電子製造に携わる人はすぐにSMDとSMTという用語に出会う。PCB実装の文脈で一緒に言及されることが多く、同じものを指しているように思えるかもしれない。しかし、これらはプロセスの2つの異なる側面を説明している。SMD（Surface Mount Device）は、従来のワイヤリードではなく平らな金属接点を持つように設計された実際の電子部品を指す。SMT（Surface Mount Technology）は、これらの部品を基板表面に直接配置してはんだ付けする製造プロセスを指す。本稿では、SMDとSMTの主な違いを説明し、それらが何であるか、どのように連携するか、そしてなぜ両方が現代のPCB実装に不可欠であるかを明確にする。

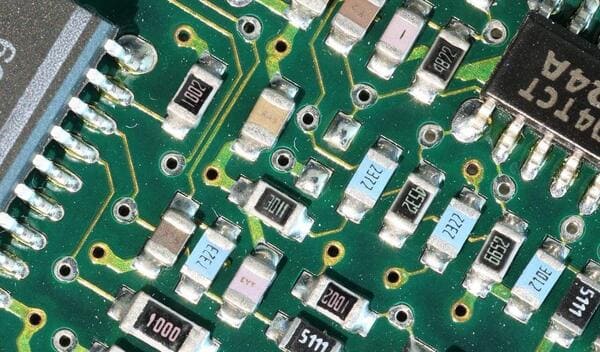

SMD（表面実装デバイス）とは？

SMDは、基板表面に平らに載り銅パッドに接合するように作られた電子部品であり、穴を通るリードを持つ代わりに、小型の金属端子、タブ、または球状の接点を下面やエッジに使用する。

SMDは以下の幅広い部品タイプをカバーする。

• パッシブ部品——抵抗、コンデンサ、インダクタ。電流管理、電荷蓄積、信号フィルタリングに使用。

• ディスクリートデバイス——ダイオード、トランジスタ、LED。スイッチングと信号制御に使用。

• ICおよびモジュール——マイクロコントローラ、センサー、コネクタ、その他の複雑なパッケージ。高度な機能を小さなフットプリントに凝縮。

SMDパッケージはスルーホールよりもはるかに小さいため、今日の電子機器——スマートフォン、ウェアラブル、IoTセンサー——がこれほどコンパクトである理由である。

SMT（表面実装技術）とは？

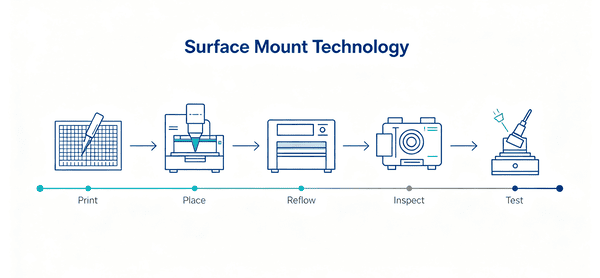

SMTは、SMD部品をPCB上に配置してはんだ付けするために使用される実装技術である。部品リードを穴に通して反対側ではんだ付けする従来のスルーホール方式を置き換えた。SMTは自動化された装置と反復可能なマルチステッププロセスに依存している。

1. ソルダーペースト印刷：ステンシルを介して基板のパッドにソルダーペーストを印刷。

2. 部品配置：高速ピックアンドプレースマシンが、ミクロンレベルの精度で部品をペースト上に配置。

3. リフローはんだ付け：基板が温度制御されたオーブンを通過し、ペーストが溶融して永久的なはんだ接合部を形成。

4. 検査：自動光学検査（および場合によりX線）で位置合わせ、極性、はんだ品質を確認。

5. テスト：完成した基板の機能テストと電気テスト。

プロセス全体が自動化されているため、SMTラインは手動実装よりもはるかに少ない労力とエラーで、1時間に数千の部品を配置できる。

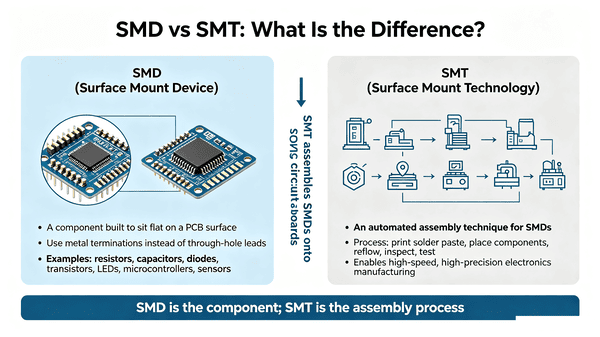

SMD vs SMT：比較

なぜ2つの用語が混乱するのか

SMT生産ラインはほぼ排他的にSMD部品上で動作するため、日常会話では人々はこれらの用語を同義語であるかのように使用することが多い。工場が「SMTをやっている」と言うとき、実際にはSMD部品を実装していることを意味し、部品を「SMT」と呼ぶとき、技術的にはそれはSMDである。重複は理解できるが、プロフェッショナルな文脈では区別が重要である。サプライヤーのSMT能力は組立プロセスと設備を説明し、SMD提供は調達または配置できる部品を説明する。

SMDとSMTの連携

実際のPCB製造では、これら2つの概念は競合する選択肢ではなく、切り離せないパートナーである。

• 設計エンジニアはSMDパッケージを選択してレイアウトを小型・軽量・電気的に効率的に保つ。

• PCB実装業者はSMT装置とプロセスを使用して、それらのSMD部品を基板に迅速かつ確実に実装する。

• 両者が連携することで、スマートフォンから医療機器まで、現代の電子機器が依存する大量低コスト生産を可能にする。

どちらの概念ももう一方なしでは役に立たない。SMT装置はSMD部品なしでは組み立てるものがない。SMD部品はSMTプロセスなしでは基板に搭載する方法がない。

主な利点

SMT（プロセス）の利点

• 自動化された高速組立を実現し、手作業を大幅に削減。

• 両面実装に対応し、より高密度な基板設計が可能。

• 短い相互接続により、特に高周波での信号整合性が向上。

• 手動スルーホール実装と比較して一貫性と歩留まりが向上。

SMD（部品）の利点

• 小型フットプリントにより、コンパクトで軽量な製品を実現。

• 平坦な基板実装接点により優れた熱性能。

• 短いリードにより電気損失が低減し、RFや高速回路に適している。

• 膨大な種類のパッケージタイプと機能が利用可能。

この区別が重要な理由

これは単なる語彙の練習ではない。2つの用語を混同すると、実際の遅延、誤った見積もり、設計ミスにつながる可能性がある。区別が実際に重要となる場面を紹介する。

正確なPCB実装見積もりの取得

見積もりを依頼する際、コントラクトメーカーはSMTプロセス——ステンシルセットアップ、機械時間、実装数、リフローパス数——をSMD部品自体とは別に価格設定する。SMD部品は通常BOMを通じて見積もられる。「SMD見積もり」と依頼して組立工賃が含まれると期待したり、「SMT見積もり」と依頼して部品コストが含まれると期待すると、ミスマッチが生じる。見積もりが組立のみか、部品のみか、またはその両方をカバーするかを常に確認する。

SMDとスルーホール（THT）部品の選択

SMDを調査する際のよくあるフォローアップ質問は、従来のスルーホール部品よりも常に優れているかどうかである。実際には、2つは異なる用途に選択される。

• サイズ、高部品密度、自動化大量生産が優先される場合はSMDを使用。

• 部品が機械的ストレスや振動に耐える必要がある場合（コネクタ、大型コンデンサ、端子台）、または手はんだや頻繁なリワークが行われる場合はスルーホールを使用。

 コストとリードタイムの見積もり

SMT実装は、ピックアンドプレースマシンが手はんだよりもはるかに速く動作するため、量産時の1ユニットあたりのコストは安いが、初期セットアップコスト（ステンシル、機械プログラミング）は高い。つまり、SMTは中〜大量生産には非常にコスト効率が良いが、数枚のみのワンオフ試作では、一部のメーカーはフルSMTラインを稼働させる代わりにSMD部品を手配置する場合がある。数ユニットのみ注文する場合は確認する価値がある。

パッケージサイズと手組立の難易度

すべてのSMD部品が同じように扱いやすいわけではない。0402や0201のようなパッシブパッケージは非常に小さく、拡大鏡や微細なこて先なしでの手配置やはんだ付けは困難である。手動試作で機械組立ではない場合は、より大きなSMDパッケージ（0805、1206）またはリード付き/スルーホール代替品を選択することで、時間を節約し欠陥を減らせる。

工場やサプライヤーとの明確なコミュニケーション

正しい用語を使用することで、能力について話し合う際の混乱を防ぐ。工場が「SMTをやっているか」と尋ねることは、配置装置、リフロー炉、検査プロセスについて尋ねているのであり、どの部品を在庫しているかではない。部品が「SMDか」と尋ねることは、誰が組立するかとは無関係に、その物理的パッケージについての質問である。これらを区別することで、ベンダーとの技術的な会話がより速く、エラーが少なくなる。

まとめ

SMDとSMTは、同じパズルの異なるが密接に関連する2つのピースを説明している。SMDは部品——表面実装用に設計された抵抗、コンデンサ、チップ——である。SMTはそれらの部品を正確かつ大規模に基板に搭載するプロセスである。両者が連携することで、現代の電子機器製造の基盤となり、デバイスをより小型に、より高速に、より手頃な価格で生産可能にしている。

高度なSMT生産ライン、高精度ピックアンドプレース装置、各段階での厳格なAOIおよびX線検査により、PCBgogoは試作の数枚からフル生産まで、SMDおよびスルーホール部品の両方に対して一貫した高品質のSMT実装を提供する。設計を完成基板に変える準備ができたら、ファイルをアップロードしてPCBgogoの即時PCB実装見積もりを取得し、プロフェッショナルなSMT能力の違いを実感されたい。

FAQ

SMDとSMTは同じですか？

いいえ。SMDは物理的な部品（平坦な接点を持つ抵抗やICなど）であり、SMTはその部品をPCBに実装するために使用されるプロセスである。これらの用語は関連しているが互換性はない。

SMDとSMT、どちらが優れていますか？

これは適切な比較ではない。一方が部品で他方がプロセスだからである。一般的に、SMD部品はコンパクトで大量生産の電子機器に好まれ、SMTは速度と一貫性の点で手動スルーホール実装よりも好まれる。

SMD部品は手ではんだ付けできますか？

はい。特に0805や1206のような大型パッケージ、またはSOICやQFPのように可視リードのあるICは可能である。非常に小さなパッケージ（0402、0201）やリードレスチップパッケージ（QFN、BGA）は信頼性のある手はんだが困難または非現実的であり、SMT装置でのリフローが最適である。

SMTとSMDはそれぞれ何の略ですか？

SMTはSurface Mount Technology（表面実装技術：組立プロセス）の略である。SMDはSurface Mount Device（表面実装デバイス：部品）の略である。

SMDはスルーホール（THT）より安いですか？

SMD部品自体は1ユニットあたりのコストが安く、基板面積も少なくて済むことが多い。SMT実装は自動化により量産時のコストが低い。ただし、THTは非常に低数量、リワークの多い試作、または追加の機械的強度が必要な部品ではより経済的な場合がある。
