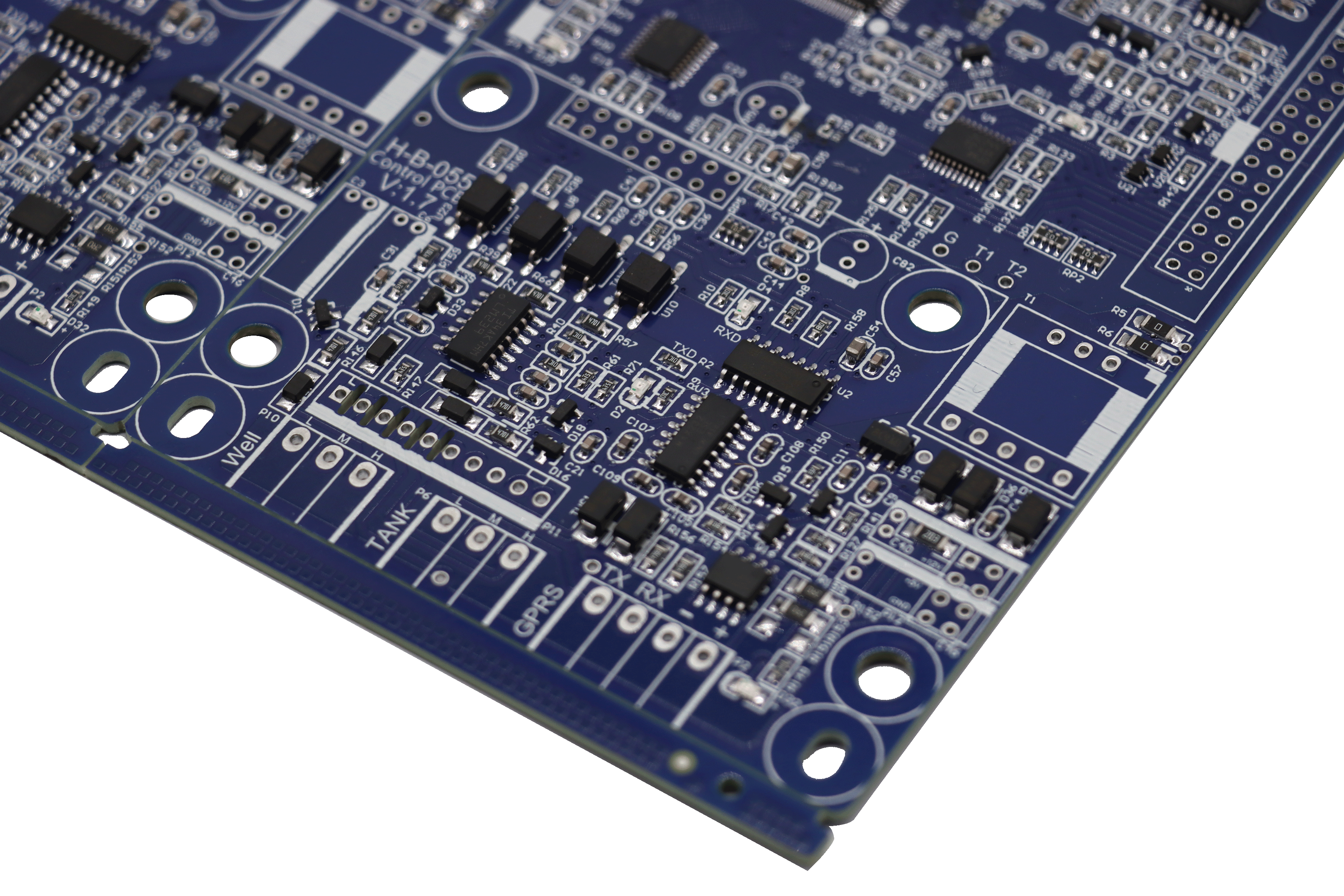

HASLとENIGは、PCB製造で最も広く使用されている表面処理方法です。それぞれに異なる特徴があり、基板の用途や実装条件に応じて適切な方を選ぶ必要があります。本記事では両者を詳しく比較し、選定のポイントを解説します。
PCB表面処理とは
PCBの表面処理は、露出した銅パッドを保護し、はんだ付け性を確保するための表面仕上げ工程です。銅は空気中の酸素と反応して酸化しやすく、酸化膜が形成されるとはんだ付け性が低下します。表面処理は銅の酸化を防ぎ、実装時の品質を安定させる役割を担います。代表的な表面処理にはHASL、ENIG、ENEPIG、OSP、置換銀などがあります。
HASL表面処理の特徴
HASL（Hot Air Solder Leveling）は、最も長い歴史を持つPCB表面処理です。PCBを溶融はんだ槽に浸した後、熱風ナイフで余剰はんだを除去して平坦な表面を形成します。
HASLのメリット
· 低コスト：ENIGと比較して20?30%安い
· 優れたはんだ付け性：SMT実装とスルーホール実装の両方に適合
· リワーク性：表面がはんだなので修理が容易
· 長期実績：数十年の製造実績があり信頼性が確立
HASLのデメリット
· 表面平坦性が低い：ファインピッチ部品やBGAには不向き
· RoHS対応：従来型は鉛含有。鉛フリーHASL（SAC合金）が現在の主流
· 熱ストレス：基板が高温のはんだに晒されるため、一部材料で反りのリスク

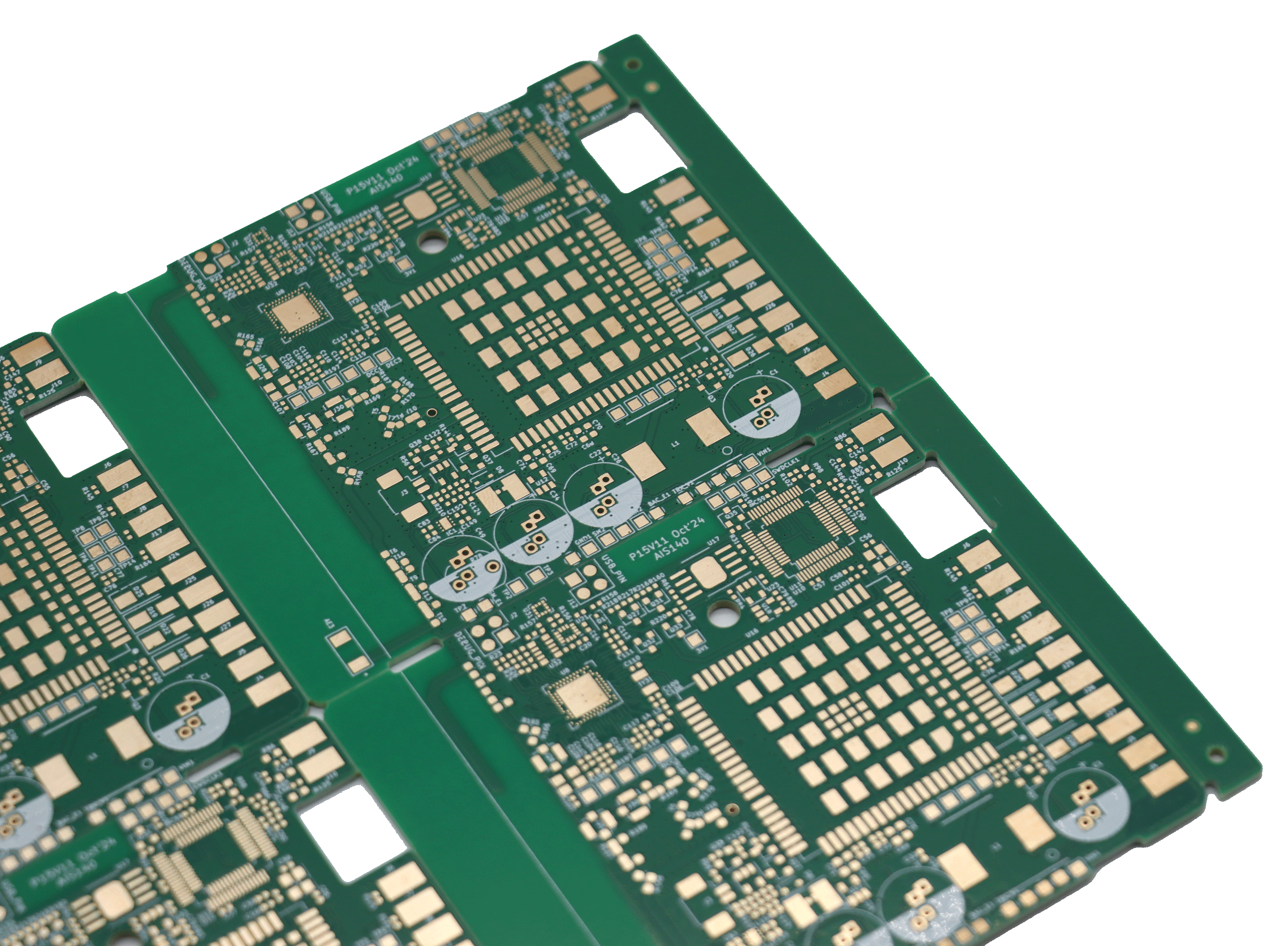

ENIG表面処理の特徴
ENIG（Electroless Nickel Immersion Gold）は、無電解めっきでニッケル層を形成し、その上に置換金を施す2層構造の表面処理です。
ENIGのメリット
· 高い表面平坦性：ファインピッチ部品やBGAに最適
· 長期保存：金層が銅の酸化を防ぎ、最大12ヶ月の保存が可能
· ワイヤボンディング対応：アルミワイヤのボンディングが可能
· 鉛フリー：環境規制に対応
ENIGのデメリット
· コストが高い：HASLより20?30%高価
· ブラックパッド問題：製造プロセス管理が不適切な場合、ニッケル層が腐食し脆い接合界面が形成されるリスク
· 工程管理の重要性：品質はめっき工程管理に大きく依存
HASL vs ENIG 比較表
項目 | HASL | ENIG |
表面平坦性 | 低い（はんだ表面） | 高い（平坦な金属面） |
はんだ付け性 | 優れている | 優れている |
保存期間 | 約6ヶ月 | 最大12ヶ月 |
コスト | 低（標準） | 高（HASL比+20?30%） |
ファインピッチ対応 | 困難（0.5mm以下） | 対応可能 |
ワイヤボンディング | 不可 | 可能 |
ENIG vs HASL：コスト比較
コスト面では、一般的にENIGはHASLより20?30%高くなります。ただし、総コストでは部品実装の歩留まりやリワーク率も考慮する必要があります。高密度基板にHASLを選択した場合、実装不良やリワーク増加によって結果的にコストが高くなる可能性があります。
他の表面処理との比較
HASLとENIG以外にも、以下のような表面処理オプションがあります。
· ENEPIG：ENIGにパラジウム層を追加。ワイヤボンディングとはんだ付けの両立が可能
· OSP：有機保護膜による簡易表面処理。低コストだが保存期間が短い
· 置換銀（ImAg）：平坦性が高くコストも中程度。ただし硫化による変色リスクあり
用途別おすすめ表面処理
· 一般的なSMD基板?試作品：HASL（コスト優先）
· ファインピッチ部品?BGA：ENIG（平坦性優先）
· 長期保存が必要な基板：ENIG
· 高周波RF基板：ENIG（安定したインピーダンス制御）
· 車載?産業機器：ENIGまたはENEPIG（信頼性優先）
よくある質問（FAQ）
Q1. HASLとENIGの違いは何ですか？
HASLは溶融はんだで表面を覆う方式で低コスト?高はんだ付け性が特長です。ENIGはニッケルと金の2層構造で、高い表面平坦性と長期保存が可能です。ファインピッチ部品を使用する設計ではENIG、一般的な基板ではHASLが適しています。
Q2. HASLとENIG、どちらが安いですか？
HASLの方が20?30%安価です。ただし、高密度実装基板ではHASLの表面凹凸が実装不良の原因になり、結果的に総コストが高くなる場合があります。基板の仕様と量に応じて判断することが重要です。
Q3. ENIGのブラックパッド問題とは何ですか？
ブラックパッド現象は、ENIG製造工程でニッケル層が過剰に腐食し、脆いリン化ニッケル層が形成されることで発生する接合不良です。はんだ接合強度の低下や信頼性低下の原因になります。ただし、これはENIG自体の欠陥ではなく、適切な製造管理で防止できます。
Q4. 表面処理はどう選べばいいですか？
部品のピッチ、保存期間、予算の3つが主な判断基準です。一般的なSMD部品ならHASL、0.5mm以下のファインピッチ部品やBGAを使用する場合はENIGが推奨されます。保存期間が長期間必要な場合もENIGが適しています。
Q5. 鉛フリーHASLと従来型HASLの違いは？
従来型HASLはSn63/Pb37（錫鉛はんだ）を使用しますが、RoHS規制に対応していません。鉛フリーHASLはSAC合金（錫?銀?銅）を使用し、環境規制に対応しています。現在の一般的なPCB製造では鉛フリーHASLが主流です。
まとめ
HASLとENIGは、それぞれ異なる特長を持つ代表的なPCB表面処理です。コストを重視する場合はHASL、高密度実装や長期保存が必要な場合はENIGが適しています。
表面処理の選択は基板設計の重要な要素の一つです。仕様に応じた適切な選択を行うことで、製造品質とコストのバランスを最適化できます。わからない場合はPCBGOGOのエンジニアが設計段階からアドバイスします。
