プリント基板の試作でレーザー加工が有効かどうかは、加工方法だけでなく、穴の用途、基材、層構成、試作後の量産方法まで含めて判断します。レーザーなら常に高精度・短納期・低コストになるわけではありません。まず試作で確かめたい内容を明確にし、同じ材料と形状を前提に加工先へ適用可否を確認することが大切です。

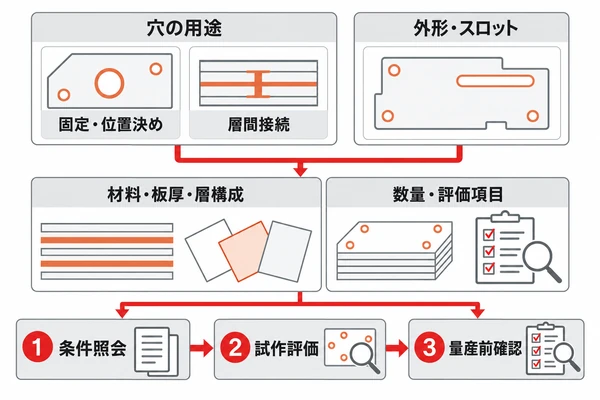

この記事では、穴あけと外形加工を分けて検討するポイントと、試作結果を量産設計へ引き継ぐ前の確認項目を整理します。

試作で確認する対象を先に分ける

「穴」や「外形」と一括りにせず、その加工が製品のどの機能に関わるかを先に確認します。穴が固定用なのか、部品の位置決め用なのか、層間を電気的に接続するビアなのかで、必要な加工と後工程は変わります。

公的な技術支援機関が紹介する装置例では、セラミック基板やガラスエポキシ基板の試作にレーザーやドリルを用いるケースがあります。ただし、これは特定設備の紹介です。すべての基材、板厚、層構成で同じ加工ができることを示すものではありません。

レーザー穴あけを検討する際の見分け方

最初に、穴が電気的な接続を担うかどうかを区別します。固定用などの非導通穴と、層間を接続するビアは目的が異なるため、同じ「レーザー穴」として扱わないようにします。

ビルドアップ基板では、レーザーで形成した穴を層間接続に用いる工程があります。その場合も、穴を開けて終わりではなく、構造に応じた穴内処理や銅めっきなどを含めて製造工程を確認します。試作で形状だけを確認した場合は、電気接続やめっき後の品質まで検証したことにはなりません。

一方、一般的な貫通穴や特殊材料の穴について、レーザー加工が適するかは加工機、材料、板厚、穴径、穴の品質要求によって異なります。図面上の寸法だけで決めず、穴の用途、層構成、必要な導通、後工程、評価方法を加工先へ伝え、対象条件で対応できるかを確認してください。

レーザー外形加工を検討する際の見分け方

外形やスロットの試作では、仕様変更の可能性と数量に加えて、最終製品で必要な端面品質や寸法公差を整理します。試作で形状を確認できても、量産時に採用する加工方法や固定方法が異なれば、同じ結果になるとは限りません。

FPCの外形加工では、特定の加工事例として、専用金型を準備せずに形状変更へ対応しやすい一方、加工時間が長く試作向けとされる例が公開されています。この事例はFPCと当該加工条件に限られ、リジッド基板全般の費用、精度、納期を示すものではありません。剛性のあるプリント基板にレーザー外形加工を使う場合は、材料と板厚を明示して加工先へ個別に確認します。

同じ外形を複数の方法で比較する場合は、治具・金型などの初期費用だけでなく、加工時間、数量、外形変更の頻度、端面や取り付け部の評価を同じ条件で並べます。加工方法ごとに得意な条件が異なるため、単一の優劣ではなく、試作で確かめたい項目に合うかで選びます。

試作方法を選ぶときの判断ポイント

候補工法を比較するときは、次の項目を一つずつ確認すると、試作の結果を量産条件へ誤って当てはめるリスクを抑えやすくなります。

• 加工対象：穴、スロット、外形のどこを確認するか。穴は固定用か、層間接続用か。

• 基板条件：材料、板厚、層構成、銅箔や表面処理など、実際の設計に近い条件か。

• 評価基準：寸法、位置、端面、導通、組み付けなど、試作後に何を測るか。

• 数量と変更：試作数、形状変更の予定、専用治具の要否を含めて比較できているか。

• 量産との連続性：量産候補の工法でも同じ要求を満たすか、別途評価が必要か。

比較表を作る場合も、加工機のカタログ値だけで順位をつけるのではなく、予定している材料・形状・数量と、実際に確認したい品質をそろえて相談します。条件が変われば結果も変わり得るため、試作条件と量産前提を記録に残しておきましょう。

量産前に設計と製造データを照合する

試作片を評価したら、結果を設計データへ戻します。穴の種類や接続層、穴径、外形・スロットの寸法、基板端と銅箔の距離、必要な公差、検査方法を図面と照らし合わせ、試作で確認した条件と量産時の要求に差がないか確認します。許容値は基材、構造、製造条件に合わせて決め、根拠のない一律の数値を当てはめないようにします。

製造依頼時は、GerberまたはODB++、ドリルデータ、外形図、層構成・材料情報、改訂番号、特殊加工の指示が同じ設計版を示しているかを確認します。表示画像だけでは穴の接続先や層構成まで判断できないことがあるため、必要な仕様はデータと図面の両方で明確にします。

PCBgogoでは、基板製造や部品実装の情報を確認できます。試作データの見た目をチェックする際は、対応ファイルや確認範囲を確かめたうえでツールを利用し、画面上の確認だけで特殊加工の可否や量産品質が保証されたと判断しないことが重要です。
