SMD部品（表面実装部品）のはんだ除去は、ホットエアステーションがなくても、はんだごてと正しい手順で十分可能です。本記事では、はんだごてだけを使ってSMD部品を安全に取り外す方法を5ステップで解説します。

SMDのはんだ除去に必要な工具

以下の工具を準備します。

• はんだごて：温度調節可能なもの。設定温度は320-360°Cが目安です

• フラックス：必須。はんだの流れを良くし、熱伝導を改善します

• はんだ吸取線：幅1.5?2.0mmがSMD部品に適しています

• 新しいはんだ：既存のはんだに混ぜることで溶けやすくなります

• ピンセット：逆動作式（セルフクロージング）が使いやすい

• イソプロピルアルコール（IPA）：作業後の洗浄用 HDI基板のような高密度基板のリワークでは、より精密なこて先と温度管理が必要です。

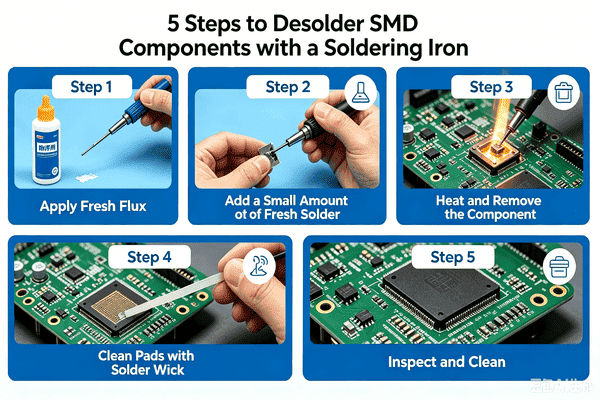

SMD部品のはんだ除去手順（5ステップ）

以下の5ステップで行います。ポイントはフラックスをケチらないこととこて先を清潔に保つことです。

Step 1: フラックスを塗布する

最初に、取り外したい部品の端子にフラックスを塗布します。フラックスは熱を均一に伝え、はんだの表面張力を低下させるため、除去作業が格段に容易になります。この工程を省略すると、はんだが溶けにくく、パッドを剥がすリスクが高まります。

Step 2: 新しいはんだを少量追加する

既存のはんだに新しいはんだを少量追加します。新しいはんだに含まれるフラックスが古いはんだの酸化膜を除去し、溶融温度を下げます。この「はんだのリフレッシュ」が、きれいな除去の鍵です。

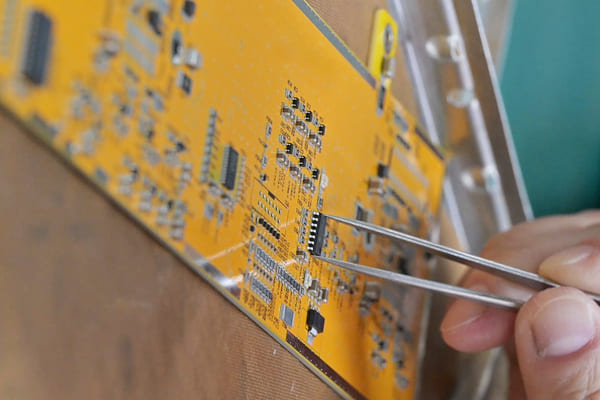

Step 3: 加熱して部品を外す

部品の種類に応じて、以下の方法で加熱??除去します。

2端子部品（抵抗、コンデンサ）：こて先を部品の一端に当て、はんだが溶けたらピンセットで反対側を持ち上げます。同時に両端を加熱する必要はありません。

多ピンIC（QFP、SOPなど）：こて先をピン列に沿ってドラグ（引きずる）しながら加熱します。はんだが溶けたら、ピンセットでICの端を持ち上げます。こて先にたっぷりとはんだを乗せると熱伝導が良くなります。

Step 4: はんだ吸取線でパッドを清掃する

部品を取り外した後、パッド上に残ったはんだをはんだ吸取線で除去します。吸取線をパッドに当て、こて先で上から押さえるとはんだが吸取線に吸い取られます。フラックスを追加すると吸取効率が上がります。

Step 5: 確認と洗浄

パッドがきれいになったら、顕微鏡またはルーペでパッドの状態を確認します。パッドの剥がれや銅箔の浮きがないことを確認したら、IPAで基板を洗浄してフラックス残渣を除去します。 フレキシブルPCBの場合は、熱による変形に注意しながら作業します。

交換前に確認！SMD抵抗のコード読み方

SMD部品を交換する際、抵抗値の確認が必要になることがあります。SMD抵抗の表面には抵抗値を示すコードが印刷されています。

· 3桁コード：例「472」→ 47 × 102 = 4.7kΩ（±5%品）

· 4桁コード：例「1001」→ 100 × 101 = 1.00kΩ（±1%品）

· EIA-96コード：3桁の数字とアルファベットで抵抗値を示す高精度コード

詳細は「チップ抵抗のサイズ一覧とコード読み方」の記事も併せてご参照ください。

よくある失敗と回避方法

SMD部品のはんだ除去で最も多い失敗とその対策を紹介します。

パッド剥がれの原因と対策

原因：過度な加熱時間、またははんだが完全に溶ける前に部品を無理に引きはがすこと。対策：フラックスを十分に使い、はんだが完全に溶融してから部品を動かす。加熱時間は1箇所あたり3秒以内を目安にします。

はんだ吸取線がはんだを吸わない理由

原因：吸取線が酸化している、またはこて先の温度が不足している。対策：吸取線の先端を新しい位置にカットし、フラックスを追加してから再度試してください。こて先の温度を確認し、必要に応じて340?360°Cに調整します。

過熱による基板損傷の防止

同じ箇所を長く加熱し続けると、基板の銅箔が剥がれたり、基板材料が焦げたりする原因になります。一度の加熱で部品が外れない場合は、基板を冷ましてから再試行してください。

よくある質問（FAQ）

Q1. SMDのはんだ除去方法とは？

SMD部品を基板から取り外す際に、はんだを溶かして部品を分離する作業です。本記事ではホットエアステーションを使わず、はんだごてだけで行う方法を5ステップで解説しています。

Q2. ホットエアなしでSMD部品は外せますか？

はい、外せます。フラックスと新しいはんだを適切に使い、はんだごての温度を320?360°Cに設定すれば、ホットエアなしでもほとんどのSMD部品を取り外せます。特に2端子部品やQFP/SOPなどの多ピンICは、はんだごてだけでも十分対応可能です。

Q3. はんだごての温度は何度が適切ですか？

SMD部品のはんだ除去には、320?360°Cが適切です。鉛フリーはんだを使用する場合はやや高め（350?360°C）、鉛入りはんだの場合は320?340°Cで十分です。ただし、微細ピッチICではホットエアや専用工具の使用が推奨されます。温度が高すぎるとパッド剥がれの原因になります。

Q4. SMDとスルーホール部品の違いは何ですか？

SMD部品は基板表面にはんだ付けされる小型部品で、リード線がありません。スルーホール部品は基板の穴にリード線を通して実装されます。SMDのはんだ除去はこて先を直接当てられますが、スルーホール部品ははんだ吸取線やはんだ吸引器が必要です。

Q5. はんだ吸取線がはんだを吸わないのはなぜですか？

吸取線が酸化しているか、こて先の温度が不足している可能性があります。吸取線の先端を新しい位置にカットし、フラックスを追加してから再度試してください。吸取線にも寿命があるため、古いものは交換をお勧めします。

Q6. SMD抵抗のコードはどう読みますか？

3桁コードは最初の2桁が有効数字、3桁目が乗数です（例：472=4.7kΩ）。4桁コードは最初の3桁が有効数字、4桁目が乗数です（例：1001=1.00kΩ）。EIA-96コードは高精度抵抗用の3桁コードで、別途対応表が必要です。

まとめ

SMD部品のはんだ除去は、正しい工具と手順を守れば、はんだごてだけで十分可能です。フラックスを適切に使い、はんだの温度管理を行い、パッドを傷めないように注意することが成功の鍵です。

試作や修理でのリワークは上記の方法で対応できますが、量産工程（SMT実装）では、最初からガーバーファイル（基板設計データ）に基づいた信頼できるメーカーに実装を依頼することも検討しましょう。PCBgogoでは、基板製造からSMT実装?検査まで一貫対応しています。
