民生電子機器で問題なく動作する回路基板でも、車両内では壊滅的に故障する可能性がある。車載PCB実装の重要度は根本的に異なる——基板はエンジン熱、道路振動、湿気、そして数年にわたる継続使用に耐え、一件の重大故障も許されない。そのため車載PCBは独自の設計・製造分野として扱われ、専用の規格、検査プロトコル、材料要件を持つ。

本ガイドでは、車載PCB実装の実際——重要な設計ガイドライン、実装工程のステップ、メーカーが満たすべき規格、適切な製造パートナーの選び方——を解説する。

車載PCB実装が異なる理由

民生・産業用PCBは管理された環境での動作を前提に設計される。車載PCBはそうではない。-40°C〜+150°Cの温度変動、継続的な機械的振動、湿度や薬品への耐性、場合によっては10〜15年の無保守運用が求められる。

用途は車両全体に及ぶ：エンジン制御ユニット（ECU）、トランスミッションコントローラ、EVのバッテリー管理システム（BMS）、ADASセンサ、インフォテインメントシステム、ライティングドライバ、ABSやエアバッグコントローラなどの安全システム。それぞれに独自の熱プロファイル、振動曝露、信頼性要件がある。

このため、車載PCB製造は標準的な民生用組立とは別の一連の業界規格に従い、より厳格な工程管理が要求される。

車載PCBの設計ガイドライン

製造開始前に車載PCB設計を適切に行うことは極めて重要である。設計上の欠陥は紙の上では安価に修正できるが、実装後は高コストになる。

• 材料選定：FR4は低ストレスゾーンで標準的だが、高温用途ではより高いTg定格と低いCTEミスマッチを持つポリイミド、Rogers、PTFEベースのラミネートが必要になることが多い。

• 銅箔重量：電源配電層では、過度の熱蓄積なしに電流負荷を処理するため、より厚い銅（2oz以上）が一般的である。

• ビア設計：フィルドビアとキャップドビアは熱サイクル下での湿気侵入とクラックを防止する。ブラインドビアと埋め込みビアは複雑な多層基板の配線密度を最大化するために使用される。

• 部品配置：はんだ接合部の機械的ストレスを最小化するよう部品の向きを考慮する。重量のある部品にはアンダーフィル接着剤が必要な場合がある。

• 熱管理：サーマルビア、銅ベタ、場合によってはメタルコア基板が、重要な部品から熱を逃がすために使用される。

• 配線設計：広い配線クリアランスと保守的な電流密度制限により、経時的な導体劣化のリスクが低減される。

IPC-2221一般設計基準と車載固有の追補（IPC-6012DAなど）を設計段階で遵守することで、初回品検査後のコストのかかる再設計を防げる。

車載PCB実装プロセス

車載PCB実装は標準的なSMT/THT実装と同じ一般的手順に従うが、はるかに厳格な公差と全工程での必須検査を伴う。以下がその流れである。

車載用途で特に重要な2つの段階は、コンフォーマルコーティングと機能テストである。コンフォーマルコーティング（通常はアクリル、シリコーン、またはポリウレタン）は、実装済み基板を湿気、薬品、汚染物質から保護するために塗布される。エンジンベイや屋外センサなどの過酷環境ではオプションではない。

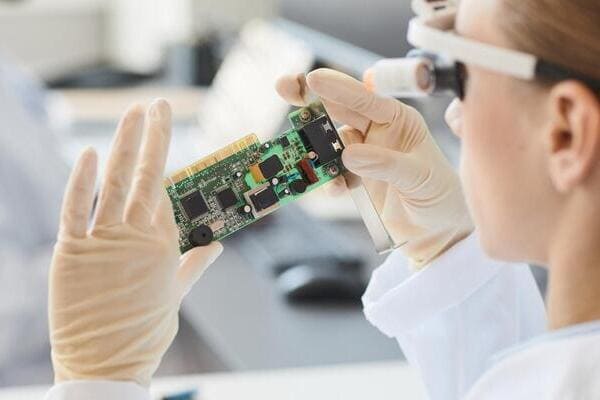

機能テストはICTを超える。車載基板は多くの場合、バーンインテスト——高温・高電圧下での長時間動作——に供され、基板が車両に搭載される前に初期故障を排除する。

車載PCBメーカーの選び方

すべてのPCBメーカーが車載用途に対応できるわけではない。サプライヤー評価時のチェックポイントは以下の通り。

• 品質認証：品質管理のベースラインとしてIATF 16949またはISO 9001認証

• 材料対応力：車載グレード材料（ポリイミド、高Tg FR4、PTFEラミネート）の実績

• トレーサビリティ：材料と部品の完全トレーサビリティ——車載監査に不可欠

• 検査の厳格さ：100% AOIおよびX線検査対応（抜き取り検査ではない）

• 保護サービス：コンフォーマルコーティングとアンダーフィルを標準サービスとして提供

• DFMサポート：DFMレビュー時のエンジニアリングサポート——車載設計はしばしば製造側のインプットが必要

PCBgogoは上記のすべてを満たし、製造から実装までを一貫して対応する。納期は短く、品質は車載基準を満たし、完成基板を得るために複数のベンダーを追いかける必要はない。車載PCBの試作または量産を検討中なら、PCBgogoで見積もりを入手してください。Gerberファイルをアップロードすれば、24時間以内にチームがフォローアップする。

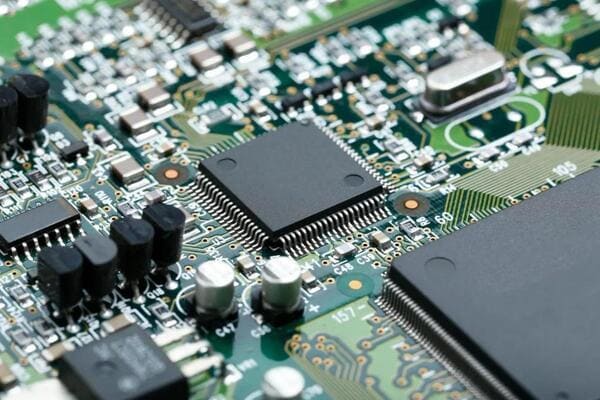

車載PCBコネクタ：見過ごされがちだが常に重要

コネクタ選定は車載PCB設計で最も過小評価されがちな判断の一つである。車載用コネクタはフレッティング腐食なしに振動に耐え、広い温度範囲で信頼性の高い接触を維持し、エンジンルーム内や外部搭載用途での湿気や汚染物質に耐性がなければならない。

一般的な車載用コネクタファミリには、Molex MX150、TE ConnectivityのAMPSEALおよびDTシリーズ、AptivのGT150がある——いずれも自動車用電気システム向けに設計されている。基板レベルコネクタには、適切なIP等級と振動定格の保持機構を指定する。

コネクタはPCB実装パートナーとの設計レビューで議論されるべきであり、後付けであってはならない。配置、取り付け、ストレインリリーフはすべて、過酷環境での長期信頼性に影響する。

まとめ

車載PCB実装は、近道が後で顕在化する分野である——通常は最悪のタイミングで。厳格な設計ガイドライン、材料要件、必須検査段階、業界認証の組み合わせが存在するのは、車両におけるフィールド故障がコスト面でも安全面でも重大だからである。

最初のDFMレビューから最終機能テストまで、車載要件を理解しているメーカーと協業することは、プログラムリスクを低減する最も確実な方法の一つである。新しいEVサブシステムの試作を開発する場合でも、既存設計を量産にスケールする場合でも、選択する製造パートナーは最終製品の信頼性に直接影響する。
