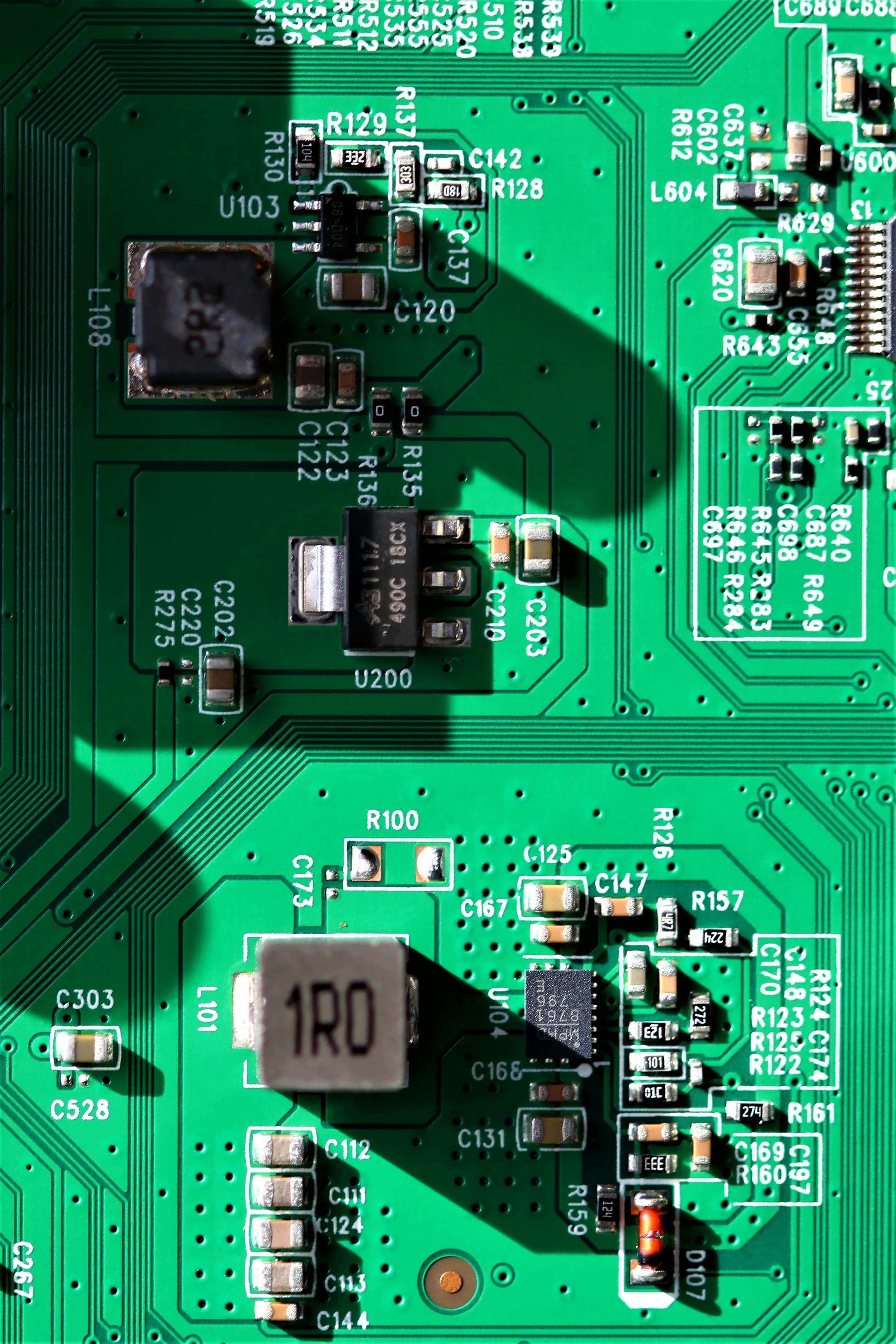

PCBシルクスクリーンとは？
基板を手に取ったとき、部品を識別する白いラベル、極性マーク、バージョン番号が整然と印刷されているのを見たことがあるだろう。これがPCBシルクスクリーン層である。一見すると装飾的な要素に見えるが、実際にはPCBの実装、テスト、長期メンテナンスにおいて基礎的な役割を果たしている。
PCB設計におけるシルクスクリーンとは、基板表面に直接印刷される文字、記号、図形のオーバーレイ層である。ソルダーマスクの上に配置され、通常は白または黄色のインクで表示される。その主な役割は情報を伝達することである。
PCBシルクスクリーンに含まれる要素としては、部品リファレンス指定子（R1、C3、U2）、ICのピン1マーカー、ダイオード?電解コンデンサの極性表示、コネクタラベル、テストポイント識別子、基板リビジョン番号、メーカーロゴ、CEマークやRoHSマークなどの規制記号が挙げられる。
シルクスクリーン層の重要性
シルクスクリーン層を省略したり手抜きをすると、インク代よりもはるかに高額な下流工程での問題が発生する。
実装精度：ピックアンドプレース装置や手はんだ技術者は、リファレンス指定子と極性表示を頼りに部品を正しい位置に配置する。明確なシルクスクリーンは手直しやスクラップ率を低減する。
トラブルシューティングと修理：回路図と読みやすいラベルが印刷された基板があれば、フィールド技術者は迅速に故障箇所を特定できる。
品質とコンプライアンス：規制当局はシリアル番号、UL認証、原産国表示などの識別マークを求める場合がある。
ブランドアイデンティティ：企業ロゴや製品名をシルクスクリーンに印刷することで、プロフェッショナルな印象を与える。
シルクスクリーンの工法
PCBメーカーはシルクスクリーン層の形成にいくつかの工法を用いる。それぞれ解像度、コスト、納期においてトレードオフがある。
LPI（Liquid Photo Imaging）
LPIは業界で最も精密なシルクスクリーン工法である。感光性エポキシインクを基板全面に塗布し、レジェンド原版となるフィルムネガを介して紫外線を照射する。LPIはシャープで微細なレジェンドを実現し、高密度設計に最適である。

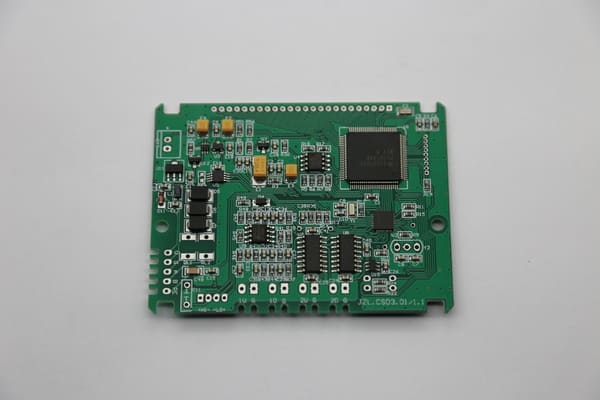

DLP（Direct Legend Printing）
DLPはインクジェット方式のプリントヘッドを用いて、デジタルファイルに基づいてアクリルインクを基板表面に直接印刷する。解像度は一般的にLPIより低く、比較的緩やかなスペース要件の基板に適している。
エポキシインク スクリーン印刷
最も古くからある工法であり、大量生産ではコスト効率が良く、耐久性にも優れるが、最小線幅はLPIよりも広く、部品が高密度に配置された基板には適さない。
シルクスクリーンのデザインルール
優れたシルクスクリーン設計とは、単にスペースがある場所にテキストを配置することではない。
最小文字高さ：文字高さは1.0mm（約50mil）以上、線幅は0.15mm以上に保つ。
パッド上へのインク禁止：シルクスクリーンインクが露出した銅パッド上に印刷されると、はんだ付けに支障をきたす。標準的な最小クリアランスは0.1mmである。
表記方向の統一：テキストを一方向、または直交する2方向に統一することで、手作業でのラベル誤読を防ぐ。
ビア上へのシルクスクリーン回避：インクが未封止ビアに浸入すると、位置ずれの原因となり、スルーホール内の汚染につながる可能性がある。
重要マーカーの優先：スペースが極端に限られている場合は、リファレンス指定子よりも極性マーカーとピン1表示を優先する。
シルクスクリーン欠落のリスクと対処法
シルクスクリーンが欠落するケースはいくつかある。
実装ラインの速度が低下し、技術者はすべての部品配置についてレイアウトファイルを確認しなければならなくなる。
極性依存部品が逆向きに実装されるリスクが高まり、基板故障や部品破損につながる。
フィールド修理が大幅に困難になる。特にオリジナルの設計ファイルにアクセスできない第三者サービスセンターでは深刻である。
必須の規制マークが欠落している場合、コンプライアンス監査で指摘される可能性がある。
製造前に欠落に気づいた場合は、ガーバーファイルを更新して再提出する。すでに製造されてしまった場合は、手書きラベルまたはレーザーエッチングを代替手段として検討する。

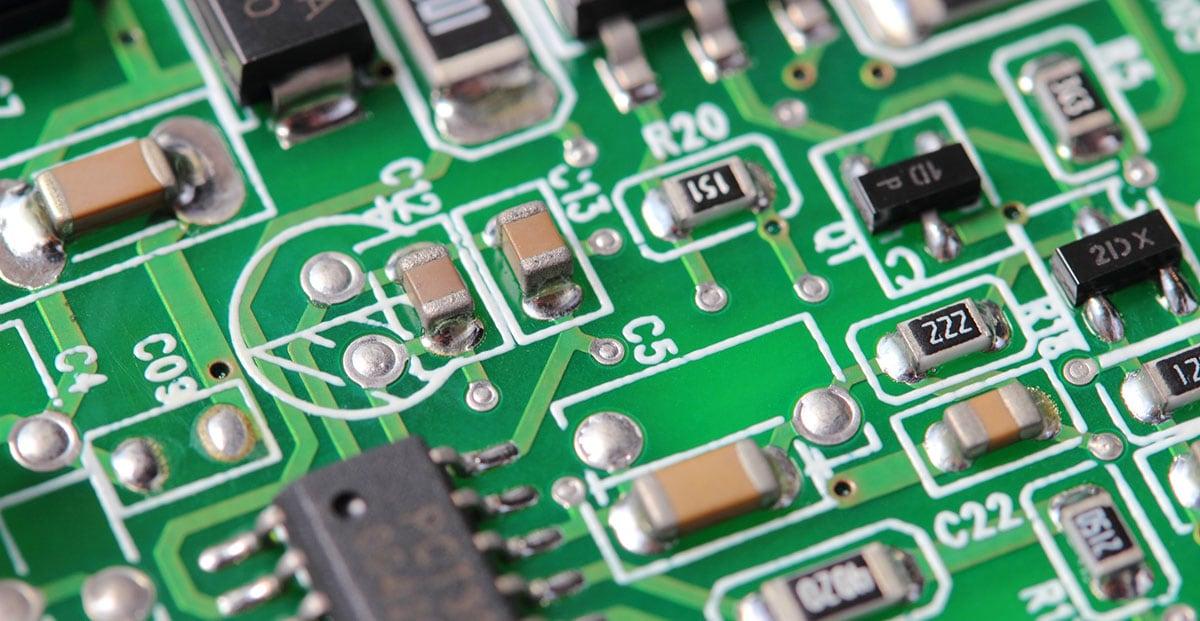

シルクスクリーンの色選び
白は標準的なシルクスクリーン色であり、最も一般的なソルダーマスク色に対して最も高いコントラストを提供する。コントラストの低いシルクスクリーンは生産照明下での判読が難しく、AOIシステムでの撮影がほぼ不可能になる。
PCBメーカーとのシルクスクリーン仕様のすり合わせ
基板を発注する際は、製造ノートまたは注文フォームにシルクスクリーンの要件を明確に記載する。信頼性のあるメーカーはDFMチェックを実施し、潜在的な問題を基板カット前に指摘してくれる。
試作から量産まで、PCBgogoはLPIおよびダイレクトプリント方式で白と黄色のシルクスクリーンに対応する。
シルクスクリーンとソルダーマスクの違い
PCB製造に不慣れな設計者がシルクスクリーンとソルダーマスクを混同することがある。ソルダーマスクは銅配線を保護するための着色コーティング層であり、シルクスクリーンはその上に印刷される情報表示用のインク層である。
まとめ
PCBシルクスクリーンは、適切に実装されれば気づかれることのない設計要素であるが、軽視されると深刻な問題を引き起こす。適切なシルクスクリーン層は、実装エラーの低減、トラブルシューティングの迅速化、規制要件の満足、プロフェッショナルな印象の醊成に貢献する。
FAQ
PCBシルクスクリーンとは何ですか？
PCBシルクスクリーンは、基板表面に印刷される文字、記号、図形の層です。部品のリファレンス指定子、極性マーク、ピン1表示、ロゴ、規制マークなどを含みます。
シルクスクリーンとソルダーマスクの違いは？
ソルダーマスクは銅配線を保護するための着色コーティング層で、気化防止とはんだブリッジ防止が目的です。シルクスクリーンは情報表示用のインク層で、部品の位置や極性などを示します。
シルクスクリーンの推奨フォントサイズは？
文字高さは1.0mm（約50mil）以上、線幅は0.15mm以上が推奨されています。これ以下のサイズでは、製造工程後の判読性が保証できません。
シルクスクリーンの色は選べますか？
はい、選べます。白が標準色で最も汎用的ですが、黄色や黒色も選択可能です。ソルダーマスクの色とのコントラストが最も重要な基準です。
