PCBレイアウトは設計ソフトウェアのすべてのルールチェックを通過しても、製造ラインに到達した瞬間に失敗することがある。Design for Manufacturability（DFM）はそのギャップを埋める工程であり、実際にエッチング、穴あけ、メッキ、実装を行う装置の物理的・プロセス的限界に対して基板をチェックする。

本稿では、PCB設計におけるDFMの意味、PCB基板設計においてDFMが重要な理由、エンジニアがファイルをリリースする前に確認する具体的なPCB DFMガイドライン、そしてDFMレビューをワークフローに組み込む方法について解説する。

PCB設計におけるDFMとは？

PCB設計におけるDFMとは、製造・実装工場の能力に対してレイアウトを構造的にチェックすることである。CADツール内部のDRC（Design Rule Checking）がレイアウトをソフトウェアにプログラムされた制約と照合するのに対し、DFMはより広い問いを投げかける。この基板は、利用可能な設備とプロセスで、合理的なコストで、確実に製造できるか？これには製造側と実装側の2つの側面がある。

• 製造側DFM：銅箔エッチング公差、穴あけとメッキの限界、ソルダーマスクの位置合わせ、パネル化。

• 実装側DFM：部品フットプリントの精度、ピックアンドプレース装置の配置間隔、はんだ付け性、テストアクセス。

基板はDRCをクリアしてもDFMに不合格となることがある。例えば、鋭角に配線されたトレースはソフトウェアのすべての間隔ルールを満たしながらも、メーカーのエッチング槽ではクリーンに処理できない酸トラップを生成する可能性がある。

PCB基板設計においてDFMが重要な理由

DFMが重要な核心的な理由はタイミングである。設計上の欠陥が早期に発見されるほど、修正は安価になる。パッドクリアランスの問題がDFMレビューで発見された場合、5分のレイアウト編集で済む。同じ問題が基板の製造・実装後に発見された場合、材料のスクラップ、再設計、スケジュール遅延を意味する。

コスト面に加えて、堅牢なDFMプロセスはいくつかの複合的なメリットをもたらす。

• 高い歩留まり——メーカーの実際のプロセスウィンドウ内で設計された基板は、ショート、オープン、はんだ欠陥が少ない。

• 短いリードタイム——再設計が必要ない設計はガーバー提出から生産に直接移行する。

• 優れた長期信頼性——不均一なサーマルリリーフや限界的な環状リングなどの問題は即座に故障せず、数ヶ月後に間欠的な障害として現れる。

• 低い総コスト——再設計の削減と高い歩留まりが、DFMレビューが設計サイクルに追加するわずかな時間を相殺する。

PCB DFMガイドライン：確認すべき設計ルール

以下はDFMレビューで最も頻繁に発生する設計ルールである。基板の該当部分ごとに整理している。

配線幅と間隔

すべてのメーカーには最小配線幅と間隔がある（標準基板では6/6ミル、高度なHDIプロセスではより狭い）。プロセスより細い配線は過剰エッチングにより断線のリスクがあり、間隔が狭すぎるとブリッジのリスクがある。コーナーは鋭角ではなく45度または曲線で配線する。鋭角はエッチング液をトラップし、他の部分より速く配線を侵食する。

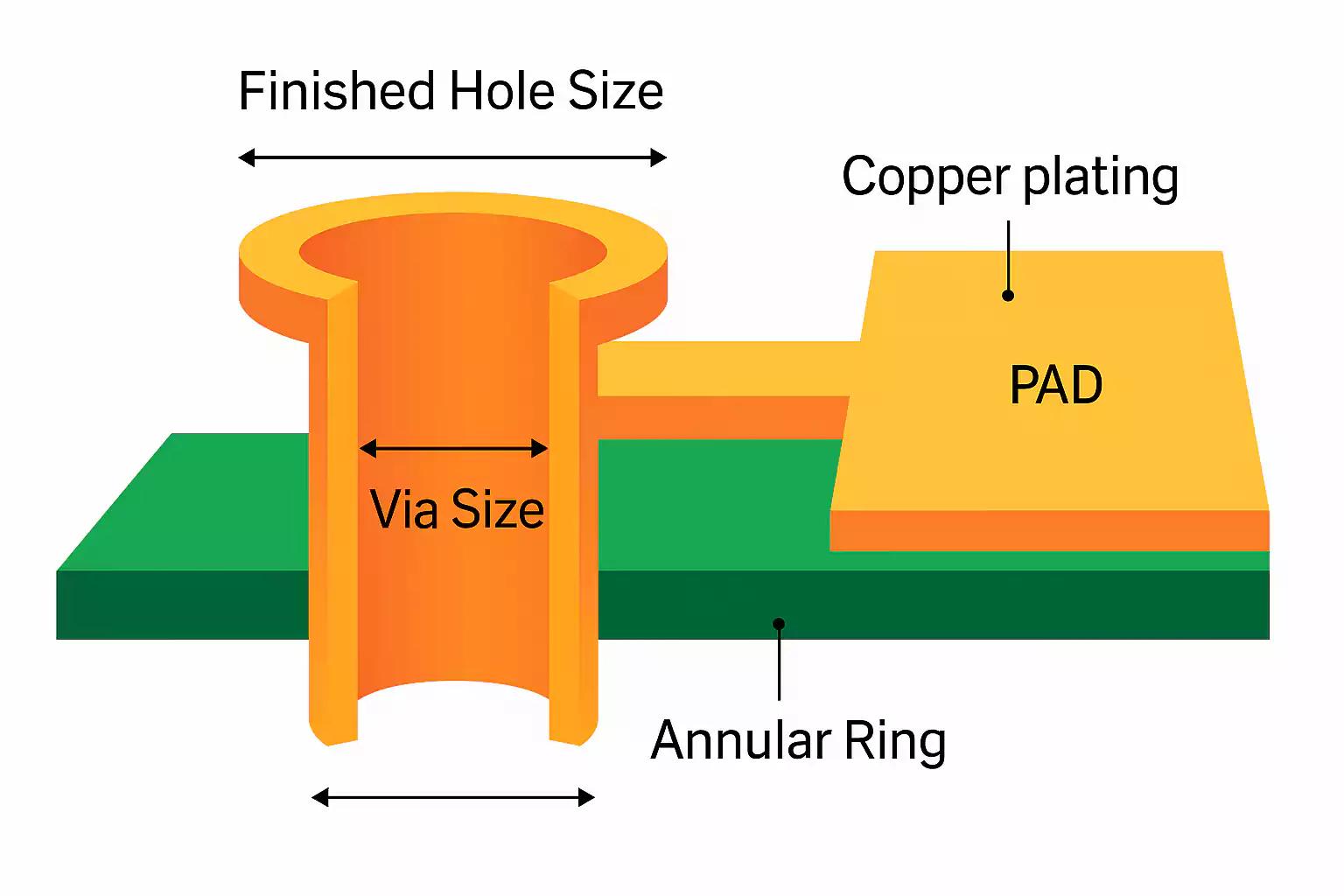

ビアサイズ、穴あけ、環状リング

ドリルビットには物理的限界があり、一般的にアスペクト比（基板厚÷穴径）で表される。10：1比は標準製造で広く使用される安全な上限である。同様に重要なのは環状リング（穴の周りの銅のリング）である。薄すぎると、製造時の通常のドリル振れがリングを破壊し接続を断つ。これはドリルブレークアウトとして知られる問題である。

部品配置とクリアランス

部品は、ピックアンドプレースノズルが隣接部品に干渉せずに配置できる十分な間隔と、その後リワーク工具やはんだごてがピンに到達できる十分なスペースが必要である。レイアウト時に3Dガーデンヤードをチェックすることで、物理的に衝突する背の高い部品を発見できる。

ソルダーマスククリアランスとウェビング

ソルダーマスクは、印刷時の位置合わせ公差を吸収するために各パッドの周囲にわずかな拡大が必要である。拡大が小さすぎるとマスクがパッド上に乗り上げてはんだを妨げる。ファインピッチパッド間のマスクウェビングが少なすぎると、リフロー時にはんだブリッジを誘発する。

銅ベタとサーマルリリーフ

部品パッドを大きな銅ベタに直接接続すると、リフロー時にそのベタがヒートシンクとなり、周囲のパッドが加熱されるよりも速く接合部から熱を奪う。これにより、適切に配置された部品でもコールドジョイントやドライジョイントが発生する。サーマルリリーフスポーク（パッドとベタ間の細い銅接続）は、プレーンの電気的性能に実質的に影響を与えずにこの問題を解決する。

基板エッジとパネル化クリアランス

基板エッジやVスコアライン近くの配線や部品は、ディパネル化中に機械的ストレスにさらされる。すべてのエッジに沿ったキープアウトゾーン（一般的に50〜100ミル）は、基板がパネルから分離される際に部品（特に積層セラミックコンデンサのような脆いもの）の割れを防ぐ。

主なDFM問題一覧

DFMとDRCの違い

これら2つのチェックは関連しているが、異なる問いに答えるものであり、基板は一方を通過しても他方に不合格となることがある。

ガーバーファイル提出前のPCB DFMチェックリスト

製造ファイルを生成して提出する前に、以下のリストを確認する。

• 配線間隔、配線-パッド間隔、パッド-パッド間隔がメーカーの最小間隔を満たしている。

• 最小ドリルサイズがメーカーの最大アスペクト比内に収まり、すべてのビアに十分な環状リングがある。

• 部品ガーデンヤードを3Dで確認——物理的な重なりがなく、実装装置に十分なスペースがある。

• ファインピッチパッド周辺のソルダーマスク拡大とウェビングを確認。

• パッドが大きな銅ベタに接続される場所ではサーマルリリーフスポークを使用。

• 部品と配線を基板エッジおよびVスコアラインから離して配置。

• テストポイントのサイズと間隔がプローブアクセスに適切である。

• シルクスクリーンの文字やマーキングがパッドやビアと重なっていない。

あわせて、ガーバー出力自体がクリーンで完全であることを再確認すること。完全なガーバーおよびドリルファイルセットに含めるべき内容については、ガーバーファイル形式ガイドを参照されたい。

メーカーのDFMプロセスに求める要件

DFMチェックは、その背後にあるプロセスと同じだけの価値しかない。メーカーや実装業者を評価する際は、いくつかの点に注目する。工場の実際のプロセス能力に対する自動DFMチェック（単なる汎用的な業界デフォルトではない）、DFMチェックでは発見できないものを捕捉する検査方法（BGAやQFNの隠れた接合部のX線検査は良い例である）、そして管理された再現性のあるプロセスを示す品質システムである。

PCBgogoは生産ワークフローにDFMチェックを組み込んでおり、BGAおよびQFNパッケージの隠れたはんだ接合部を検証するX線検査と精密SMT実装を併せて提供している。HDI基板の製造にも対応し、ISO 9001:2015およびUL認証を取得している。発注前に自身のガーバーファイルを確認したい場合は、PCBgogoのガーバービューアでブラウザ上で直接層を検査できる。

FAQ

PCB基板設計においてDFMが重要な理由は？

設計上の欠陥の修正コストは、生産ラインを進むほど増大するためである。DFMレビューは、間隔不足、弱い環状リング、熱的不均衡などの問題を、基板が製造・実装された後ではなく、迅速なレイアウト編集で対応できる段階で発見する。

最も重要なPCB DFMガイドラインは？

中核領域は、配線幅と間隔、ビアとドリルサイズと適切な環状リング、部品配置とガーデンヤードクリアランス、ソルダーマスク拡大とウェビング、銅ベタのサーマルリリーフ、基板エッジやVスコア付近の部品のエッジクリアランスである。

PCB製造におけるDFMとは？

ガーバーファイルがリリースされる前に、メーカーの実際の製造・実装プロセス限界に対してPCBレイアウトをレビューし、ソフトウェアルールだけでなく、基板が確実に製造可能であることを確認することである。

DFMとDRCは同じですか？

異なる。DRCは設計ソフトウェアにプログラムされた制約に対してレイアウトをチェックする。DFMは基板が実際に製造・実装可能かどうかをチェックする。レイアウトはDRCを通過してもDFMレビューに不合格となることがある。

DFMチェックはいつ実行すべきですか？

理想的にはCADツールの内蔵チェックを使用して設計プロセス全体を通じて行い、ガーバーファイルを生成して生産に提出する前の最終ステップとして完全なDFMレビューを実行する。

まとめ

DFMは設計サイクルの最後に付け加える形式的なものではない。画面上で正しく見えるレイアウトが実際に動作する基板になるかどうかを決定する工程である。これらのチェックをプロセスに組み込み、自社の実際の生産限界に対してファイルをレビューする製造パートナーを選ぶことが、再設計を回避しプロジェクトをスケジュール通りに進める最も確実な方法である。
