重要定義PCBヒューズとは、電流が所定のしきい値を超えたときに電流経路を遮断するように設計された回路保護部品で、PCBおよび後段の電子部品への損傷を防ぎます。一般的なタイプには表面実装（SMD）ヒューズ、スルーホールカートリッジヒューズ、リセッタブルPTCヒューズがあります。選定は通常、電流定格、電圧定格、応答速度などの主要な電気的パラメータに基づいて行われ、さまざまな回路用途で適切な保護を確保します。
電源サージが回路基板に襲いかかり、過剰な電流の逃げ場がない状況を想像してください。経路にヒューズがなければ、そのサージは一瞬でトレースを焼き、コネクタを溶かし、IC全体を破壊する可能性があります。
本ガイドでは、主要なPCBヒューズの種類、ヒューズホルダーとトレースヒューズの位置づけ、そして基板を保護しつつ不要な遮断を防ぐ選定とレイアウトのルールについて解説します。
PCBヒューズとは
PCBヒューズは、回路基板にはんだ付けまたはクリップで取り付けられる犠牲部品であり、電流が定格しきい値を超えると電流経路を開きます。保護する回路と直列に配置され、通常は電源入力の直後に設置されます。内部では、較正された導体が過電流で加熱され、溶断するまで溶け続け、永久的な開回路を形成します。ヒューズは電流（アンペア）と、安全に遮断できる最大電圧（ボルト）で定格され、民生電子機器のヒューズは一般的に0.1A〜30Aの範囲です。
PCBヒューズの種類
PCBヒューズにはいくつかの形態があり、それぞれ異なる基板レイアウトと電流レベルに適しています。
SMDヒューズ：抵抗器のフットプリントと同様に、パッドに直接リフローはんだ付けされる小型の矩形チップヒューズです。基板スペースを節約し、コンパクトな民生機器で一般的で、通常10Aまで対応します。
スルーホールカートリッジヒューズ：円筒形のガラスまたはセラミックヒューズ（一般的に5x20mmまたは6.3x32mm）で、ホルダーまたはクリップに取り付けられ、はんだ付けなしで容易に点検・交換できます。
PTCリセッタブルヒューズ：過電流時に恒久的に切れる代わりに抵抗が増加し、障害が除去されデバイスが冷えるとリセットされるポリマーPTCデバイスです。
ラジアルおよびリードヒューズ：リード線付きで基板に直接はんだ付けされ、ラジアルは両方のリードが同じ側、アキシャルはリードが両端にあり、ホルダーが不要な場合に使用されます。
高速溶断 vs 遅延形ヒューズ：高速溶断ヒューズは敏感な電子機器向けに定格電流でほぼ瞬時に遮断します。一方、遅延形（タイムラグ）ヒューズはモーターやトランスに一般的な突入電流スパイクに一時的に耐えてから遮断します。
PCBトレースヒューズ：銅配線をヒューズとして使う
PCBトレースヒューズは、銅トレースの一部を意図的に細くしたもので、基板上の他の場所に損傷を与える電流レベルに達する前に溶断して回路を開きます。この動作はOnderdonkの式に従い、トレース断面積、溶融温度、時間と銅を溶断する電流の関係を示します。トレースは実際に溶ける前にかなり加熱されるため、設計者は通常、計算された溶断電流の20％〜30％を目標とし、熱蓄積による周辺部品の損傷を防ぐマージンを確保します。
トレースヒューズは部品を追加しないため低コストですが、信頼性が高く再現性のあるトリップポイントを必要とする用途には適していません。トレース幅、銅厚、ソルダーマスク被覆率、基板間の製造ばらつきがすべて実際の溶断電流に影響するため、ほとんどの設計ではトレースヒューズを非クリティカルな低コスト保護に限定し、認証済みの再現性ある保護が必要な場合には専用のSMDまたはスルーホールヒューズを使用します。
PCBヒューズホルダーの実装方法と選び方
PCBヒューズホルダーは基板に実装される機械的なソケットで、カートリッジヒューズのはんだ付けなしでの挿入、取り外し、交換を可能にします。フィールドで交換可能な機器ではんだ付け不要でヒューズを交換できるため、重要な役割を果たします。
スルーホールヒューズクリップ：スルーホールパッドにはんだ付けされた2つのバネクリップで円筒形のカートリッジヒューズを挟み込むもので、5x20mmおよび6.3x32mmヒューズに最も一般的なスタイルです。
SMDヒューズソケット：同じカートリッジヒューズサイズ用のリフローはんだ付け式ホルダーで、実装ラインが完全に表面実装化されておりスルーホール工程を避けたい場合に使用されます。
パネルマウントホルダー：筐体の壁を通してユーザーが筐体外部からヒューズにアクセスして交換できるようにするホルダーで、産業用電源で一般的です。
ホルダーのサイジングは、受け入れるカートリッジヒューズの寸法から始まります。一般電子機器では5x20mm、高電流用途では6.3x32mm、高電圧産業用または太陽光回路では10x38mmが最も一般的です。フィールドアクセスが不要な保護にははんだ付けヒューズで十分ですが、技術者やエンドユーザーがはんだごてを使わずにヒューズを交換できるようにする必要がある場合は、ホルダーは追加の基板スペースに見合う価値があります。
適切なヒューズ選定の重要要素
適切なヒューズの選定は、いくつかの電気的および環境的要因に基づいて行われます。
電流定格：通常動作電流よりマージンとディレーティングを見込んで定格を設定します。1.6Aを連続的に消費する回路では、約2A定格のヒューズを選択し、定常動作負荷に対して約25％の余裕を持たせるのが一般的です。
電圧定格：ヒューズの電圧定格は回路の最大電圧以上でなければなりません。印加電圧より低い定格のヒューズは、故障をクリアする代わりに内部でアークを発生させる可能性があります。
遮断容量：ヒューズが破損せずに安全に遮断できる最大故障電流です。産業用や電源回路では、ヒューズの通常電流定格だけから想定されるよりもはるかに高い遮断容量が必要になることがよくあります。
応答時間：高速動作ヒューズは敏感な半導体回路に適し、遅延形ヒューズはモーターやトランスなど予測可能な突入電流を持つ負荷に適しています。
環境ディレーティング：ヒューズの電流定格は周囲温度が上昇すると低下し、データシートのディレーティング曲線では通常50℃で約0.8の係数が適用されます。密閉された高温環境で動作する基板では、同じ実効保護レベルを維持するためにより高い定格のヒューズが必要です。
PCBヒューズの配置とレイアウトのベストプラクティス

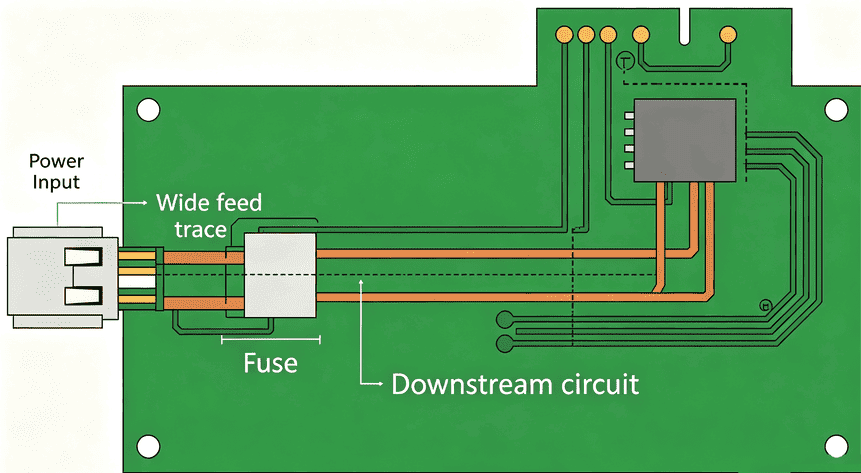

ヒューズの性能は、ヒューズ自体と同様に周囲のレイアウトに依存します。ヒューズに出入りするトレースは、IPC-2221の導体幅ガイダンスとIPC-2152の通電容量データに従い、過度の加熱なしに全定格電流を流せるサイズでなければなりません。ヒューズは電源入力ポイントの直後、つまり入力コネクタまたはバッテリー端子の直後に配置し、最大限の後段回路を保護します。
ヒューズを発熱部品から遠ざけ、パッドにサーマルリリーフを追加して隣接部品による予熱を防ぎます。予熱は不要な遮断（ナイサンストリッピング）の原因になります。シルクスクリーンに「F1 2A 250V」などとヒューズ定格を明確に表示し、組立、検査、フィールドサービスで識別できるようにします。
検証済みのヒューズ配置から製造可能なトレースレイアウトまでのプロセスは、メーカーが銅厚と穴公差をどのように管理するかに大きく依存します。PCBgogoの製造プロセスではトレース幅とめっきの一貫性を厳格に管理し、ヒューズとその給電トレースが基板製造後および実運用で予測通りの性能を発揮することに直接貢献します。プロジェクトの要件についてご相談があり、PCB専門家によるカスタマイズされた製造サポートと最適化アドバイスをご希望の場合は、お気軽にお問い合わせください。
PCBヒューズのテスト方法
ヒューズが正常であることを確認したり、切れたヒューズを診断したりするには、いくつかの基本的なチェックで十分です。
目視検査から開始します。切れたガラスカートリッジヒューズの多くは、素子が目に見えて破損または変色しています。
マルチメータを抵抗または導通モードに設定し、基板の電源を切った状態でヒューズの両端の導通テストを行います。ほぼゼロの抵抗値が正常です。
機能テストとして定格負荷を印加し、回路が正しく電源投入されることを確認します。これによりヒューズとその接続が両方とも健全であることが確認されます。
まとめ
適切なPCBヒューズの選定は、電流定格、電圧定格、応答時間を回路に適合させ、その選択を正しいトレースサイジングと基板上の配置でバックアップすることを意味します。銅厚と穴公差を一貫して維持できるメーカーと協業することで、設計図上の保護性能が完成した基板上でも同じように機能します。
