PCBを製造メーカーへ発注する際、設計データとして提出する必要があるのがガーバーデータ（Gerberファイル）です。ガーバーデータは、基板製造に必要な銅箔パターン、ソルダーマスク、シルク印刷、穴位置などの情報を含む標準ファイル形式です。

本記事では、ガーバーファイルの基礎知識、構成レイヤー、形式の違い（RS-274X vs Gerber X2）、出力方法、そして提出前の確認手順まで詳しく解説します。

ガーバーファイルとは？

ガーバーファイル（Gerberファイル）は、基板の設計データをメーカーに伝えるための業界標準フォーマットです。PCB製造における設計図面（ブループリント）のような役割を果たし、銅箔配線の位置、ソルダーマスクの適用範囲、穴あけ位置などを2次元ベクター画像として記述します。

日本では「ガーバーデータ」または「Gerberデータ」と呼ばれることも多く、PCBメーカーへの発注時に必須となるファイル形式です。実際の基板製造現場では「ガーバーデータ 提出」「ガーバーデータ 作成」といった表現が一般的に使用されています。

ガーバーファイルに含まれるデータ

1枚のPCBを製造するには、複数のガーバーファイル（各レイヤーごとに1ファイル）が必要です。以下は、標準的なガーバーパッケージに含まれるレイヤー一覧です。

穴あけデータ（ドリルファイル）はExcellon形式という別フォーマットです。通常、ガーバーデータ一式にはドリルデータも含めて提出します。穴あけデータの欠落は、製造メーカーで最も多く見られる受付拒否理由の一つです。穴あけデータ（ドリルファイル）はExcellon形式という別フォーマットですが、ガーバーパッケージには必ず含める必要があります。穴あけデータの欠落は、製造メーカーで最も多く見られる受付拒否理由の一つです。

ガーバーデータとPCB設計データの違い

PCB設計ソフト（Altium、KiCad、Eagleなど）の元データ（.PcbDoc、.kicad_pcbなど）は編集用のファイルであり、製造メーカーにそのまま渡すことはできません。これらの設計データを製造用に変換したものがガーバーデータです。設計データとガーバーデータは役割が異なるため、出力時には注意が必要です。

ガーバーファイルの種類と形式の違い

ガーバーファイルには、主に3つのバージョンがあります。

RS-274D（Standard Gerber）

1980年代のオリジナル形式です。アパーチャ定義ファイルが別途必要で、エラーが発生しやすく、現在のPCB製造ではほとんど使用されていません。

RS-274X（Extended Gerber）

現在の業界標準です。アパーチャ定義がファイル内に埋め込まれているため、自己完結型で信頼性が高い形式です。ほとんどのPCBメーカーがこの形式をデフォルトで受け付けています。

Gerber X2

最新の標準規格です。RS-274Xをベースに、レイヤー属性、ネット情報、極性情報などのメタデータをファイルヘッダーに埋め込むことができます。画像データ自体はRS-274Xと変わりませんが、メーカー側により多くの製造コンテキストを提供できるため、ミスコミュニケーションを削減できます。メタデータをファイルヘッダーに埋め込むことができます。画像データ自体はRS-274Xと変わりませんが、メーカー側により多くのコンテキストを提供できるため、製造時のミスコミュニケーションを削減できます。

ガーバーファイルの作成方法

お使いのEDAツールによって手順は異なりますが、基本的な流れは同じです。最初にDRC（Design Rule Check）を実行し、問題がないことを確認してから出力します。

Altium Designer

PCBファイルを開く → File → Fabrication Outputs → Gerber Files。単位と形式（RS-274XまたはX2）を設定し、出力するレイヤーを選択します。ドリルファイルはNC Drill Filesから別途生成します。

KiCad

PCBエディタ → File → Plot。Gerber形式を選択し、レイヤーを指定して出力フォルダを設定。Generate Drill Filesも同時に実行します。出力後は内蔵ビューアで確認してからZIPにまとめると安心です。

Eagle

基板ファイルを開く → CAM Processor。標準のGerberジョブファイル（gerb274x.camなど）を読み込み、全レイヤーを一括出力します。

共通の注意点： 出力前に必ずDRCを実行する、単位はミリメートル（mm）を使用する、ドリルファイルはExcellon形式で出力する、すべての必要なレイヤーが含まれているかダブルチェックする。

ガーバーデータの確認方法

生成したガーバーデータは、製造メーカーに送信する前に必ず確認しましょう。レイヤーの位置ずれやドリルファイルの欠落があると、基板製造に問題が発生する可能性があります。

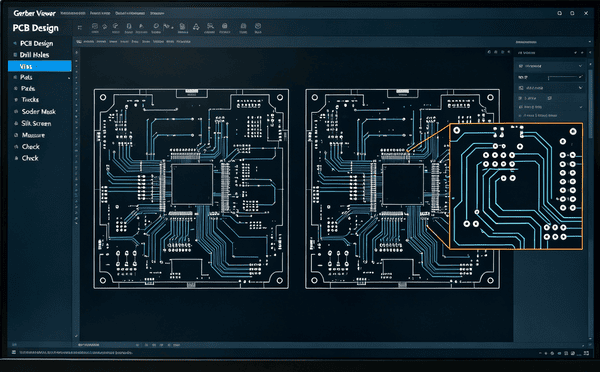

多くのPCBメーカーでは、アップロード前にGerberデータの確認を推奨しています。無料のGerberビューアを利用して、ブラウザ上ですべてのレイヤーを確認できます。PCBgogoではオンラインGerberビューアを提供しており、ソフトウェアのインストールなしで簡単にデータ確認が可能です。PCBgogoではオンラインGerberビューアを提供しており、ソフトウェアのインストールなしでブラウザ上から全レイヤーを確認できます。

確認時のチェックポイント：

· すべてのレイヤーが含まれているか

· 銅箔レイヤーとソルダーマスクの位置が合っているか

· 穴あけデータが正しいパッド位置にあるか

· 基板外形が閉じた形状になっているか

· 単位が統一されているか（mmとインチの混在に注意）

PCBメーカーへ提出する前のチェックリスト

· 必要なレイヤーがすべて出力されている（銅箔?マスク?シルク?外形?ドリル）

· ファイル名が明確な命名規則に従っている（.GTL, .GBL など）

· 全ファイルの単位が統一されている

· Gerberビューアで目視確認済み

· ドリルファイルがExcellon形式で含まれている

· 出力形式が製造メーカーの要求に合っている（RS-274Xが最も安全）

まとめ

ガーバーファイルは、PCB設計と製造を結ぶ「共通言語」です。銅箔配線、ソルダーマスク、シルクスクリーン、ドリルデータなど、基板製造に必要なすべての情報をメーカーに伝えます。

提出前にファイルをしっかり確認することで、製造トラブルを防ぎ、スムーズな生産が可能になります。PCBgogoでは、Gerberデータの設計レビューから基板製造?実装まで、トータルなサポートを提供しています。

よくある質問（FAQ）

Q1. ガーバーファイルとは何ですか？

PCBの設計データを製造メーカーに伝えるための業界標準ファイル形式です。銅箔配線、ソルダーマスク、シルクスクリーン、穴あけ位置などを2次元ベクター画像として記述します。日本では「ガーバーデータ」または「Gerberデータ」とも呼ばれます。

Q2. ガーバーファイルには何が含まれますか？

銅箔レイヤー（トップ/ボトム）、ソルダーマスク、シルクスクリーン、基板外形データ、穴あけデータ（Excellon形式）が含まれます。多層基板の場合は内層の銅箔データも追加されます。

Q3. RS-274XとGerber X2の違いは何ですか？

RS-274Xは現在の業界標準で、ほとんどのメーカーが対応しています。Gerber X2はRS-274Xを拡張し、レイヤー属性やネット情報などのメタデータをファイルに埋め込める最新規格です。互換性を重視する場合はRS-274X、最新設備のメーカーにはGerber X2を推奨します。

Q4. ガーバーデータを確認する方法は？

PCBgogoのオンラインGerberビューア（ブラウザ上で動作、インストール不要）や、gerbv（オープンソース）、Altium 365 Viewer（無料）などで確認できます。すべてのレイヤーが正しく表示されるか、単位が統一されているかをチェックしましょう。

Q5. GerberとODB++の違いは何ですか？

Gerberは主に基板製造（Fabrication）向けのフォーマットで、各レイヤーを個別のファイルで表現します。ODB++はBOMやネットリストを含む統合データセットで、基板製造＋実装（Turnkey）向けに適しています。一般のPCB発注ではRS-274XまたはGerber X2が推奨されます。

Q6. PCBメーカーに何を提出すればいいですか？

すべてのレイヤーのガーバーファイルとドリルファイル（Excellon形式）をZIPファイルにまとめて提出します。ファイル名は明確にし、出力形式はRS-274X（推奨）またはGerber X2を選択してください。メーカーの指定があればそれに従いましょう。
