すべてのPCB実装には、ある程度の不良リスクが伴う。適切に設計された基板、厳格なプロセス管理、経験豊富なオペレーターでも例外ではない。軽微な問題と高コストな故障の違いは、通常、問題がどれだけ迅速に特定・診断され、修理またはエスカレーションされるかにかかっている。本稿では、最も一般的なPCB実装不良、生産現場や実験室での診断方法、実践的な修理手法、そして修理が適切でない場合の判断基準について解説する。

PCB実装不良が発生する理由

ほとんどの実装問題は単一のミスに起因するのではなく、上流のある場所の小さなギャップが、基板が実装されテストされた後に初めて可視化される結果である。4つの領域が問題の大部分を占める。

• 設計のギャップ：製造可能性をレビューされずに生産されたフットプリント、パッドサイズ、部品間隔。

• 材料の問題：適切に保管またはベークされなかった耐湿性部品、または有効期限内に処理されなかったはんだペースト。

• プロセスのばらつき：基板上のすべての部品の熱要件に一致しないリフロープロファイル、または校正からずれた実装装置。

• ドキュメントのギャップ：更新されていないBOM、実際の部品と一致しないフットプリント、実装ラインに伝達されなかった設計改訂。

これらの4つのカテゴリを念頭に置くことで、症状を治療するだけでなく、不良を実際の原因にまでトレースすることがはるかに容易になる。

最も一般的なPCB実装不良

以下の表に、遭遇する可能性が高い不良をカテゴリ別にまとめる。各不良の外観と典型的な原因を示す。

PCB実装不良の診断方法

不良を早期に発見することは、基板が出荷された後に発見するよりもほとんどの場合低コストである。そのため、ほとんどの実装ラインは単一の検査工程ではなく、多層的なチェックに依存している。

• 目視および顕微鏡検査——割れたパッケージ、焼けたピン、目に見えるはんだブリッジなどの明らかな問題に迅速かつ効果的。

• 自動光学検査（AOI）——ブリッジ、部品欠落、ツームストーンなどの表面レベルの不良を、手動検査よりはるかに高速かつ一貫してスキャン。

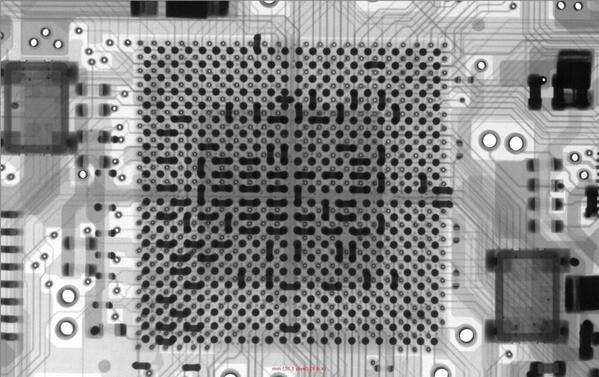

• X線検査（AXI）——BGA、QFNなどの底部端子パッケージの下に隠れた接合部を確認する唯一の信頼できる方法。

• 電気テスト（E-test）およびインサーキットテスト（ICT）——基板が電気的に正しいことを確認し、目視検査を通過したショート、オープン、誤部品を検出。

• ベンチレベル診断——基板が手元にある場合、マルチメータやオシロスコープで不良部品や接続を特定してから修理。

これらのチェックのいくつかを組み合わせるメーカーは、AOIのみに依存するメーカーよりも、基板が顧客に届く前により多くの不良を捉える傾向がある。PCBgogoは、実装注文に対して製造前にDFMチェックを実行し、AOI、自動X線検査、完成基板の電気テストを組み合わせている。そのため、BGAボイドやオープン回路などの隠れた問題がすり抜ける可能性ははるかに低い。

PCB実装不良の修理方法

不良が確認されたら、損傷が局所的で基板が構造的に損なわれていない限り、通常は修理が可能である。以下に最も一般的な修理方法を紹介する。

はんだ接合部のリワーク

コールドジョイントまたははんだ不足の場合、はんだごてで接合部をリフローし、少量のフラックスを塗布し、滑らかな凹状フィレットが形成されるまで新しいはんだを追加する。これにより、部品を取り外さずに信頼性のある接続を回復できることが多い。

部品の脱はんだと交換

損傷または誤配置された部品の場合、温風リワークステーションを使用して部品を均等に加熱し、既存のはんだが溶けたら部品を持ち上げ、パッドを清掃し、位置合わせに注意して交換部品をはんだ付けする。

はんだブリッジの修正

はんだブリッジは、はんだ吸取線とはんだごてで除去できることが多い。パッドから余分なはんだを吸い取り、ショートを解消する。

損傷した配線の修理

部品近くの小さな断線は、導電性ペンまたは細いジャンパーワイヤでブリッジできる。修理部を絶縁し、新しいショートを導入しないように注意する。

BGAリボール

BGA部品のパッケージ下にボイドやオープンがある場合、リボール——部品を取り外し、パッドを清掃し、新しいはんだボールを適切にリフローして再実装する——により、はんだごてでは到達できない隠れた接続を回復する。

どの修理でも、ESD対策マットの上でアースストラップを装着して作業する。元の不良を修正しても、近くの部品に静電気損傷を導入する修理は実際には修正とは言えない。

PCB実装不良の予防方法

修理と診断は有用なスキルだが、最も問題の少ない基板は、実装が始まる前に問題が発見された基板である。いくつかの実践が最大の違いを生む。

1. 生産前にDFMチェックを実行する。フットプリント、パッドサイズ、クリアランスを製造性ガイドラインに対してレビューすることで、1つの部品も実装される前に上記の表の問題の多くを発見できる。

2. リフロープロファイルを基板上のすべての部品に適合させる。最も大きくまたは最も敏感な部品だけでなく、コールドジョイントと熱損傷の両方を回避する。

3. 耐湿性部品を適切に保管および取り扱い、取り扱い全体を通じてESD対策を実践する。修理段階だけでなく、すべての工程で。

4. 複数の検査チェックポイントを持つ実装パートナーを選ぶ。AOIだけではBGA下のボイドは捉えられず、X線だけでは可視パッド上のブリッジは捉えられない。両方を組み合わせることで、はるかに広範囲をカバーできる。

PCBgogoはこれらのチェックを標準的な実装工程に組み込んでいる。生産前のDFMレビュー、完成基板のAOIおよびX線検査、出荷前の電気テスト。これは通常、適切に運営される実装サービスがその価値を発揮する点である。本稿で扱った問題が顧客に届くのを防ぐことであり、顧客が事後的に発見することではない。

まとめ

ほとんどのPCB実装不良は、予防可能であり、診断可能であり、早期に発見されれば修理可能である。下流で最も問題の少ない基板は、通常、生産前にDFMチェックを受け、出荷前に多層的な検査プロセスを通過した基板であり、最後に単一の包括テストに依存した基板ではない。実装パートナーを比較する場合は、「出荷前にテスト済み」という表現がどこでも同じことを意味すると想定するのではなく、どの検査工程が標準として含まれているかを具体的に確認することを推奨する。

FAQ

最も一般的なPCB実装不良は何ですか？

はんだ接合部の問題——コールドジョイント、ブリッジ、はんだ不足、ツームストーン——が最も頻繁であり、次いで部品配置エラー、BOMまたはフットプリントの不一致である。詳細は上記の表を参照。

PCB実装不良は基板を返送せずに修理できますか？

多くの局所的な問題——コールドジョイント、位置ずれ部品、小さな配線断線——は、基本的なリワーク工具でベンチ上で修理できる。バッチ全体にわたる広範な不良や反りのような構造的問題は、通常メーカーに戻して対応する方がよい。

メーカーは出荷前に実装不良をどのようにして発見しますか？

ほとんどのメーカーは多層的なアプローチを使用する。表面レベルの不良には自動光学検査（AOI）、BGAやQFNパッケージ下の隠れた接合部にはX線検査、基板が正しく機能することを確認する電気テストである。

PCB実装不良とPCB製造不良は異なりますか？

はい。製造不良はベアボード自体の製造——銅箔エッチング、穴あけ、メッキ——に起因する。一方、実装不良は基板に部品が配置されはんだ付けされる際に発生する。基板は製造検査をクリーンに通過しても、実装中に問題が発生する可能性があり、その逆も同様である。
