医療機器は小型化・高性能化・相互接続性が進んでおり、内部のPCBが担う役割はかつてないほど重要になっている。携帯診断ツール、ウェアラブルヘルスモニタ、次世代手術機器のいずれを開発する場合でも、適切な実装は単なる製造上の判断ではなく、患者の安全に関わる問題である。

医療機器向けPCB実装が実際にどのように機能するのか——基板タイプの選択やHDI設計から規制基準、メーカーに期待すべきことまで——を理解したいなら、本ガイドが全体像を解説する。

医療機器PCB実装の特異性

ほとんどのPCB実装はコスト、速度、歩留まりで評価される。医療機器PCB実装はここに第四の次元——トレーサビリティ——を加える。FDAやISOなどの規制当局は、部品調達、はんだ付けプロファイル、検査記録、リワーク履歴など製造の全工程を文書化することをメーカーに要求する。

文書管理に加え、公差もより厳格である。民生電子機器のPCBでは、最終テストで捕捉される小さなはんだ不良率が許容されることがある。医療機器PCBはそのような余裕に依存できない。患者に到達する欠陥は誤診断、誤った薬剤投与、またはさらに深刻な結果を引き起こす可能性がある。そのため、材料選定から最終検査までの全工程が、電子機器製造の最高等級であるIPC Class 3基準で運用される。

医療PCBが動作する環境も大きく異なる。埋め込み型デバイスは人体内で何年も耐えなければならない。携帯診断ツールは落下、湿気、温度変動にさらされる。ウェアラブルPCBは皮膚に接触した状態で何ヶ月も曲げられながら機能し続ける必要がある。それぞれの使用ケースは異なる材料、基板構造、実装アプローチを要求する。

医療機器PCB設計における一般的な基板タイプ

適切な基板タイプの選択は、医療機器PCBの成功に不可欠である。以下が主要な選択肢の比較である。

 医療機器向けHDI PCBは特に注目に値する。高密度相互接続技術はマイクロビア（多くの場合0.1mm未満）と微細配線幅を使用し、より小さなフットプリントにはるかに多くの回路を集積する。これはピルカメラ、小型補聴器、埋め込み型バイオセンサーなど、基板面積が極めて限られている次世代機器に不可欠である。HDIはまた、ECGやEEGデータなどの生体信号を処理する機器において干渉に敏感な信号の完全性も向上させる。

ウェアラブルPCBにも関連する課題がある。薄く軽量で多くの場合フレキシブルである必要があり、汗、動き、継続的な皮膚接触に耐えなければならない。これは通常、フレックスまたはリジッドフレックス構造、生体適合性コンフォーマルコーティング、圧力点を避けるための慎重な部品配置を意味する。

医療機器PCB実装プロセス

医療機器PCB実装は標準的なSMT実装と同じ基本手順に従うが、各ステップがより厳格な工程管理で実行される。

1. DFMレビュー。製造設計レビューでは、パッド間隔の狭さ、はんだ付けを複雑にする部品クリアランス、ブリッジの原因となるビア配置など、潜在的な実装問題をフラグする。医療機器では、生体適合性と高信頼性基準への準拠もレビューされる。

2. 材料選定。標準的な医療基板にはFR4が一般的だが、高Tgラミネート、Rogers材料（RF機器向け）、ポリイミド（フレックス基板向け）が頻繁に指定される。認証サプライヤーからの材料トレーサビリティが要求される。

3. はんだペースト印刷。ステンシル印刷でパッドにペーストを高精度で塗布する。医療用組立では、部品配置前にSPIではんだペーストの量と一貫性が監視される。

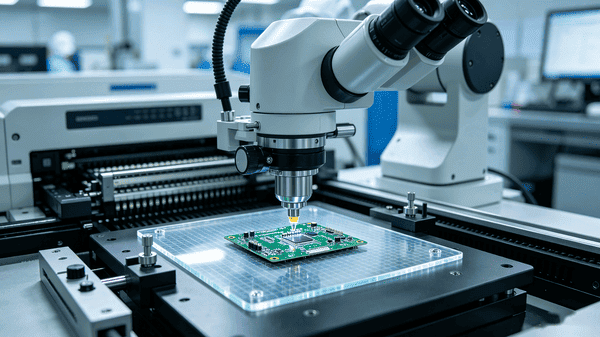

4. 部品配置。自動ピックアンドプレース機がファインピッチSMT部品を処理する。医療用組立では、超ファインピッチBGA、QFN、その他の先進パッケージが含まれることが多く、検証済みの機械校正とロット番号による部品トレーサビリティが必要である。



5. リフローおよびウェーブはんだ付け。はんだ付けプロファイルが検証され文書化される。鉛フリーはんだがRoHSのもとでほとんどの医療機器の標準であるが、錫鉛はんだの長期信頼性が優先されるClass III埋め込み型には特定の例外が存在する。

6. 検査。医療機器PCB実装は多層的な検査アプローチに依存する。AOIで部品配置とはんだ接合部品質をチェック、AXIでBGAやQFN下の隠れた接合部を検査、ICTまたは機能テストで電気的性能を検証する。

7. コンフォーマルコーティングとポッティング。多くの医療機器は湿気や汚染から保護するためにコンフォーマルコーティングを必要とする。埋め込み型や過酷環境向けのデバイスでは完全なポッティング（樹脂による封止）が必要な場合がある。

重要な規制基準と認証

医療用PCBメーカーを評価する際、認証は単なるチェック項目ではなく、実際のプロセス規律を反映している。注目すべき最も重要な認証は以下の通り。

• ISO 13485：医療機器製造の主要な品質管理基準。設計管理から市販後調査までをカバーする。ISO 13485のない医療用PCBメーカーは重大なリスクである。

• IPC-A-610 Class 3：最高信頼性等級の電子組立品の受入基準を定義。生命維持およびミッションクリティカル機器に適用される。

• IPC-6012 Class 3：IPC-A-610の製造対応版で、Class 3製品のリジッドPCB性能と信頼性要件を規定。

• UL認証：北米市場で販売される機器に必要。材料が火災安全および電気安全基準を満たすことを認証。

• RoHS準拠：電気機器における有害物質を制限。ほとんどの医療機器は準拠が必要だが、特定の埋め込み型用途には例外がある。

完全な材料トレーサビリティ——すべての部品を元のロットまで追跡できること——も医療機器製造における必須要件であり、あれば良いものではない。

医療機器PCBの主要設計考慮事項

実装開始前に設計を適切に行うことで、時間とコストを大幅に節約できる。医療用PCB設計レビューで最も頻繁に挙がる要素は以下の通り。

• シグナルインテグリティ：医療機器はECG、EEG、EMGなどの低振幅生体信号を処理することが多い。電源プレーン、グラウンドループ、不適切な配線からのノイズがこれらの信号を劣化させる可能性がある。適切な層スタックアップ設計とアナログ・デジタル領域の分離が不可欠である。

• 熱管理：携帯画像診断システムやRFアブレーションツールなどのデバイスは多大な熱を発生する。サーマルビア、銅ベタ、時には埋め込み型ヒートスプレッダが部品を安全な動作温度に保つために使用される。

• 小型化：より小さく侵襲性の低いデバイスへの流れは、基板面積に継続的な圧力をかけている。HDI技術、部品埋め込み、3Dパッケージングはすべて医療用PCB設計者がますます依存しているツールである。

• 電磁両立性（EMC）：医療機器はEMC試験に合格して、臨床環境で他の機器に干渉しないようにする必要がある。シールド戦略、デカップリングコンデンサ配置、制御インピーダンス配線を含むPCBレイアウトはEMC性能に直接影響する。

• 生体適合性：身体に接触または埋め込まれる機器では、材料がISO 10993生体適合性基準を満たさなければならない。これはPCB基板だけでなく、コーティング、接着剤、露出する金属にも影響する。

まとめ：基準を満たす医療用PCBの製造

医療機器PCB実装は、設計精度、材料選定、規制要件、厳格な製造管理を統合する。いずれかの要素が見落とされると、最終デバイスの信頼性にすぐに影響する可能性がある。特に一貫性が重要な医療用途では、生産開始前に主要要件を理解することが、後工程での問題を回避するために非常に重要である。

PCBgogoは、医療用途向けの高信頼性PCB製造と実装に注力しており、コンパクトな診断機器向けHDI基板、ウェアラブルや埋め込み型製品向けフレックスおよびリジッドフレックスソリューションに対応している。生産プロセスはIPC Class 3基準に従い、品質管理とコンプライアンス要件をサポートするため製造全体で完全な部品トレーサビリティを提供する。

医療機器PCBを開発中で、経験豊富な製造パートナーからのサポートが必要なら、お気軽にお問い合わせください。エンジニアリングチームが特定の要件に基づいた医療用PCBソリューションを提供する。

FAQ：医療機器PCB実装

医療機器PCB実装とは？

医療機器向けPCB実装は、医療機器用のプリント回路基板を製造・実装するプロセスです。高い信頼性基準、厳格な精度要件、厳格な規制準拠を満たす必要があります。

医療用PCBで一般的に使用される材料は？

高性能ラミネート、生体適合性材料、熱的に安定した基板が最も一般的で、医療環境での耐久性と安全性を確保します。

医療用PCB生産に必要な認証は？

最も重要なのはISO 13485（医療機器品質管理システム）とIPC-A-610 Class 3（最高等級の組立受入基準）です。

医療用PCBの将来はどのように見えるか？

以下の4つのトレンドが今後の方向性を形作っています。

• ウェアラブルと遠隔モニタリングがフレキシブル超薄型基板の需要を押し上げる

• 埋め込み型デバイスが生体適合性材料と無線電力設計の採用を促進

• メディカルIoTがBLEや5Gモジュールの組み込みを標準に

• オンボードAIチップによるデバイス上でのリアルタイムエッジ解析が可能に
