現代の電子機器は小型化が進む一方で、基板に搭載される部品数は増え続けている。ピックアンドプレースマシンは現在、ミリメートルの端数で測定されるピッチで部品を配置しており、基板がコンベア上のどこにあるかを推測してそれを確実に行うことはできない。固定された紛れのない基準点——フィデューシャルマーク——が銅箔に直接エッチングされる必要がある。本稿では、フィデューシャルマークとは何か、PCB実装で使用されるさまざまなタイプ、製造結果を改善する理由、そしてそれらが適切に機能し続けるための実用的な設計ルールを説明する。
フィデューシャルマークとは？

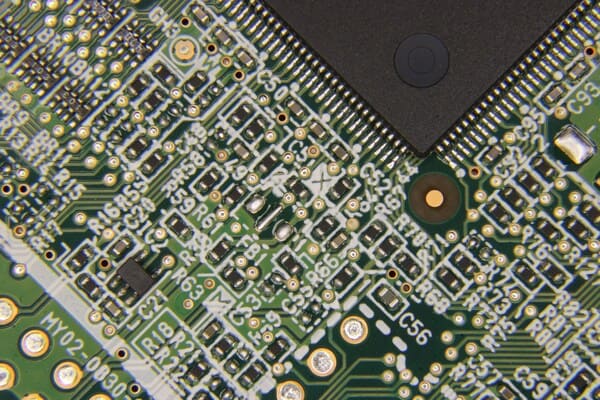

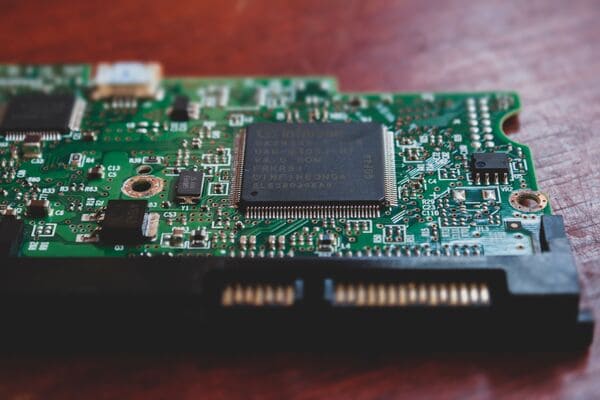

フィデューシャルマーク（光学アライメントマークまたはターゲットポイントとも呼ばれる）は、露出した銅箔の小さな精密な形状——最も一般的には中実の塗りつぶし円——であり、自動装置がビジョンカメラで位置を特定できるようにPCB上に配置される。穴あけ穴、取付穴、シルクスクリーンドットとは異なり、フィデューシャルマークは周囲の銅パッドや配線と同じプロセス工程でエッチングされるため、基板上のすべての部品フットプリントに対するその位置は非常に高い精度で決定される。
実装中、ステンシルプリンタ、ピックアンドプレースマシン、ソルダーペースト検査装置のマシンビジョンシステムがこれらのマークをスキャンする。ソフトウェアがマークを見つけると、基板の正確なX/Y位置と回転角度を計算し、後続のすべての配置座標をそれに合わせて調整する。実質的に、フィデューシャルマークは製品自体に直接印刷された座標系として機能する。
フィデューシャルマークが重要な理由
配置精度：BGA、QFN、0201パッシブなどのファインピッチパッケージは、ほとんど誤差の余地を残さない。フィデューシャルマークにより、配置マシンは1つの部品が基板に触れる前に、パネルずれ、基板回転、または軽微な反りなどの製造ばらつきを補正できる。
より高速で再現性の高い生産：ビジョンシステムが自動的に位置を特定するため、オペレーターは各パネルを手動で位置合わせする必要がない。これによりジョブ間のセットアップ時間が短縮され、配置精度がロットの最初の基板から最後まで一貫して維持される。
より優れた検査と品質管理：自動光学検査（AOI）およびソルダーペースト検査システムもフィデューシャルマークを固定の基準フレームとして使用する。これにより、位置ずれ部品、はんだペースト不足、またはその他の欠陥をリフロー後の工程ではなく、プロセスの早い段階で発見しやすくなる。
穴やシルクスクリーンより信頼性の高い基準：工具穴やシルクスクリーンマーキングは別の製造工程で追加され、サイズ、位置、視認性にばらつきが生じる可能性があり、ソルダーマスクで部分的に覆われることもある。適切に設計されたフィデューシャルマークは形状が標準化され、銅箔が露出し、コーティングがないため、ビジョンシステムに毎回一貫したターゲットを提供する。
フィデューシャルマークの種類
すべてのフィデューシャルマークが同じ目的を果たすわけではない。基板またはパネル上の位置に応じて、いくつかの認識されたカテゴリに分類される。
パネルフィデューシャル——組立パネルの工具レール上に配置され、個々の基板が処理される前に、パネル全体をステンシルプリンタおよび配置装置に位置合わせする。
グローバルフィデューシャル——通常、個々のPCBの2つまたは3つのコーナーに対角線または三角形パターンで配置され、基板全体の位置と向きを確立する。
ローカルフィデューシャル——個々のファインピッチ部品（ピッチ約0.5mm未満のフットプリント）の近くに配置される小さなマークで、基板全体ではなく特定の部品の配置精度を微調整するために使用される。
2つのグローバルフィデューシャルマークで単純なX/Yオフセットと回転を補正できる。3つ目のマークを、3つが一直線にならないように配置することで、ビジョンシステムは大型パネルや熱サイクル中に発生する可能性のある非線形歪み——伸び、縮み、ねじれ——も検出して補正できる。そのため、ファインピッチ部品、両面実装、または大型パネルサイズの基板では、3点グローバルレイアウトが一般的により良い方法と考えられている。
フィデューシャルマークの設計ガイドライン
具体的な数値は製造工場や実装ラインによって多少異なるが、以下の表に業界で最も一般的に推奨される値をまとめる。
| 設計要素 | 推奨値 | 基準 | 理由 |
|---|---|---|---|
| 形状 | 中実塗りつぶし円 | IPC / SMEMA | どの回転角度でも同じシルエット |
| 直径 | 1.0mm〜3.0mm | IPC / SMEMA | コントラスト領域と基板面積のバランス |
| サイズ一貫性 | 同一基板上で≤25μm | IPC | ビジョンソフトがしきい値を再利用可能 |
| クリアランス径 | フィデューシャル径の2〜3倍 | 一般的な慣行 | シルク/配線がカメラを妨げない |
| 表面 | ベア銅、マスク/コーティングなし | IPC / SMEMA | 光学コントラストを最大化 |
| 平坦度 | ≤15μm | 高精度SPI | 3D SPIの安定したZ軸基準 |
| 基板エッジからの距離 | ≥5mm（最小~3.85mm） | SMEMA搬送クリアランス | クランプ、レール、コンベア接触を回避 |
マークをレイアウトに配置する際の追加ポイント：
両面基板——両面に部品を実装する場合は、各面に完全なフィデューシャルマークセットを追加する。裏面にマークがないと、基板が反転されたときに装置の位置合わせ対象がなくなる。
過剰追加を避ける——実装工場から特に要求されていない限り、未使用のコーナーに4つ目のグローバルマークを追加しない。余分なマークはビジョンシステムの参照モデルに曖昧さを追加する可能性がある。
スコアラインから離す——マークをパネルのVカットやタブルート線から遠ざける。ディパネル化の機械的応力が近くのフィーチャーを割る可能性があるため、特に薄い基板では数ミリのバッファが推奨される。
フレキシブルPCBの考慮事項——フレキシブルおよびリジッドフレックス回路では、各フィデューシャルを固体銅領域に固定し、ポリイミドフィルム上に単独で配置しない。フレックス材料は処理中にわずかに伸縮する可能性があるためである。
安定した表面仕上げを選択する——ENIGやイマージョン錫仕上げのベア銅は、ビジョンシステムに最も均一で予測可能な反射率を与える傾向がある。HASLのような不均一な仕上げは、検出の信頼性を低下させる表面凹凸を生成する可能性がある。
よくある設計ミスと回避策
直径の不一致：同一基板上のマークの差が約25μmを超えると、ビジョンシステムがしきい値を再調整する必要が生じる。
低コントラスト：ベア銅の代わりにソルダーマスク処理されたパッドを使用すると、マークを背景から区別しにくくなる。
クリアランスゾーンの乱雑：シルクスクリーンの文字、配線、またはビアがクリアランスリング内にあると、重心検出に干渉する。
大型または両面基板にグローバルマークが2つだけ：2点では平行移動と回転は補正できるが、伸び、縮み、ねじれは補正できない。
冗長な4つ目のグローバルマーク：余分なマークは幾何学的参照モデルを助けるどころか混乱させる可能性がある。
工具穴やシルクスクリーンドットをマークとして使用：これらは銅フィーチャーと同じ精度でエッチングされておらず、位置決め精度が低い。
マークを基板エッジやVカット線の近くに配置：クランプ、レール、ディパネル化ストレスがエッジから約5mm未満に配置されたマークを損傷または不明瞭にする可能性がある。
フレキシブル回路に銅固定なし：固体銅の固定がないと、フレキシブル材料の伸縮に伴ってフィデューシャルがドリフトする可能性がある。
まとめ
フィデューシャルマークは完成したPCB上の小さな詳細に見えるが、自動実装ラインがサブミリ精度で部品を配置し、効率的に生産し、欠陥をフィールド故障になる前に発見することを可能にするものである。基本——一貫したサイズ、ベア銅、適切なクリアランス、賢明な配置、歪みを補正するのに十分なマーク数——を正しく行うことは、高い初回通過歩留まりと少ない配置エラーに直接結び付く。初めての試作レイアウトを行う場合も、大量生産用の設計を洗練する場合も、フィデューシャルマークを後付けではなくPCBレイアウトのコア部分として扱うことは、実装結果を改善する最も簡単な方法の1つである。
