基板実装（Circuit Card Assembly / CCA）とは、プリント基板（PCB）に電子部品をはんだ付けし、機能する回路基板に仕上げる一連の製造プロセスです。PCB製造（Fabrication）が「裸の基板」を作る工程だとすると、基板実装はその基板に部品を実装して「動く基板」にする工程です。

本記事では、基板実装の定義、製造工程（7ステップ）、SMT?スルーホール?混載の3方式比較、メーカー選定基準まで詳しく解説します。

基板実装（Circuit Card Assembly）とは

Circuit Card Assembly（CCA）は、プリント基板（PCB）に電子部品やコネクタを実装した完成品に近い状態の回路基板を指します

。CCAとPCBの違いは以下の通りです。

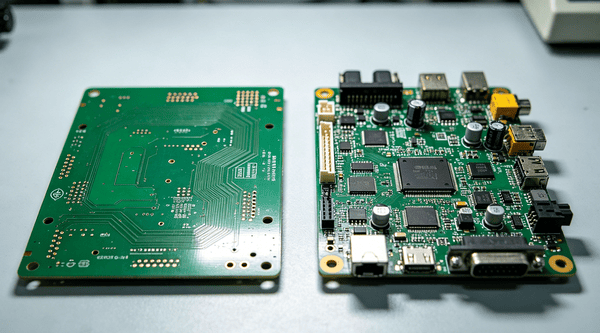

PCB（Printed Circuit Board）：銅箔パターンのみが形成された「裸の基板」
CCA（Circuit Card Assembly）：PCBに部品が実装された「完成基板」
PCBA（Printed Circuit Board Assembly）：CCAとほぼ同義。日本では「プリント基板実装品」と呼ばれることもあります。

基板実装の基本構成

CCAは主に以下の3要素で構成されます。

· プリント基板（PCB）：回路パターンが形成されたベース

· 電子部品：抵抗、コンデンサ、IC、コネクタなど

· はんだ：部品と基板を電気的?機械的に接合する材料

基板実装の製造工程（7ステップ）

基板実装の製造工程は、以下の7つのステップで構成されます。

Step 1: PCB製造

銅張積層板をエッチングして回路パターンを形成し、ドリル加工、めっき処理を経て「裸のPCB」を製造します。実装前には外観検査と電気テストが行われます。

Step 2: はんだペースト印刷

SMT実装では、まずPCBのパッド上にはんだペーストを印刷します。メタルマスク（ステンシル）を使用して、必要な位置に正確な量のクリームはんだを塗布します。この精度がその後の実装品質を左右します。

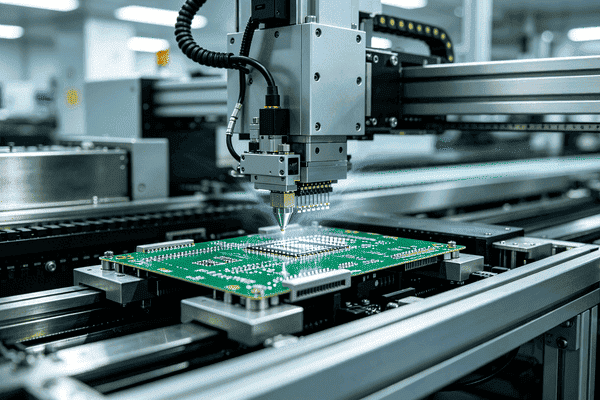

Step 3: 部品実装（マウンタ）

はんだペーストが印刷されたPCBに、高速マウンタ（ピックアンドプレースマシン）が電子部品を自動で実装します。1台あたり1時間に数万個の部品を実装可能で、QFNやBGAなどのファインピッチ部品にも対応します。

Step 4: リフローはんだ付け

部品が実装されたPCBをリフロー炉に通し、はんだペーストを加熱?溶融?冷却して部品を基板に固定します。温度プロファイルの管理が品質の鍵で、部品の熱ストレスを最小限に抑えるよう最適化されます。

Step 5: 挿入実装（DIP部品）

スルーホール部品（DIP IC、コネクタ、端子台など）は、リフロー後に挿入実装されます。部品を基板の穴に挿入し、ウェーブはんだ付けまたは手はんだで固定します。SMTと挿入実装の両方を使う「混載実装」が多くの産業用基板で採用されています。

Step 6: 検査（AOI / X線 / ICT）

実装後の検査は品質保証の要です。主な検査方法は以下の通りです。

· AOI（自動光学検査）：カメラではんだ接合部の外観を検査。部品欠落?位置ずれ?はんだブリッジを検出

· X線検査：BGAやQFNなど、外部から見えないはんだ接合部を透過検査

· ICT（インサーキットテスト）：プローブで基板の導通?抵抗?容量を測定し、電気的合格を確認

· ファンクションテスト：実際に電源を投入し、基板が期待通りに動作するかを検証

Step 7: コンフォーマルコーティング

必要に応じて、完成した基板に防湿?防塵のためのコンフォーマルコーティングを施します。湿気やほこり、化学物質から基板を保護し、車載や産業機器など信頼性が要求される用途で重要です。

基板実装の3つの方式

基板実装には主に3つの方式があり、それぞれ適した用途が異なります。

SMT実装（表面実装）

部品を基板表面のパッドにはんだ付けする方式です。小型部品に対応し、高密度実装が可能で、自動化率も高いため、現在の電子機器の大半で採用されています。

スルーホール実装（挿入実装）

部品のリード線を基板の穴に通してはんだ付けする方式です。SMTより機械的強度が高く、コネクタや端子台、大型部品に適しています。ただし実装密度は低くなります。

混載実装（SMT + DIP）

SMTとスルーホールの両方を組み合わせた実装方式です。多くの産業用基板や車載基板で採用され、面実装部品の高密度実装と挿入部品の機械的強度を両立します。

基板実装メーカーの選び方

基板実装メーカーを選ぶ際は、以下のポイントを確認します。

· 認証：ISO 9001（品質管理）、IPC-A-610（実装品質規格）、AS9100（航空宇宙）、ISO 13485（医療機器）

· 技術範囲：ファインピッチ部品、BGA、QFN、HDI基板への対応可否

· 検査設備：AOI、X線検査、ICT、ファンクションテストの有無

· 対応規模：試作-量産までの一貫対応が可能か

PCBgogoでは、基板製造から部品調達?実装?検査まで一貫対応のワンストップサービスを提供しています。各種認証に対応し、試作から量産まで幅広いニーズにお応えします。

産業別の基板実装応用例

基板実装はあらゆる電子機器に不可欠なプロセスです。主な産業別の応用例は以下の通りです。

· 民生機器：スマートフォン、タブレット、家電製品 — SMT実装が主流

· 車載：ECU、ADASセンサー、LEDヘッドライト — 高信頼性?混載実装

· 航空宇宙?防衛：フライトコントローラ、レーダー — IPC Class 3 / AS9100準拠

· 医療機器：患者モニタ、診断機器、植込型デバイス — ISO 13485 / 高信頼性実装

· 産業機器：PLC、ロボットコントローラ、電源 — 混載実装?長寿命設計

まとめ

基板実装（Circuit Card Assembly）は、PCBに電子部品を実装して機能する回路基板を製造するプロセスです。PCB製造とは異なり、部品実装?はんだ付け?検査?コーティングまでを含む一貫した製造工程を指します。

PCBgogoでは、プリント基板製造から部品実装?検査まで一貫対応のサービスを提供しています。基板実装に関するご相談やお見積りは、お気軽にお問い合わせください。

よくある質問（FAQ）

Q1. 基板実装とは何ですか？

基板実装は、プリント基板（PCB）に電子部品をはんだ付けし、機能する回路基板に仕上げる一連の製造プロセスです。PCB製造が「裸の基板」を作る工程であるのに対し、基板実装は部品を実装して「動く基板」にします。英語ではCircuit Card Assembly（CCA）またはPCBAと呼ばれます。

Q2. CCAとPCBの違いは何ですか？

PCBは銅箔パターンのみが形成された「裸の基板」で、部品は実装されていません。CCA（Circuit Card Assembly）は、PCBに電子部品が実装された完成品に近い状態の回路基板です。製造発注の際は、PCB製造（Fabrication）と基板実装（Assembly）を区別して依頼する必要があります。

Q3. SMTとスルーホール実装の違いは何ですか？

SMT（表面実装）は部品を基板表面に直接はんだ付けする方式で、高密度実装と自動化に適しています。スルーホール実装（挿入実装）は部品のリード線を基板の穴に通してはんだ付けする方式で、機械的強度が高いのが特長です。多くの産業用基板では両方を組み合わせた混載実装が採用されています。

Q4. 基板実装の工程には何がありますか？

主に7つのステップがあります。①PCB製造、②はんだペースト印刷、③部品実装（マウンタ）、④リフローはんだ付け、⑤挿入実装（DIP部品）、⑥検査（AOI/X線/ICT）、⑦コンフォーマルコーティング。品質保証には各工程での検査が重要です。

Q5. 基板実装メーカーの選び方は？

確認すべき主なポイントは、認証（ISO 9001、IPC-A-610など）、技術対応範囲（ファインピッチ/BGA/HDI）、検査設備（AOI/X線/ICT）、対応規模（試作-量産）です。基板製造から実装まで一貫対応できるメーカーを選ぶと、品質管理と納期の面で有利です。
