OLEDディスプレイは、完璧な黒表現、高コントラスト、薄型軽量という特長で、スマートフォンからテレビ、ウェアラブルまで幅広い市場を変革しています。これらのディスプレイを駆動するPCBは、従来の基板設計とは異なる独自の要件を持ちます。本記事ではOLED PCBのアーキテクチャ、設計上の考慮事項、製造プロセス、応用例を解説します。

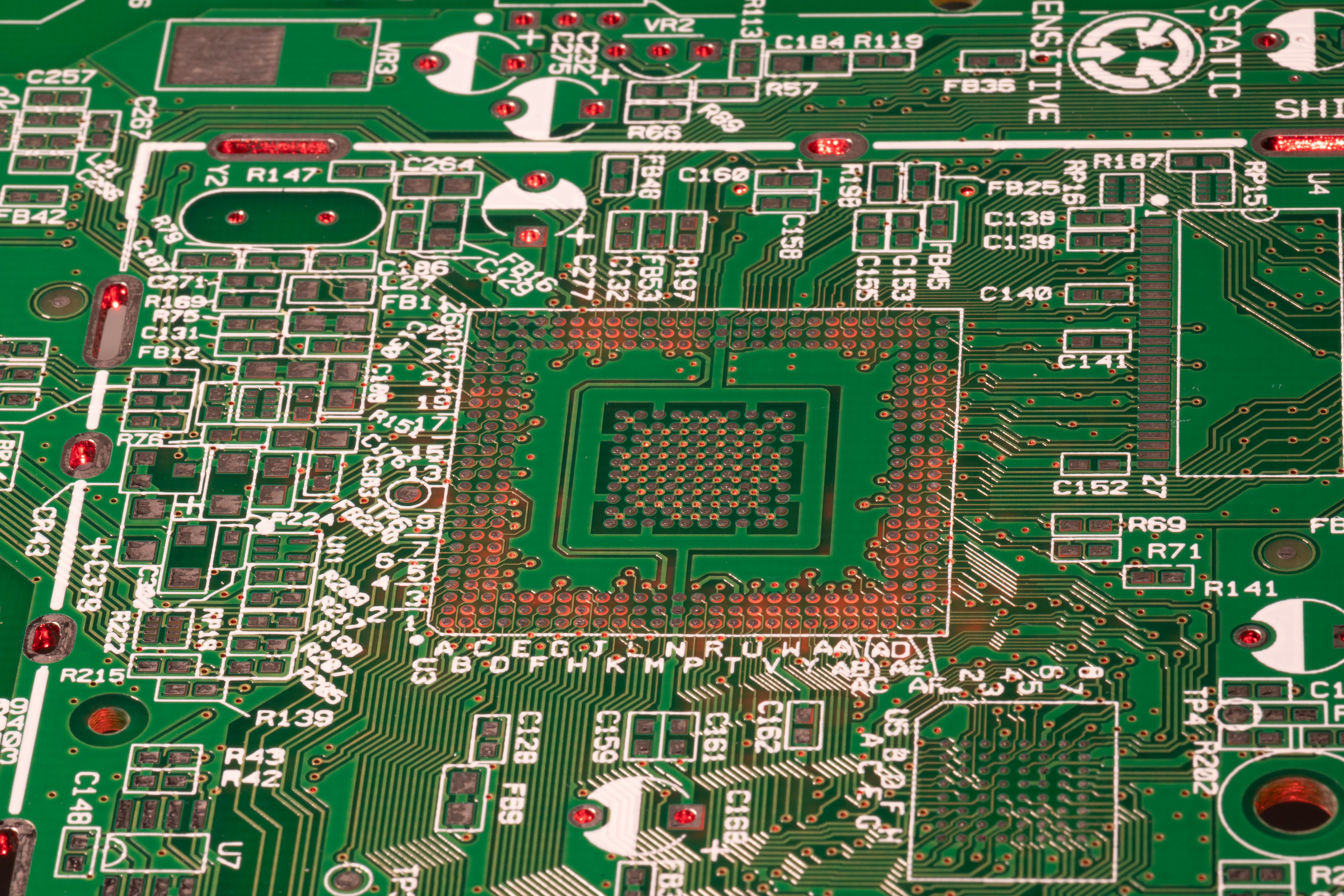

OLED PCBとは
OLED PCBは、OLEDディスプレイパネルの駆動と制御に特化したプリント基板システムです。OLEDピクセルは電流駆動デバイスであり、各サブピクセル（赤?緑?青）の輝度は電流によって正確に制御されます。OLED PCBは、ディスプレイパネル自体ではなく、その背面に配置され、電源供給、信号処理、タイミング制御を担当する複数の基板で構成されます。
OLED PCBアーキテクチャ：主要機能ブロック
1. OLEDドライバPCB
ドライバPCBは、各OLEDピクセルに正確な電流を供給するための基板です。OLEDは電圧駆動ではなく電流駆動であるため、ピクセルの輝度均一性は電流の精度に直接依存します。ドライバICはチップオンフィルム（COF）モジュールとしてパッケージ化されることが一般的で、薄膜トランジスタ（TFT）層を介してピクセルアレイに接続されます。
2. OLEDコントローラPCB
コントローラPCBは、タイミング制御と画像処理を担当します。ディスプレイインターフェース（MIPI DSI、eDPなど）からの映像データを受信し、フレームバッファリング、色調整、ガンマ補正を実行します。高リフレッシュレートやHDRコンテンツに対応するため、高速信号処理と十分なメモリ帯域が必要です。
3. 電源管理サブシステム
OLEDディスプレイには複数の電圧レールが必要です。ピクセル駆動用の高電圧（ELVDD/ELVSS）、ロジック用の低電圧、アナログ回路用の中間電圧など、複数の電源を効率的に生成?管理する必要があります。
4. 熱管理
OLEDパネルは動作中に発熱し、高温は輝度低下や有機材料の劣化を引き起こします。効率的な熱拡散のために、サーマルビア、銅面の最適化、必要に応じてグラファイトシートやヒートスプレッダが使用されます。
OLED PCBの種類：リジッド vs フレキシブル
項目 | リジッドOLED PCB | フレキシブルOLED PCB |
基板タイプ | リジッド（FR-4/ガラスエポキシ） | ポリイミド（PI）／LCP |
最小曲げ半径 | なし（非折り曲げ） | 0.1?1mm（用途による） |
層数 | 4?12層 | 2?6層 |
代表的用途 | テレビ、モニター、車載 | スマートフォン、ウェアラブル、折りたたみ |
フレキシブルOLED PCB
フレキシブルOLED PCBはポリイミド（PI）や液晶ポリマー（LCP）をベース材料とし、薄く曲げ可能な構造を持ちます。スマートフォンのベゼルレス設計や折りたたみディスプレイには不可欠で、0.1mm以下の曲げ半径に対応するものもあります。
OLED PCBの製造プロセス
材料準備と積層板選定
リジッドOLED PCBには高Tg FR-4や低損失材料が使用されます。フレキシブル基板にはポリイミドフィルムが標準で、LCPは高周波特性が要求される用途に選ばれます。
HDI層形成
OLED PCBは高密度実装が要求されるため、HDI技術が標準的に使用されます。レーザードリルによるマイクロビア（径50?75μm）の形成と逐次積層（ビルドアップ）工程を含みます。
銅めっきと配線形成
マイクロビア形成後、無電解銅めっきと電解銅めっきを経て配線パターンが形成されます。フレキシブル基板では、繰り返し曲げに耐える延性の高い銅箔が使用されます。
表面処理の選定
OLED PCBの表面処理は接続信頼性に直結します。ENIGが標準的ですが、COF接続にはACF（異方性導電フィルム）との適合性が重要です。
アセンブリ
OLED PCBの実装工程では、ドライバICのCOF実装、パッシブ部品のはんだ付け、フレキシブル基板とリジッド基板の接続などが行われます。
OLED PCBの応用分野
スマートフォン：OLEDパネルの駆動と制御を担うメインPCB。薄型化のためフレキシブルPCBとHDIリジッド基板のハイブリッド構成が一般的です。
車載ディスプレイ：ダッシュボード、インフォテインメント、ヘッドアップディスプレイに使用。高温動作と長期信頼性が要求され、AEC-Q100認証部品と厳格な熱設計が必要です。
ウェアラブル?AR/VR：小型?軽量?低消費電力が最優先。リジッドフレックス基板とマイクロLED/OLEDのハイブリッドが増加しています。
医療?業務用イメージング：高精度な診断機器向け。超高コントラストと色精度が要求され、厳格なEMC対策と医療認証（ISO 13485）が必要です。
OLED PCBの主要設計考慮事項
ピクセルアレイ間の電流マッチング：高精度抵抗ネットワークとレーザトリミングでばらつきを補正
電源ノイズ対策：PMIC出力から1mm以内にバルクデカップリングコンデンサを配置
サーマルビアの配置：露出パッドICの下に0.5mm以上のピッチで配置
MIPI DSIのインピーダンス制御：エッジ結合マイクロストリップ差動ペアで100Ω±10%を目標
曲げゾーンのルール（フレックス設計）：全配線を曲げ軸と平行に。配線幅/間隔は一定に
防湿対策：IPC Class SIR準拠のノークリーンフラックスを使用し、アセンブリ後はコンフォーマルコーティングを施す
まとめ
OLED PCBの設計と製造は、電流駆動精度、熱管理、高密度実装、フレキシブル基板技術など、独自の課題に対応する必要があります。OLED技術が折りたたみ可能、巻き取り可能、透明など新たなフォームファクタに拡大するにつれて、PCB設計の重要性はさらに高まっています。PCBgogoではOLED向けHDI基板やフレキシブルPCBの製造に対応しています。
