同じ図面の部品を複数作るとき、寸法や形状をできるだけ安定して再現するには、加工機の動きを一定の条件で制御する必要があります。CNC加工とは、コンピュータによる数値制御を用いて工作機械を動かし、材料を所定の形状に加工する方法です。

この記事では、CNC加工の基本的な仕組み、主な種類、メリットと注意点、NC加工や手動加工との違いを解説します。

重要ポイントCNC加工とは、コンピュータによる数値制御で工作機械を動かし、材料を所定の形状に加工する方法です。フライス加工、旋盤加工、穴あけ加工などに用いられますが、CNCは加工方法そのものではなく、工具の動きや加工条件を管理する制御方式を指します。

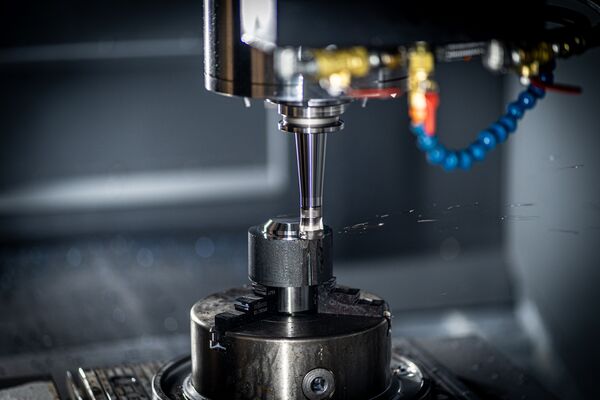

CNCは、Computer Numerical Control（コンピュータ数値制御）の略です。CNC加工では、コンピュータに基づくプログラムによって、工作機械の工具移動、主軸の回転数、送り速度、加工経路などを制御します。

ここでいうCNC加工は、特定の加工方法だけを指す言葉ではありません。CNC工作機械を使い、フライス加工や旋盤加工、穴あけ、ねじ加工などを行うための制御方式を表します。部品の形状や必要な精度に応じて、使用する機械、工具、プログラムは変わります。

CNC加工の仕組み・加工の流れ

CNC加工は、図面だけを機械に渡してすぐに始まるわけではありません。設計データを加工可能な指示へ変換し、材料や工具を準備したうえで加工・検査を進めます。

基本的な流れは次のとおりです。

図面・3Dデータ → CAD → CAM → NCプログラム → 工具・材料のセット → CNC加工 → 検査

まず、2D図面または3DデータをCADで作成・確認します。次にCAMを使用し、どの工具をどの順序で動かすかを検討して、加工用のNCプログラムを作成します。

NCプログラムを工作機械に読み込んだ後、材料を固定し、工具を取り付けます。加工後は、重要寸法、外観、バリの有無などを確認します。加工結果はプログラムだけで決まるものではなく、材料、工具、固定方法、加工条件、検査方法も関係します。

CNC加工の主な種類

CNCは制御方式であり、複数の加工方法に用いられます。代表的なものとして、CNCフライス加工、CNC旋盤加工、穴あけ加工があります。

CNCフライス加工

CNCフライス加工は、主に工具を回転させ、固定した材料を削る方法です。平面、溝、段差、穴、立体的な外形などの加工に使用されます。

部品形状に合わせて工具経路を設定できるため、複数の面や複雑な輪郭を持つ部品にも対応しやすい点が特徴です。ただし、実際に加工できる形状は、工具が届く方向や固定方法などの影響を受けます。

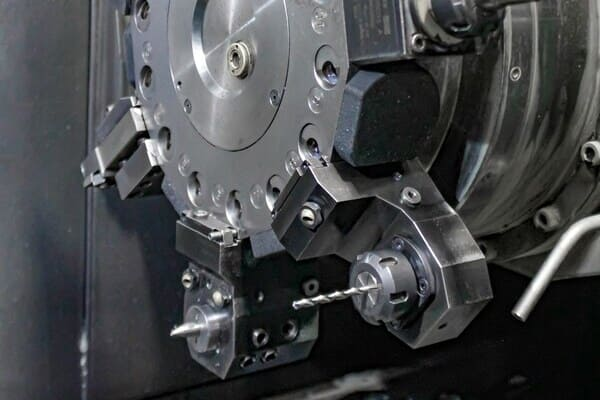

CNC旋盤加工

CNC旋盤加工は、材料を回転させ、工具を送りながら切削する方法です。シャフト、円筒、内径・外径を持つ部品、ねじ形状など、回転対称の形状に適しています。

旋盤でも、外径や端面を削るだけでなく、穴あけやねじ加工を組み合わせる場合があります。どの工程を1台で行えるかは、機械の構成と部品の要件によって判断します。

穴あけ加工・その他の加工

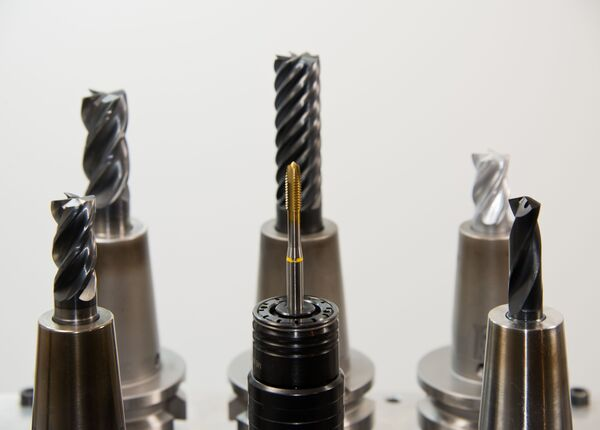

穴あけ加工では、ドリルなどの工具を使って材料に穴をあけます。CNC制御により、穴の位置、深さ、送り速度などをプログラムに基づいて管理できます。

また、ねじを形成するタップ加工なども、部品仕様に応じてCNC加工の工程に組み込まれます。本記事ではCNC加工の基礎に絞るため、研削、放電加工、レーザー加工などの異なる加工体系は詳しく扱いません。

CNC加工の用途

CNC加工は、寸法や形状を管理しながら部品を製作したい場面で用いられます。代表的な用途には、精密機械部品、自動車・医療・航空関連機器の部品、治具・固定具、設備用部品などがあります。

試作部品にも、繰り返し生産する部品にも利用されます。ただし、CNC加工が適しているかどうかは、数量だけで決まるわけではありません。材料、部品形状、要求精度、表面処理の有無、納期とコストの条件をあわせて確認する必要があります。

CNC加工のメリット

同じ形状を繰り返し加工しやすい

加工経路や条件をプログラムとして設定できるため、同じ条件での加工動作を再現しやすくなります。複数個の部品を製作する場合や、加工条件を記録して管理したい場合に役立ちます。

ただし、再現性はプログラムだけで保証されるものではありません。工具の摩耗、材料のばらつき、固定状態なども結果に影響します。

複雑な形状に対応しやすい

複数軸の動きや設定した工具経路を利用することで、手動操作では難しい形状にも対応しやすくなります。たとえば、複数の面、曲線を含む外形、一定の位置関係が求められる穴などを加工する際に、プログラム制御が役立ちます。

一方で、深い溝、細すぎる形状、工具が届かない箇所などには制約があります。複雑な形状であるほど、加工前に工具経路と固定方法を確認することが重要です。

加工条件を管理しやすい

工具の回転数、送り速度、切込み量、加工順序などを事前に設定し、条件を再利用できます。加工内容を標準化しやすいため、設計変更や追加生産の際にも検討の土台になります。

設定値が適切かどうかは、材料や工具によって異なります。加工条件の設定には、部品要件と加工上の制約を踏まえた判断が必要です。

作業者の安全性向上につながる

加工中の工具の動きは機械内で制御されるため、作業者が回転工具や切削部に直接触れる機会を減らすことにつながります。自動運転中であっても、段取り、工具交換、清掃、異常時の対応には安全手順が必要です。

CNC加工は「完全に人が不要」という意味ではありません。プログラム確認、材料の固定、加工状態の監視、検査は、品質と安全の両方に関わる工程です。

CNC加工の注意点・限界

CNC加工には、加工前の準備が必要です。CAD/CAMデータ、NCプログラム、工具、材料の固定方法を整えるため、単純な部品や少量の加工では、準備時間や費用が相対的に大きくなることがあります。

また、CNCという制御方式だけで精度が決まるわけではありません。工具の剛性、材料特性、熱変形、機械の状態、装着方法、測定方法などが、寸法や表面状態に影響します。

どのような材料、形状、公差でも無条件に加工できるわけではない点にも注意が必要です。CNC加工を選ぶ際は、部品図面をもとに、形状・数量・材質・精度・コスト目標を加工先と確認します。

CNC加工とNC加工の違い

NCはNumerical Control（数値制御）の略で、数値による指示を用いて機械を制御する考え方です。CNCはComputer Numerical Controlであり、コンピュータを利用して数値制御を行う方式と理解できます。

そのため、CNC加工とNC加工は、常に完全に別の加工方法として対立するものではありません。現場では「NC旋盤」「NC加工」のように、コンピュータ制御の設備も含めた広い意味でNCという言葉が使われることがあります。

サービスや設備を確認する際は、名称だけで判断せず、対応できる加工方法、材料、寸法、精度、検査内容を個別に確認することが大切です。

CNC加工と従来の手動加工の違い

手動加工とCNC加工は、どちらが常に優れているという関係ではありません。部品の形状、数量、変更の頻度、現場での調整の必要性によって、適した方法は異なります。

実際には、CNC加工にも段取りや確認作業があり、手動加工にも熟練した技術が必要です。部品ごとの条件を整理したうえで、加工方法を選びます。

CNC加工を外注する際に確認したいこと

CNC加工を外注する場合は、見積もり前の情報をできるだけ整理すると、加工可否を判断しやすくなります。最低限、次の内容を確認します。

• 部品の材料と数量

• 希望納期

• 2D図面または3Dデータ

• 重要寸法と公差

• 表面処理、面取り、バリ取りなどの要求

• 検査成績書など、必要な検査内容

これらの情報は、加工方法、工具、固定方法、検査の検討につながります。仕様に不明点がある場合は、製作前に確認し、認識のずれを減らすことが重要です。

まとめ

CNC加工とは、コンピュータによる数値制御で工作機械を動かし、材料を所定の形状に加工する方法です。フライス加工、旋盤加工、穴あけ加工などに利用され、同じ加工動作を再現しやすく、複雑な形状にも対応しやすい特徴があります。

ただし、CNC加工には図面、プログラム、工具、固定、検査といった準備が必要です。実際の加工可否や最適な方法は、部品の形状、材料、数量、精度、コスト条件をもとに確認しましょう。

FAQ

CNCとは何の略ですか？

CNCはComputer Numerical Controlの略で、日本語ではコンピュータ数値制御といいます。コンピュータを使って、工作機械の動きや加工条件を数値に基づいて制御する方式です。

CNC加工とNC加工は同じですか？

CNCは、コンピュータを用いたNC（数値制御）の一種と理解できます。現場ではCNC設備を含めて「NC」と呼ぶこともあるため、名称だけでなく、対応可能な加工内容を確認することが重要です。

CNC加工では何が作れますか？

平面、溝、穴、円筒形状、ねじ形状などを持つ機械部品の加工に用いられます。実際に加工できる形状や材料は、機械、工具、固定方法、部品仕様によって異なります。

CNC加工は完全自動ですか？

加工中の動作はプログラムで制御されますが、CAD/CAMデータの準備、プログラム確認、工具と材料のセット、加工状態の確認、検査には人による作業と判断が必要です。

CNC加工は手動加工より必ず安いですか？

必ずしも安いとは限りません。CNC加工は準備に時間や費用がかかる場合があり、部品の形状、数量、精度、納期によって適した方法とコストは変わります。
