PCB部品とは?基板上の主要部品と役割を解説
0 0 Jul 23.2026, 17:47:40

PCBを発注すると、銅、ソルダーマスク、シルクスクリーンのみのベア基板が届きます。まだ何も機能していません。部品こそがその基板を動作する回路に変えるものであり、部品選定を正しく行うことが、初回実装時の問題の大部分を防ぎます。

本ガイドでは、抵抗器からマルチコアプロセッサまで、PCB部品の種類、識別方法、実装方式、選定のポイントについて解説します。

PCB部品とは

PCB部品とは、プリント基板にはんだ付けまたは挿入される物理的な部品であり、基板に動作機能を付与します。1円の抵抗器からマルチコアプロセッサまでを含みます。「PCB部品」「基板部品」「電子部品PCB」はすべて同じものを指します。

  • 受動部品(抵抗、コンデンサ、インダクタ)— 電気エネルギーを整形または蓄積しますが、動作に電源を必要としません。

  • 能動部品(トランジスタ、ダイオード、集積回路)— 動作に電力を必要とし、信号のスイッチング、増幅、処理が可能です。

基板自体は「部品」ではありません。銅トレース、ビア、ソルダーマスク、シルクスクリーンは、部品が接続され所定の位置に留まるためのホスト構造です。

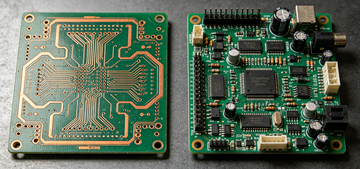

基板自体と部品を搭載した基板

ほぼすべての基板で見られる主要PCB部品

ほとんどの基板は、アプリケーションに関係なく、同じ主要部品タイプのリストから構成されています。以下が各部品の機能とシルクスクリーン上のラベルです。

部品RefDes機能代表的な定格
抵抗器R電流制限、分圧1Ω〜数MΩ
コンデンサC電荷蓄積、ノイズフィルタ、デカップリングpF〜数千μF
インダクタL磁界にエネルギー蓄積、スイッチングノイズフィルタnH〜数mH
ダイオードD一方向のみ電流を通過順方向電圧0.2〜0.7V
トランジスタ/MOSFETQ信号のスイッチングまたは増幅mA〜数十A
集積回路U/ICパッケージ化された機能(処理、制御、I/F)ピン数3〜1000+
コネクタJ基板とケーブル/他基板の接続電流定格1A〜10A
スイッチ/リレーSW/K手動/電気駆動の接点スイッチング接点定格は幅広い
水晶/発振器Y/XICに安定したクロック周波数を提供kHz〜数十MHz

適切なPCB部品選択のメリット

部品選定を正しく行うことで、回路図の段階をはるかに超えたメリットが得られます。

  • 信頼性の高い動作:適切な電圧、電流、温度マージンで定格された部品は、フィールドで基板故障の原因になる可能性がはるかに低くなります。

  • コンパクトで効率的なレイアウト:適切なパッケージサイズにより、基板スペースを無駄にすることなくフットプリント目標を達成できます。

  • 量産時の低コスト:標準的な複数ソースの部品は、単一ソースや生産終了間近の部品に伴う価格高騰を回避します。

  • 修理とテストの容易さ:極性マーカーが明確でフットプリントにアクセスしやすい部品は、リワークやフィールドサービスでの診断と交換が迅速です。

PCB部品を定義する主要特性

機能に加えて、4つの特性が部品が設計で実際に機能するかどうかを決定します。

  1. パッケージとフットプリント:例えば0402抵抗器(1.0mm x 0.5mm)と1206(3.2mm x 1.6mm)の違い。小型化はスペースを節約しますが、実装とリワークの難易度が上がります。

  2. 実装方法:スルーホール(THT)または表面実装(SMT)。この選択により、部品のはんだ付け方法と必要な基板スペースが決まります。

  3. 電気的定格:電圧、電流、電力、温度定格。回路の実際の動作条件よりもマージンを持たせることが理想的です。

  4. リファレンスデザイナ:シルクスクリーン上のラベル(R1、C5、U3)で、物理的な部品を回路図およびBOM上のラインに結び付けます。

PCB部品の実装方法:THT vs SMT

上記の表にあるほぼすべての部品は、スルーホールまたは表面実装のバージョンで提供されており、実装方法によってはんだ付け方式、必要スペース、機械的強度が変わります。

特徴THT(スルーホール)SMT(表面実装)
実装方法リード線を穴に挿入基板表面のパッドに実装
接合強度高い — 機械的に固定低い — 表面接着のみ
基板密度低い — 穴+リードのクリアランス必要高い — 部品を密に配置可能
代表的な部品コネクタ、電源部品、高振動部品抵抗、コンデンサ、IC、高密度ロジック
リワーク容易 — はんだごてで除去困難 — 熱風またはリフローリワークが必要

実際の基板上でPCB部品を識別する方法

BOMなしで実装済み基板を見るとき、リファレンスデザイナが最速の識別手段です。

RefDesを確認:シルクスクリーンに印刷されたR14、C22、U3など。アルファベットがカテゴリを示し、数字がその基板上でのユニークな番号です。

極性マーカーを確認:ダイオードのストライプはカソード、短いパッドまたは「−」は電解コンデンサの負極、ドットまたはノッチはICのピン1を示します。

フットプリントをBOMと照合:値だけでなく、物理的なパッケージ(0603、SOT-23、QFN)が指定と一致することを確認します。

ICとダイオードのトップマークコードを読み取り、シルクスクリーンだけでは不十分な場合にメーカーの部品番号と照合します。

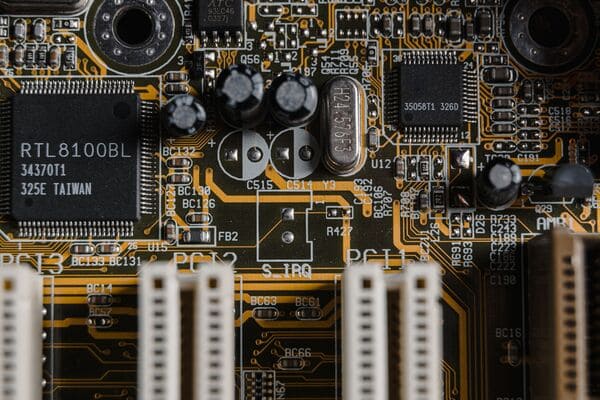

部品を識別する

部品選定ミスがPCB発注を遅らせる原因

BOM提出から完成基板までの遅延のほとんどは、いくつかの繰り返し発生する問題に起因します。

  • フットプリント不一致:BOMで指定されたパッケージサイズとレイアウトで使用されたサイズが異なり、部品がパッドに物理的に適合しません。

  • RefDesとBOMのマッピング不一致:リファレンスデザイナの重複や欠落により、間違った部品が間違った位置に配置されます。

  • 定格不足の部品:電圧や温度マージンなしで指定された部品は、初期テストには合格してもフィールドで早期に故障する可能性があります。

  • 生産終了または単一ソース部品:セカンドソースがなく生産終了が近い部品は、代替品の認定に数週間を要し、生産を停滞させる可能性があります。

これらの問題は回路図を読むだけでは発見できません。部品発注前にBOMを実際のフットプリントと在庫状況に照らしてチェックしたときに初めて明らかになります。

BOMと基板部品を最初から正しく揃える

誤ったフットプリントや欠落したリファレンスデザイナは、BOMレビューの段階では安価に修正できますが、基板が実装された後では高額な修正が必要になります。初回製造がスムーズに進むか再設計になるかの差は、実装開始前に部品を実際のレイアウトと照合したかどうかにかかっています。

PCBgogoでは、BOMをフットプリント、在庫状況、DFMルールに照らしてクロスチェックし、部品が1つも配置される前に問題を検出します。また、調達が困難な品目については直接部品を調達することも可能です。その結果、製造中の保留が減り、再設計が減り、BOMアップロードから完成基板までの道のりが短縮されます。

FAQ

PCB部品とPCBコンポーネントの違いは?

違いはありません。PCB部品、PCBコンポーネント、基板部品はすべて同じものを指します。基板に実装される物理的なデバイスであり、ベア基板(銅、ソルダーマスク、シルクスクリーン)自体ではありません。

ラベルのない基板部品の識別方法は?

パッケージ形状とピン数を一般的なフットプリント(SOT-23、0603、SOIC)に照合し、印刷されたトップマークコードを部品データシート検索でクロスリファレンスします。シルクスクリーン上のリファレンスデザイナが最初にカテゴリを絞り込みます。

SMTとTHTの使い分けは?

SMTは小型で高密度な実装が必要な場合に適しており、抵抗、コンデンサ、ICなどに使用します。THTはコネクタや重量部品など機械的強度が必要な場合に適しています。多くの最新基板では両方を混在させて使用します。

リファレンスデザイナ(R1、C5)の意味は?

リファレンスデザイナ(RefDes)は基板上の各部品を一意に識別するためのラベルです。アルファベット部分(R、C、U、Qなど)が部品の種類を示し、数字部分が基板上での連番です。回路図とBOMの対応付けに使用されます。

BOM作成で最も注意すべきことは?

フットプリントとRefDesの一致を徹底することです。BOMで指定されたパッケージサイズが実際のレイアウトと一致しているか、RefDesに重複や欠落がないかを確認します。また、部品に十分な電圧・温度マージンがあること、セカンドソースが確保されていることも重要です。
