PCB（プリント基板）は、銅箔層、絶縁層、ソルダーマスク、シルクスクリーンなど複数の層を積層して構成されています。この層構造（レイヤー構成）を理解することは、適切な基板設計と製造にとって不可欠です。

本記事では、PCB層構成の基礎、各層の役割、片面?両面?多層基板の違い、スタックアップ設計のポイント、そして必要な層数の選び方まで詳しく解説します。

PCB層構成とは？

PCB層構成（PCB Layer Stackup）とは、銅箔、絶縁材（コア?プリプレグ）、ソルダーマスク、シルクスクリーンなどの各層をどのように積層するかを定義したものです。層構成によって基板の電気的特性、信号品質、EMC性能、機械的強度が決まります。

層数が増えるほど配線の自由度は向上しますが、製造コストも上昇します。そのため、必要な性能とコストのバランスを考慮した層構成の選択が重要です。

PCBを構成する各層の役割

すべてのPCBは、以下の基本的な層タイプから構成されています。

コア材?絶縁層（Core / Substrate）

基板の土台となる絶縁材料です。機械的強度と電気的絶縁性を提供します。最も広く使用されているのは FR-4（ガラス繊維強化エポキシ樹脂）で、高周波設計ではRogersやPTFE系の低誘電率材料が使用されることもあります。

銅箔層（Copper Layer）

電気信号を伝送する導電層です。銅箔を基材にラミネートし、不要部分をエッチングで除去して回路パターンを形成します。銅箔の厚さは通常 1oz（約35μm） が標準で、大電流回路では2oz以上の厚銅が使用されます。銅箔層は、信号配線用のシグナル層と、電源供給用のプレーン層に分類されます。

プリプレグ（Prepreg）

コア材と銅箔の間、またはコア材同士の間に挿入される半硬化状態の絶縁シートです。加熱?加圧によって硬化し、各層を接着する役割を果たします。プリプレグの厚みや誘電率は、スタックアップ設計においてインピーダンス制御に大きく影響します。

ソルダーマスク（Solder Mask）

銅箔配線を酸化や環境ダメージから保護するための薄いポリマー被覆層です。はんだ付け時のブリッジ短絡を防止する役割も持ちます。多くの基板では緑色ですが、青?赤?黒?白も選択可能です。

シルクスクリーン（Silkscreen）

基板最外層に印刷される文字情報です。部品番号（R1、C3、U5など）、極性マーク、メーカーロゴ、基板リビジョン番号などが含まれます。電気的性能には影響しませんが、実装精度や保守に重要な役割を果たします。

層数によるPCBの種類

銅箔層の数によってPCBは以下のように分類されます。

片面基板（Single Layer PCB）

基板の片面のみに銅箔がある最もシンプルな構造です。部品と配線が同一面に配置されるため、設計は単純で製造コストも最も低くなります。基本的なLED駆動回路や電源アダプタ、リモコンなど、部品密度の低い簡易回路に適しています。

両面基板（Double Layer PCB）

基板の両面に銅箔があり、ビア（スルーホールなど）で表裏の銅箔層を接続します。片面基板と比べて配線の自由度が大幅に向上し、部品密度も高められます。コスト増はわずかであり、現在の民生?産業機器で最も一般的に使用されているタイプです。

4層基板

内外合わせて4層の銅箔を持つ基板です。一般的な4層基板のスタックアップは以下の通りです。

L1：信号層
L2：GNDプレーン
L3：電源プレーン
L4：信号層

内層にGNDプレーンと電源プレーンを配置することで、ノイズ対策（EMI/EMC対策）、シグナルインテグリティの向上、安定した電源供給が実現できます。高速デジタル回路やマイクロプロセッサ、FPGA、ミックスドシグナル回路の標準的な選択肢です。

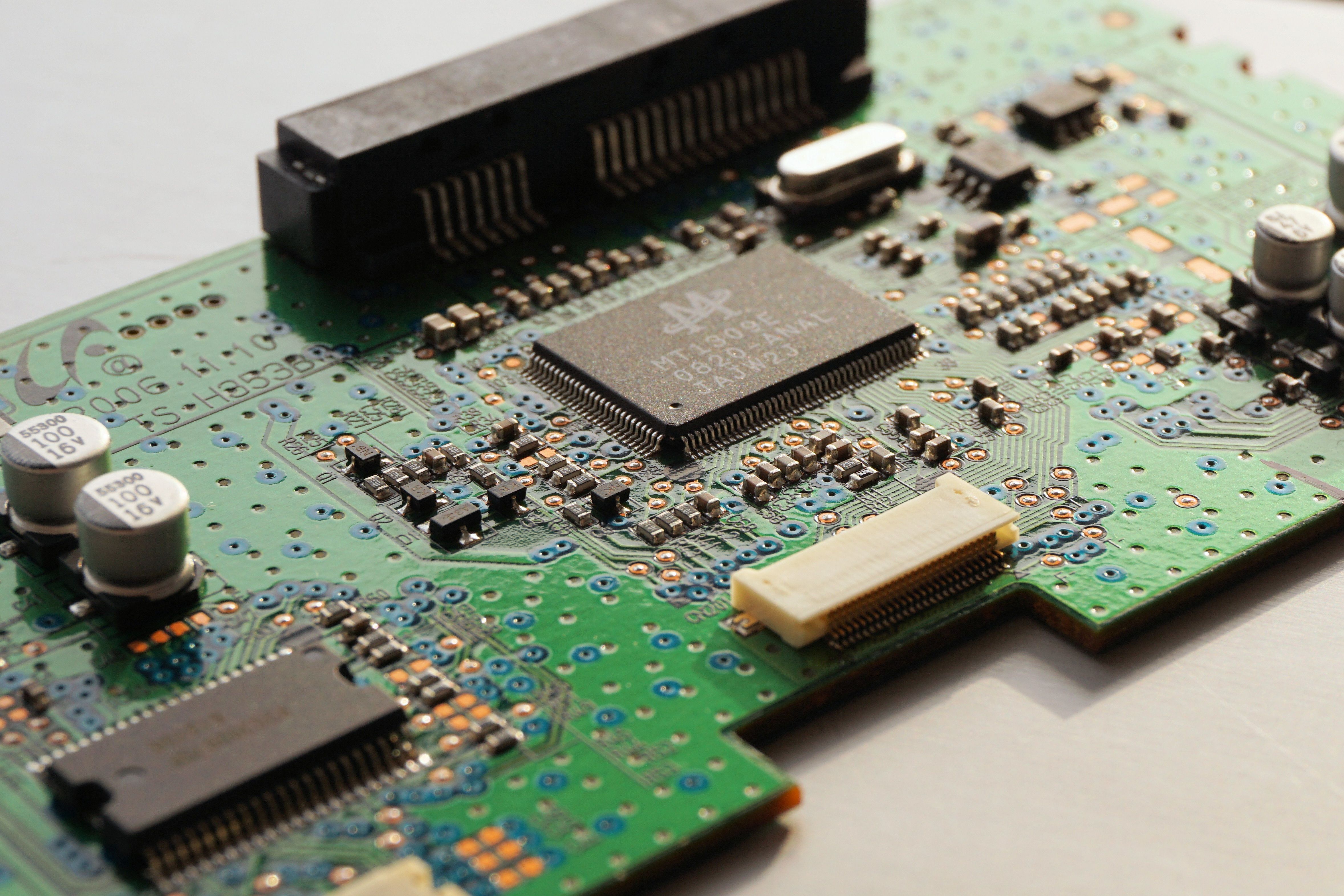

多層基板（6層以上）

6層以上の基板では、シグナル層とプレーン層を交互に配置することで、さらなる配線密度の向上と信号品質の最適化が可能です。サーバーマザーボード、通信インフラ機器、ADAS（先進運転支援システム）など、高性能が要求される用途で使用されます。

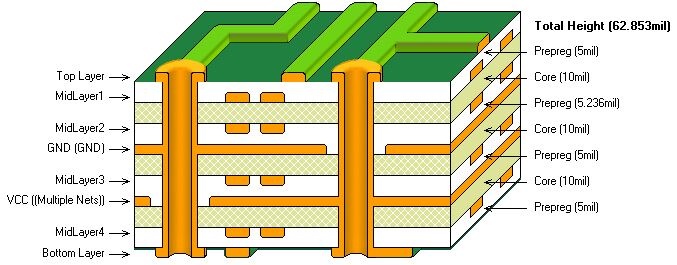

PCBスタックアップとは？設計の基本原則

PCBスタックアップとは、各層（銅箔、コア、プリプレグ）の具体的な配置と順序を定義したものです。適切なスタックアップ設計は、シグナルインテグリティ、パワーインテグリティ、インピーダンス制御、EMI/EMC対策に直接影響します。

スタックアップ設計の基本原則：

· 対称性：層構成は中央に対して対称にし、反り（ワーピング）を防止する

· リファレンスプレーン：高速信号層の隣には必ずGNDまたは電源プレーンを配置する

· 電源分配：電源プレーンとGNDプレーンは近接させ、低インダクタンスな電源供給経路を形成する

· レイヤーペアリング：信号層とリファレンスプレーンをペアにし、距離（誘電体厚）でインピーダンスを制御する

必要なPCB層数の選び方

適切な層数は設計要件によって異なります。以下の要素を考慮して判断します。

· 部品密度：部品数が多く狭ピッチ実装の場合は、より多くの配線層が必要

· 信号種類：高速信号（USB 3.x、PCIe、DDR）は制御インピーダンスとリファレンスプレーンが必要で、最低4層を推奨

· 電源要件：複数の電圧レールがある場合は専用の電源プレーンが有効

· EMI/EMC対策：FCC、CE規格に適合するには、4層以上のプレーン構成が推奨される

· 予算：層数が増えるほど製造コストは上昇。必要な性能とコストのバランスを検討する

一般的な目安として、単純な低周波設計は1-2層、マイコンベースの設計は2-4層、高速デジタルは4-8層、複雑なRFやサーバー用途は10層以上となります。

まとめ

PCB層構成は、基板設計において最も基本的でありながら重要な要素です。片面基板から多層基板まで、各層構成には適した用途とトレードオフがあります。

PCBgogoでは、2層基板から多層基板まで、用途に応じたPCB製造?実装サービスを提供しています。層構成やスタックアップ設計についても技術サポートを行っていますので、お気軽にご相談ください。

よくある質問（FAQ）

Q1. PCBは何層必要ですか？

設計の複雑さによります。単純な回路では1-2層、マイコンベースの設計では2-4層、高速デジタルやFPGAを使用する設計では4-8層が目安です。必要な信号数、部品密度、EMI/EMC要件を考慮して決定します。

Q2. 2層基板と4層基板の違いは何ですか？

2層基板は表裏2面に銅箔があるのに対し、4層基板は内層にGNDプレーンと電源プレーンを追加できます。これにより、ノイズ耐性、シグナルインテグリティ、EMI性能が大幅に向上します。高速デジタル回路やノイズに敏感な設計では4層基板が推奨されます。

Q3. 多層基板は最大何層まで可能ですか？

一般的なPCBメーカーでは10層以上の多層基板にも対応可能で、用途によっては20層以上の高多層基板も製造されています。ただし、層数が増えるほどコストとリードタイムが増加します。

Q4. PCBスタックアップとは何ですか？

PCBスタックアップとは、銅箔、コア材、プリプレグなどの各層の配置順序と厚みを定義した設計情報です。適切なスタックアップ設計により、インピーダンス制御、シグナルインテグリティ、EMI対策が最適化されます。

Q5. FR-4は何層基板でも使用できますか？

FR-4は標準的な4層-8層基板まで幅広く使用されています。10層を超える基板や高周波設計では、材料特性（誘電率、誘電正接）を考慮して、Rogersや低損失材料とのハイブリッド構成が検討されることがあります。

Q6. 多層基板とは何ですか？

多層基板とは、3層以上の銅箔層を持つPCBのことです。通常は4層以上の基板を指し、内層に電源プレーンやGNDプレーンを配置することで、ノイズ耐性や配線密度が向上します。スマートフォンやサーバー、医療機器など、高性能が要求される電子機器で標準的に使用されています。

Q7. 4層基板とは何ですか？

4層基板は、表面2層と内側2層の合計4層の銅箔を持つPCBです。内層をGNDプレーンと電源プレーンに割り当てることで、シグナルインテグリティとEMI性能が2層基板から大幅に向上します。高速デジタル回路やマイコン搭載設計の標準的な選択肢です。
