PCB設計ソフトの選択は、車を選ぶのに似ています。初心者は16層サーバー基板を設計するエンジニアと同じツールを必要とせず、初期の誤った選択は後でワークフロー全体を再学習することを意味します。
本ガイドでは、現在利用可能な最強の無料および有料PCB設計ソフトウェア、それぞれの得意分野、そしてアップグレードのタイミングについて解説します。
PCB設計ソフトに求めるべき要素
優れたPCB設計ソフトウェアは、いくつかのコア要素に集約されます。
層数と配線能力：無料ツールは2〜4層に制限されることが多いが、有料ツールは無制限の層をサポート
シミュレーション精度：リアルタイムSPICEシミュレーションで製造前に回路の問題を発見
設計ルールチェック（DRC）：自動化されたクリアランスと接続性チェックで大規模基板の工数を削減
ライブラリと部品管理：フットプリントの検索、再利用、整理のしやすさ
チームワークフロー：複数エンジニアが関わる場合のバージョン管理とマルチユーザ編集
核となる質問は「単発のプロジェクトを設計しているのか、繰り返し製造・改訂する製品を計画しているのか」です。その答えが、無料と有料のどちらが適切かを決定します。
1. KiCad — 総合最強の無料PCB設計ツール
KiCadは、層数、基板サイズ、商用利用に制限のない無料のオープンソースPCB設計ツールです。主な強みは以下の通りです。
プロトタイプから量産まで、どの段階でもライセンス費用が不要
ngspiceによる内蔵SPICEシミュレーション、別途ソフト不要
3D基板ビューアで発注前に部品のフィットを確認可能
活発なオープンソースコミュニティにより維持された数千の無料フットプリントとシンボル
KiCadは、サブスクリプションなしでプロフェッショナルグレードのツールを求めるメーカー、学生、小規模チームにとって自然な出発点です。

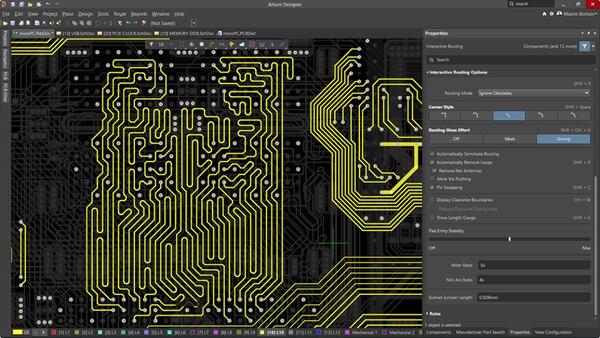

2. Altium Designer — プロフェッショナルエンジニアリングチーム向け
Altium Designerは、厳しい納期の下で複雑な高層基板を管理するエンジニア向けに構築された有料サブスクリプションベースのツールです。以下の点で際立っています。
作業中に配線とクリアランスの問題をリアルタイムで警告するDRC
強力なライブラリ管理とバージョン制御、複数エンジニアが同じ設計を編集する場合に有用
メカニカルCADツールとの統合により、電気設計と機械設計チーム間の連携を効率化
保証されたサポートと頻繁なアップデートを必要とするチームは、大規模プロジェクトで節約される時間によってAltiumのコストが正当化されると考えています。

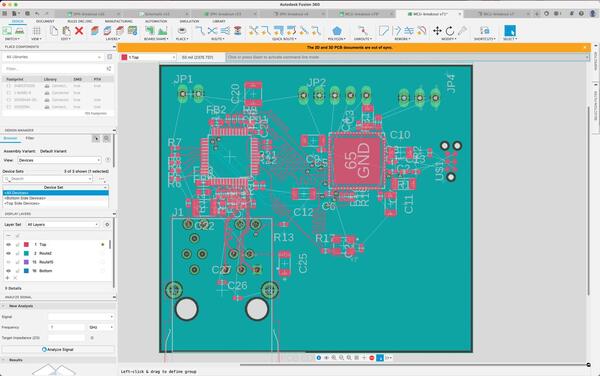

3. Fusion 360 Electronics — 電気設計と機械設計の連携に最適
Fusion 360 Electronicsは、旧EagleプラットフォームをベースにしたAutodeskのPCBツールで、電気設計と機械設計を同一環境で行えるようにします。エンジニアはPCBが筐体にどのように収まるかをリアルタイムで確認でき、電気チームと機械チーム間のやり取りを削減します。これは民生電子機器や製品設計において、基板形状と筐体のフィットが配線そのものと同様に重要である場合に適しています。
4. Cadence Allegro / OrCAD — エンタープライズ向け大規模設計
CadenceのAllegroおよびOrCADプラットフォームは、航空宇宙、通信、サーバーハードウェアで一般的なエンタープライズレベルのPCB設計向けに構築されています。OrCADは回路図キャプチャとシミュレーションを担当し、Allegroは高度なレイアウトと製造準備に焦点を当てています。両プラットフォームとも、数十層の基板と厳格な信号整合性要件をサポートします。学習曲線は急でコストも大きいですが、大規模なエンジニアリング組織にとっては、その制御の深さが必要とされることが多いです。
5. DesignSpark PCB — 部品調達連携型の無料代替ツール
DesignSpark PCBは、RS Componentsが提供する無料ツールで、回路図キャプチャとPCBレイアウトにRSの部品ライブラリと価格データへの直接アクセスを組み合わせています。KiCadのコミュニティ駆動型モデルとは異なり、DesignSparkは商用ディストリビューターによって維持されているため、より安定した長期サポートを提供しますが、独立したユーザーコミュニティは小さくなります。設計段階で実際に購入可能な部品データにアクセスしたいエンジニアに適しています。
6. Flux.ai — AIアシスト型の注目ツール
Flux.aiは、ブラウザベースのPCB設計ツールで、回路図キャプチャとレイアウトにAIコパイロットを追加し、作業中に部品を提案したり一般的な設計エラーを検出したりします。これは、フットプリント選択や初期配線などの反復作業を削減するAI支援ワークフローへの幅広いシフトを反映しています。複雑な基板ではまだ確立されたツールの代替にはなりませんが、AIがPCB設計を変革し続ける中で注目に値します。
無料 vs 有料：アップグレードのタイミング
以下の表は、無料版と有料版のコア機能を比較し、アップグレードが実際に効果を発揮するタイミングを明確にします。
| ソフトウェア | コスト | 層数制限 | 最適なユーザー |
|---|---|---|---|
| KiCad | 無料 | 無制限 | ホビイスト、スタートアップ、学生 |
| DesignSpark PCB | 無料 | バージョンによる | 部品調達連携設計 |
| Altium Designer | 有料（サブスク） | 無制限 | プロフェッショナルチーム、複雑基板 |
| Cadence Allegro/OrCAD | 有料（エンタープライズ） | 無制限、高速対応 | 航空宇宙、通信、サーバー |
IPC-2221（PCB設計の一般規格）によると、層数とスペーシング要件は信号速度と電流負荷に応じて大幅に増加し、まさにそこで有料ツールの高度なDRCがそのコストに見合う価値を発揮します。個人使用または低量産製品の基板を設計する場合、KiCadでほぼすべてのニーズをカバーできます。複数のエンジニアを管理しているか、厳格な信号整合性要件のある基板を設計している場合、有料ツールの自動化によって節約される時間が通常はサブスクリプションコストを上回ります。
設計ファイルから基板製造へ
レイアウトが確定したら、正しく製造するために以下の具体的な手順を踏みます。
Gerberファイル（またはODB++）を、BOMおよび実装が必要な場合はピックアンドプレースファイルとともにエクスポート
選択したメーカーの製造能力に対して設計ルールを再確認（特に最小トレース幅と穴サイズ）
量産に入る前に製造性レビューを依頼。早期に問題を発見する方が製造後の手直しよりはるかに低コスト
PCBgogoは、上記のすべてのツールからエクスポートされたGerberおよびBOMファイルを直接扱い、製造前に設計をレビューしてコストのかかる手直しになる前に問題を発見します。
FAQ
初心者におすすめの無料PCB設計ソフトは？
KiCadが最適な出発点です。層数や基板サイズに制限がなく、コミュニティ製のフットプリントライブラリも豊富です。一部のツールより初期学習曲線は急ですが、習得したスキルは後でプロフェッショナルな作業に直接転用できます。
KiCadはプロでも使える？
はい。KiCadはあらゆる規模の企業で商用利用されており、量産出荷される製品にも使用されています。内蔵のバージョン制御など一部のエンタープライズ機能は欠けていますが、多くのチームはGitなどの外部ツールと組み合わせてそのギャップを補っています。
無料PCB設計ソフトを商用製品に使用できますか？
KiCadやDesignSpark PCBを含むほとんどの無料PCB設計ツールは、ライセンス料なしで商用利用を許可しています。ただし、商用製品を出荷する前に各ツールのライセンス条件を必ず確認してください。バージョン間で条件が変更される可能性があります。
PCB設計データから基板製造までの流れは？
Gerberファイル、BOM、ピックアンドプレースファイルをエクスポートし、メーカーに送付して製造性レビューを依頼します。PCBgogoでは、製造前にファイルをチェックし、問題が高額な手直しになる前に発見します。
