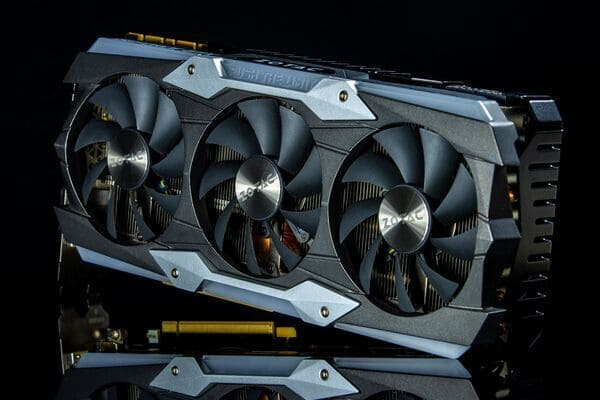

グラフィックカードを分解したことがあれば、最初に目につくのはPCBだろう——チップ、コンデンサ、銅配線で覆われた高密度な多層基板である。複雑に見えるのには理由がある。GPU PCBは単なるGPUダイの受け皿ではない。電力供給、信号配線、放熱、高速メモリ通信をすべて同時に管理する能動的なエンジニアリングシステムである。
カスタムAIアクセラレータを設計するエンジニア、GPU分解を評価するハードウェア愛好家、サーバインフラ向け基板を調達する購買チームのいずれであっても、GPU PCBが実際に何をしているのか——良質なものと平凡なものを分けるものは何か——を理解することは重要である。本稿ではそれを体系的に解説する。
GPU vs CPU：シリコンの違いがPCBを変える理由
GPU PCBがなぜあのように構築されるのかを理解するには、GPUがCPUと何が違うのかから始める必要がある。
CPUは逐次・低レイテンシのタスク向けに設計される。通常8〜32の強力なコアを持ち、各コアは単一スレッドの命令を可能な限り高速に実行するよう最適化されている。CPUは本質的にスプリンター（短距離走者）である。
GPUは逆のアプローチを取る。数千のより小さくシンプルなコアが並列実行される。NVIDIA H100のような最新データセンターGPUは16,000以上のCUDAコアを持つ。短距離走ではなく、リレー競争のように泳ぐ——数千のスレッドが同時に実行される。このアーキテクチャが行列演算、画像レンダリング、AIモデルトレーニングにGPUが効果的な理由である。
このアーキテクチャの違いは、根本的に異なるPCB要件を生み出す。
| 項目 | CPU PCB | GPU PCB |
|---|---|---|
| コア数 | 8～32高性能コア | 数千の並列コア |
| メモリI/F | DDR5、比較的狭いバス | GDDR6X / HBM3、極めて広いバス |
| 消費電力 | 65～350W | 300～700W（DC:1000W+） |
| PCB層数 | 6～10層 | 10～28+層（AI:20～28+） |
| 主なPCB課題 | 電源整合性、中程度の配線 | 熱管理、高速SI、BGA密度 |
注：GPU PCBは同等のCPU基板よりもはるかに多くの電力を移動させ、はるかに多くの信号を配線し、はるかに多くの熱を放散する必要がある——しかも多くの場合、それほど大きくないフォームファクターで実現しなければならない。
GPU PCBとは？

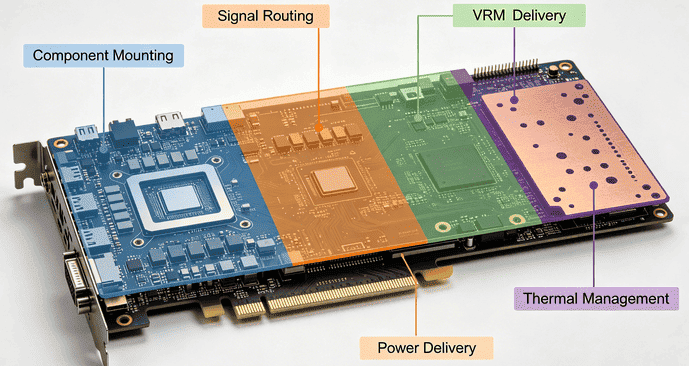

GPU PCBはグラフィックカードまたはAIアクセラレータモジュールの物理的・電気的基盤となる多層回路基板である。単なる搭載面ではなく、以下4つの役割を同時に実行する統合システムである。
部品実装：GPUダイ（BGAパッケージ）、VRAMチップ、VRM、コンデンサ、コネクタ、周辺ICがすべて基板にはんだ付けされる。
信号配線：数千の配線がGPUとメモリ、PCIeインターフェース、ディスプレイ出力、電源管理回路の間でデータを伝送する。
電力供給：専用の電源プレーンとVRMが入力電圧を変換し、GPUダイ、メモリ、周辺回路に適切な電圧レベルで分配する。
熱管理：銅ベタ、サーマルビア、基板厚が協調して発熱部品からヒートシンクへの熱移動を補助する。
層数はGPUのグレードによって大きく異なる。エントリーレベルのコンシューマカードは4〜6層、主流ゲーミングGPUは8〜10層、ハイエンド愛好家向けやワークステーション基板は12層に達する。AIアクセラレータカードやNVIDIA H100 SXMのようなデータセンターGPUモジュールでは、HBMインターフェースの極端な配線密度に対応するため、20〜28層のHDI（高密度相互接続）マイクロビア技術が一般的に使用される。
層構成と電源供給の連携
GPU PCB設計で最も誤解されやすい点の一つは、層スタックアップが電力性能にどう関係するかである。層数が多いのは単に配線スペースのためではなく、クリーンな電力供給と低インダクタンスのグラウンド帰路経路のための専用プレーンを確保するためである。
典型的な10層GPU PCBのスタックアップは以下の通り。
| 層 | タイプ | 目的 |
|---|---|---|
| L1 | Signal (Top) | GPUダイ、VRAM、部品、重要高速配線 |
| L2 | Ground plane | 低インピーダンス帰路、EMIシールド |
| L3 | Signal | メモリバス配線、PCIe配線 |
| L4 | Power plane | GPUコア電圧（VCORE）供給 |
| L5-L7 | Signal + planes | 追加配線、メモリ電圧、補助レール |
| L8 | Power plane | メモリ電源レール（VMEM） |
| L9 | Ground plane | 帰路、熱拡散 |
| L10 | Signal (Bottom) | パッシブ部品、コネクタパッド |
VRM部は電源が基板に入る箇所である。大電流フェーズが12V入力を現代のGPUダイが実際に動作する1.0〜1.1Vに変換する。各VRMフェーズはMOSFET、インダクタ、デカップリングコンデンサで構成される。フェーズ数が多いほど、より滑らかでリップルの少ない電力供給が可能になる。ハイエンド基板は16〜24フェーズ、普及版は6〜8フェーズである。
2つの最大の課題：熱管理とシグナルインテグリティ
熱管理

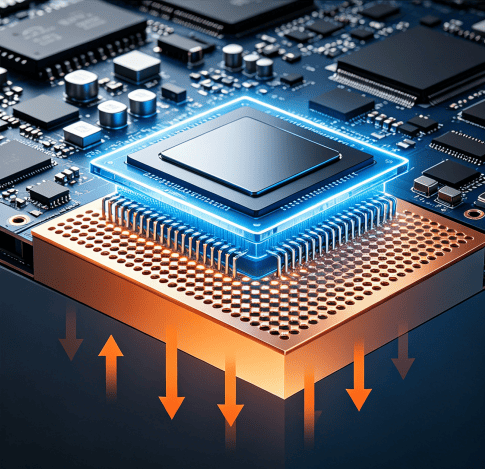

400Wを消費するGPUは約400Wの熱を発生する。PCBだけではすべてを放散できないが、放熱経路の重要な一部である。内部プレーンの銅ベタは熱を横方向に拡散する。GPUやVRM部品下部のサーマルビアアレイは熱を垂直方向にヒートスプレッダまたはバックプレートへ伝導する。サーマルビアが多いほど接合部から周囲への熱抵抗が低減する。
基板材料も重要である。標準FR-4の熱伝導率は約0.3 W/m·Kである。高Tg FR-4は高温下での熱安定性を向上させる。一部のAIアクセラレータ設計では、高速信号に必要な制御誘電特性と熱性能を両立するハイブリッドラミネートに移行している。
シグナルインテグリティ
GDDR6Xメモリはピンあたり最大24 Gbpsのデータレートで動作する。この速度ではPCB配線は単なる導線ではなく、伝送線路として動作する。インピーダンス不整合、ビアスタブ、配線長のばらつきはデータを破壊する反射を引き起こす。
GPU PCBにおける主要なSI対策
インピーダンス制御：GDDR6X配線は通常40〜50Ωシングルエンドまたは80〜100Ω差動で配線される。パネル全体で配線幅と誘電体厚を精密に制御する必要がある。
長さ整合：メモリインターフェース内の全データレーンは、GPUへの到着が同時になるよう数千分の1インチ以内の電気長に揃える。
ビア最小化：各ビアは寄生インダクタンスとキャパシタンスを追加する。ハイエンド基板ではブラインド/埋め込みビアやバックドリルを使用して高周波反射を引き起こすビアスタブを除去する。
リファレンスプレーン連続性：信号配線はリファレンスGNDプレーンのギャップを横切ってはいけない。これにより帰路が破壊されEMIが発生する。
GPU PCB製造公差が妥協できない理由——サプライヤーに求めるべきこと
GPU PCBは設計が完璧でも、メーカーが要求公差を維持できなければ生産で失敗する。ここでコモディティPCB製造と先進多層基板製造の差が顕在化する。
GPU PCB生産で最も一般的な故障モードは以下の通り。
積層時の誘電体厚の不均一による±10%超のインピーダンス変動
HDIビルドにおけるレーザードリルパラメータ制御不足によるマイクロビアクラック
層間位置合わせ誤差によるブラインドビアの位置ずれと断線
低Tg材料が高Tg指定に代用された場合の熱サイクル下での層間剥離
これらの問題を防ぐには、名目だけでなく実質的なHDI能力を持つメーカーが必要である。検証済みの工程管理には、各ビルドサイクルでの位置合わせ検証付き順次積層、TDRテストを標準出力とする制御インピーダンス製造、内層アライメントとBGAビア完全性のAOIおよびX線検査、認定済み高Tg・低損失ラミネートの取り扱いが含まれる。
GPUハードウェアやAIアクセラレータカードを開発中で、上記要件を満たす製造パートナーを探しているなら、PCBgogoは信頼性の高い選択肢である。最大40層の多層PCB製造、HDIマイクロビア対応、±5%のインピーダンス制御公差、IPC Class 2/3検査基準への完全準拠を提供する。試作から量産まで、一貫した品質と安定した性能を提供する。
AIサーバーにおけるGPU PCB：要件のスケールアップ
コンシューマおよびワークステーションのGPU PCBは複雑である。AIサーバーのGPU PCBはまったく別のカテゴリに属する。
データセンターの文脈では、NVIDIA H100 NVLやAMD Instinct MI300XなどのGPUモジュールは、複数のGPU、NVLink/NVSwitch相互接続、PCIe Gen 5スイッチング、サーバトレイあたり5kW超のシステム負荷に対応する高密度電力供給を同時にサポートするサーバベースボードPCB上に実装される。
AIサーバー基板のPCBレベル要件：
層数：20〜28+層が標準。4,000+ボールのBGA配線を処理するためHDI順次積層が必要。
電力供給：大電流配線でのI2R損失を低減するため48Vバス電源アーキテクチャが採用増加。
熱インターフェース：直接液体冷却ループとベーパーチャンバーがPCBとインターフェースする。基板レイアウトはコールドプレートフットプリントと流体経路に対応する必要がある。
信号速度：PCIe Gen 5（32 GT/s）およびNVLink 4.0（双方向900 GB/s）には、バックドリルビア、超低損失ラミネート（Dk≤3.5、Df≤0.004）、精密な長さ整合配線が必要。
市場調査（WiseGuy Research, 2025）によると、AIサーバー向けPCB市場は2024年の25.2億ドルから2035年には78億ドルに成長し、CAGR約10.9%と予測されている。高性能コンピューティングは最も急成長するアプリケーションセグメントである。
まとめ
GPU PCBは受動的な基板ではなく、GPU性能のあらゆる側面に能動的に関与する。層数は配線密度と電源プレーン品質を決定する。VRM設計は電力がダイにどれだけクリーンに届くかを決定する。シグナルインテグリティ実装はメモリインターフェースが定格速度で動作するか負荷下で劣化するかを決定する。熱設計は基板が持続的高出力動作にどれだけ耐えるかを決定する。
GPUアーキテクチャがより高い電力、より広いメモリバス、より高速な相互接続を追求し続けるにつれ、その下のPCBも歩調を合わせて進化する必要がある。設計と製造の両方でそれを正しく実現することが、仕様通りに動作するハードウェアとそうでないものを分ける。
