すべてのプリント基板は、銅箔が絶縁基板に接着された平坦なシートから始まります。このシートは銅張積層板（CCL）と呼ばれ、PCBプロジェクトにおいて最も重要な材料選定です。正しく選べば、基板は冷却性能が高く、信号はクリーンに保たれ、歩留まりも高くなります。間違えれば、層間剥離、信号損失、熱サイクル試験での基板不良につながる可能性があります。
本ガイドでは、銅張積層板とは何か、その構造と製造方法、材料選定で直面する主要な分類、信頼性の高いCCLと平庸なCCLを分ける特性について詳しく解説します。設計エンジニアがスタックアップを指定する場合でも、調達担当者がPCB製造を発注する場合でも、メーカーとCCLについて適切にコミュニケーションできるようになります。
銅張積層板（CCL）とは
銅張積層板は、薄い銅箔層を誘電体（非導電性）基板の片面または両面に熱と圧力で接着した複合パネルです。基板は通常、樹脂（エポキシ、ポリイミド、PTFEなど）を含浸させた補強材料（最も一般的にはガラス繊維クロス）です。
つまり、CCLはPCBメーカーが製造を開始する「白紙のキャンバス」です。製造工程では、フォトリソグラフィとエッチングプロセスによって不要な銅が除去され、回路を形成するトレース、パッド、プレーンが残ります。基板の電気的、機械的、熱的性能はすべて、その基板が製造されたCCLの品質と仕様に由来します。
銅張積層板の構造
標準的なCCLは、3つの機能層から構成されます。
-
銅箔：回路トレースとなる導電層で、標準基板では0.5oz〜3oz/平方フィート（約17〜105μm）、電源用途ではさらに厚くなります。
-
誘電体基板（コア）：電気的絶縁と機械的剛性を提供します。補強材料（ガラス繊維クロスまたは紙）に樹脂を含浸・硬化させたものです。
-
接着層：多くの構造で銅を基板に接着します。高周波用やフレキシブルCCLでは、信号損失低減と信頼性向上のためにこの層を省略する「接着剤なしCCL」が一般的です。
関連材料として、プリプレグ（プリプレグ）があります。プリプレグはCCL自体ではなく、CCL製造時および多層PCBの層間接着に使用される半硬化の樹脂含浸ガラス繊維シートです。
銅張積層板の製造工程
CCLの製造は精密な多段階プロセスであり、わずかな偏差が最終基板の信頼性に影響します。
-
樹脂調合：エポキシ、ポリイミド、またはPTFE樹脂を必要な化学特性と粘度に調整・混合します。
-
基材含浸：ガラス繊維クロスに樹脂溶液を含浸させ、余分な樹脂を除去して均一なコーティングを形成します。
-
Bステージ（乾燥/半硬化）：含浸シートを部分的に硬化するまで加熱し、流動性と接着性を保持したプリプレグを生成します。
-
積層プレス：銅箔をプリプレグスタックの片面または両面に配置し、高温高圧でプレス。樹脂を完全硬化させ、銅を基板に永久接着します。
-
冷却とトリミング：積層パネルを徐冷して内部応力を解放し、標準パネル寸法にトリミングします。
-
検査と表面処理：パネルの厚さ、平坦度、表面欠陥をチェックし、銅を保護する表面処理（防酸化コーティングなど）を施します。
この工程での樹脂含有量、ゲルタイム、プレス条件の不整合は、反り、銅接着不良、電気的故障に直接つながります。PCBgogoでは、IPC-4101認証サプライヤーからのみCCLを調達し、生産に入る前に受入材料を検証しています。
銅張積層板の分類
CCLには数十のバリエーションがあります。業界では以下のように分類されます。
機械的剛性による分類
-
リジッドCCL（FR-4、CEM-1、CEM-3）— 標準的なリジッドPCBに使用
-
フレキシブルCCL（ポリイミド系）— フレキシブル回路に使用
-
リジッドフレックスCCL — 両方を組み合わせ、リジッドフレックスPCBスタックアップに使用
補強材料による分類
-
ガラス繊維クロス系（FR-4、FR-5）— 最も一般的で、強固な機械的・誘電特性を提供
-
紙系（XPC、FR-1）— 低コスト、簡易民生電子機器に使用
-
コンポジット（CEM-1、CEM-3）— ガラスと紙の混合でコストと性能のバランス
樹脂系による分類
-
エポキシ樹脂CCL（FR-4、CEM-3）— 汎用PCBの業界標準
-
フェノール樹脂CCL（FR-1、XPC）— 経済的だが熱的性能は限定的
-
ポリイミドCCL — 高い耐熱性、フレックスおよび航空宇宙用途で一般的
-
PTFE（テフロン）CCL — 極めて低い誘電損失、RFおよびマイクロ波基板に使用
-
BT（ビスマレイミドトリアジン）樹脂 — IC基板向け高Tgオプション
ベース材料による分類
-
有機樹脂CCL — 標準FR-4系
-
メタルベースCCL — アルミまたは銅コアで優れた放熱性、LEDや電源機器に最適
-
セラミックベースCCL — 極度の熱・高周波要求に対応
特殊機能による分類
-
ハロゲンフリーCCL — 塩素・臭素含有量を規制値以下に制御、耐熱性と寸法安定性に優れる
-
鉛フリー/RoHS対応CCL — 鉛フリーはんだプロファイルに対応、PN硬化系を採用
-
高Tg CCL — ガラス転移温度170℃以上、多層基板や車載用途に必須
-
高周波/低損失CCL — 低Dk・低Df材料、RF・5G・高速デジタル設計に必須
高品質な銅張積層板の条件
同じ材料ファミリー内でも、すべてのCCLが同じ性能を発揮するわけではありません。高品質な積層板は5つの要件カテゴリを満たす必要があります。
-
外観：平坦で滑らかな銅箔で、へこみ、ピンホール、しわ、樹脂斑点がないこと。表面欠陥はそのままエッチングおよびめっき欠陥に伝播します。
-
寸法精度：一貫した長さ、幅、厚さ、最小限の反りとねじれ。わずかな偏差でも多層スタックアップで累積します。
-
電気的性能：安定した誘電率（Dk）、低誘電正接（Df）、高い絶縁抵抗と表面抵抗、適切な絶縁破壊電圧。特に高周波での信号整合性に必須です。
-
物理的・機械的性能：強いピール強度（銅と基板の接着力）、良好な曲げ強度、信頼性の高い耐熱性（Td、T260、T288）。はんだ付けやリワーク時の層間剥離を防ぎます。
-
化学的・環境的性能：適切なTg、低Z軸CTE、難燃性（UL 94 V-0）、耐薬品性、低吸湿性。
信頼性の高いメーカーは、IPC-TM-650試験方法を使用してIPC-4101（基材仕様）に対する受入CCLをテストし、フレックス材料はIPC-4204に照らしてチェックします。PCBgogoでは、すべての積層板バッチが生産にリリースされる前にこれらの規格に対して検証されています。
CCLとPCBの違い

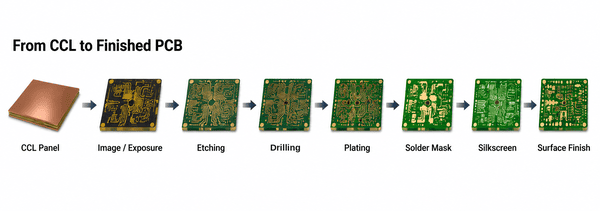

銅張積層板は出発材料であり、プリント基板は完成品です。CCLがPCBになるには、イメージング、エッチング、穴あけ、めっき、ソルダーマスク塗布、シルクスクリーン印刷、表面処理という一連のサブトラクティブおよびアディティブプロセスを経る必要があります。適切なCCLの選択はそのプロセスの基盤ですが、はるかに長い製造工程の最初のステップに過ぎません。
プロジェクトに適したCCLの選び方
CCLを指定する際、またはメーカーに指定を委ねる際は、以下の要素を考慮してください。
-
動作周波数：標準FR-4は数GHz以下で十分です。高速デジタルおよびRF/マイクロ波設計では、インピーダンス制御と挿入損失最小化のために低Dk・低Df材料が必要です。
-
熱環境：電源機器、LED基板、車載用途では、熱管理と熱サイクル応力耐性のためにメタルコアCCLまたは高Tg FR-4が有効です。
-
機械的要件：ウェアラブルやダイナミックフレックス用途では、標準リジッド積層板ではなくフレキシブルまたはリジッドフレックスCCLが必要です。
-
層数：多層基板は寸法安定性とZ軸CTEにより高い要求を課します。位置ずれは層が増えるごとに累積するためです。
-
規制要件：対象市場や業界（車載、医療、航空宇宙）により、RoHS、REACH、UL 94、ハロゲンフリー要件が課される場合があります。
-
コスト vs 性能：すべての基板に特殊材料が必要なわけではありません。CCLの過剰指定はコストを増やすだけで価値を追加せず、過小指定は信頼性を危険にさらします。
CCL選定が設計者の想像以上に重要な理由
CCLの選択は、以下の側面に直接影響します。
信号整合性：Dk/Dfの不安定性は、特に数百MHz以上でインピーダンス不整合と信号損失を引き起こします。
製造歩留まり：寸法安定性の低下は層間の位置合わせエラーを引き起こし、多層基板の歩留まりに直接影響します。
フィールド信頼性：不適切なTgやピール強度は、数ヶ月後に層間剥離、ビアクラック、熱ストレス下での間欠的なオープンとして現れます。これらの故障は、プロジェクト初期の材料選定にまで遡って調査するのにコストがかかります。
PCBgogoのCCL品質管理体制
適切な銅張積層板の選択は重要ですが、メーカーがそれを正しく取り扱って初めて価値を発揮します。PCBgogoでは、IPC-4101認証サプライヤーとのみ取引し、生産に入る前にすべての受入バッチを誘電特性、熱特性、機械的仕様に対して検証しています。標準FR-4、高Tg材料、ハロゲンフリー積層板、放熱用メタルコア基板まで、当社のエンジニアリングチームがお客様のアプリケーションに適したCCL選定を支援し、試作から量産まで厳格なプロセス管理で製造します。
迅速なターンアラウンド、透明なオンライン即時見積、民生電子機器から車載、産業、RFアプリケーションまでの実績により、PCBgogoは適切な材料選定を信頼性の高い完成基板に変換します。
FAQ
CCLとプリプレグの違いは？
CCLはPCB製造を開始するための完成された銅箔付きパネルです。プリプレグはCCLの製造と多層PCBスタックアップでの層間接着の両方に使用される半硬化の樹脂含浸ガラス繊維シートで、それ自体に銅箔はありません。
FR-4と銅張積層板は同じですか？
FR-4は銅張積層板の特定の一種であり、ガラス繊維強化エポキシ積層板で、最も広く使用されています。CCLはより広いカテゴリで、CEM、ポリイミド、PTFE、メタルコア、セラミックベース材料も含みます。
銅張積層板の厚さは？
コア厚はリジッド基板で約0.1mmから3mm以上が一般的です。銅箔の重さは別途指定され、0.5oz（約17μm）から大電流設計用の数オンスまであります。
CCLの選択は基板コストに影響しますか？
はい。標準FR-4が最も経済的で、高Tg、ハロゲンフリー、メタルコア、低損失RF積層板は、それぞれの性能向上に比例したコストプレミアムを伴います。優れたメーカーは、アプリケーションに実際には不要な材料の過剰指定を避ける手助けをします。
