コールドジョイントは電子機器製造において最も一般的で深刻な不良の一つである。小さな欠陥ながら、プリント回路基板（PCB）全体の信頼性を静かに損ない、断続的故障、電気抵抗の増加、または回路の完全な破壊を引き起こす可能性がある。コールドジョイントとは何か、その見分け方、予防法を理解することは、エンジニア、技術者、趣味で電子工作をする人々にとって不可欠な知識である。
コールドジョイントとは？
コールドジョイントは、はんだ付けの過程ではんだが完全に溶解せず、部品リードとPCBパッドに正しく流動・結合しないときに発生する。はんだが完全に液体にならず均一に広がる代わりに、一部が固体のまま残るか冷却が速すぎて、機械的に弱く電気的に信頼性の低い接合部ができる。

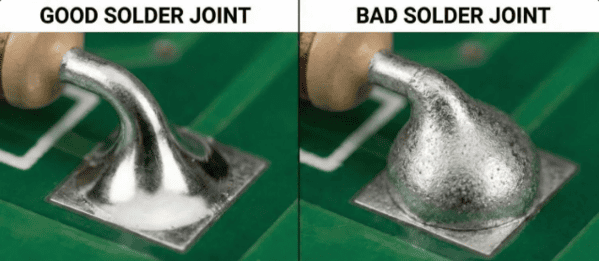

適切に形成されたはんだ接合部は光沢があり滑らかで、わずかに凹状のフィレットを部品リード周辺に形成する。一方、コールドジョイントはくすんでざらざらした外観を示す。霜が降りたように見えたり結晶質に見えたりする。スルーホール部品の場合、理想的な接合部はパッド面とピンの間に約40〜70度の角度で傾斜した光沢のある円錐形を示す。この形状がない場合や表面テクスチャが粗い場合は、コールドジョイントが疑われる。
コールドジョイントの問題は見た目だけではない。はんだが金属表面に完全に結合していないため、通常よりも高い電気抵抗を示すことがあり、部品が不安定に動作したり、負荷がかかると完全に故障したりする。振動、熱サイクル、あるいは取り扱いによる機械的ストレスで、コールドジョイントが割れて回路が開くことがある。
コールドジョイントの一般的な原因
コールドジョイントを引き起こす要因を理解することが、排除への第一歩である。最も頻繁な原因は以下の通り。
不十分な熱：はんだごては適切な温度に達し維持して、はんだ合金を完全に溶かし、部品リードとPCBパッドの両方を同時に加熱しなければならない。こて温度が低すぎるか、接触時間が短すぎると、はんだは適切に流動せず接合しない。ほとんどの標準はんだ合金では、こて先温度ははんだの融点より約15°C高く設定し、はんだが流れた後も少なくとも数秒間接触を維持する必要がある。
冷却中の動き：はんだが液体から固体に遷移している間に部品や基板が動かされると、接合部は「ディスターブドジョイント」になる。結果として不規則でざらざらした表面が生じ、見た目は許容範囲でも構造的・電気的完全性は低い。
表面汚染：パッドや部品リード上の油分、酸化、フラックス残渣、その他の汚染物質は、はんだの濡れを妨げる。はんだが強固な接合を形成するには清浄な金属表面が必要である。汚染があるとはんだが玉状になったり広がらなかったりして、弱く冷えた外観の接続部が残る。
はんだ量の不足：はんだが少なすぎると、接合部に完全なフィレットを形成するのに十分な金属がない。これにより機械的接続が弱く、電気伝導性も低くなる。
古いまたは劣化したはんだペースト：リフローはんだ付けを使用する自動組立では、期限切れまたは不適切に保管されたはんだペーストはフラックス活性を失う。効果的なフラックスがないとはんだがリフロー中に表面を洗浄できず、生産バッチ全体でコールドジョイントの可能性が大幅に増加する。
コールドジョイントの見分け方
コールドジョイントを早期に発見することで、時間を節約し、現場での故障を防げる。信頼性の高い検査方法はいくつかある。
目視検査：十分な照明または拡大ルーペの下で、くすんだざらざらした不均一な表面を探す。健全な接合部は光沢があり滑らかである。霜が降りたように見える、塊がある、不規則に見える接合部は注意が必要である。
マルチメータテスト：疑わしい接合部の導通または抵抗を測定すると、隠れた問題が明らかになる。断続的に開路するか異常に高い抵抗を示す接合部は、コールドジョイントの典型的な兆候である。
自動光学検査（AOI）：プロのPCB製造環境では、AOIシステムがカメラとソフトウェアを使用して基板を高速でスキャンし、予想される形状、サイズ、反射率から逸脱したはんだ接合部をフラグする。
X線検査：BGAパッケージなど、接合部がデバイス本体の下に隠れている部品では、X線イメージングがはんだ接合部を検査する唯一の信頼性の高い方法である。

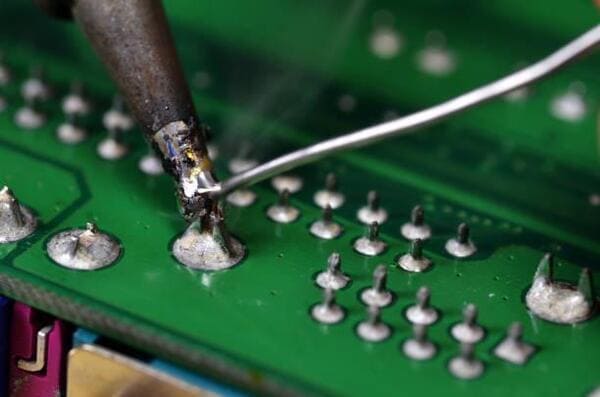

コールドジョイントの修理方法
コールドジョイントの修理は、早期に発見できれば一般的に簡単である。既存のはんだが完全に溶けるまで接合部を再加熱し、その後邪魔されずに固化させるか、完全な被覆を確保するために少量の新鮮なはんだを追加する。多くの場合、こてを接合部に当ててはんだを再溶解・再流動させるだけで、確実な接続を回復できる。
重度の酸化や汚染がある場合は、はんだ吸い取り線やはんだ吸い取り器で古いはんだを完全に除去し、パッドとリードを徹底的に洗浄してから最初からやり直す方が良い。再はんだ付け前に新しいフラックスを塗布すると、はんだが表面に適切に濡れ、より信頼性の高い結果が得られる。
コールドジョイントの予防：ベストプラクティス
予防は手直しよりもはるかに効率的である。手はんだおよび自動はんだ付けで以下のプラクティスに従うことで、コールドジョイントの発生を大幅に削減できる。
はんだ付け機器の校正とメンテナンス：温度調節式はんだステーションを使用し、こて先温度を定期的に確認する。摩耗したこて先や酸化したこて先は熱伝達が悪いため、必要に応じて交換する。
こて先の洗浄と予備はんだ：清浄で予備はんだされたこて先は、接合部への最大の熱伝達を確保する。使用中は湿ったスポンジや真鍮ウールでこて先を頻繁に拭く。
両面を同時に加熱：こて先はパッドと部品リードの両方に同時に接触させる。はんだをこて先ではなく接合部に供給し、加熱された表面によってはんだが引き込まれるようにする。
接合部を邪魔されずに冷却：こてを離した後、はんだが固化する間、数秒間部品を動かさない。この間のわずかな動きでもディスターブドジョイントが生じる可能性がある。
品質の良い材料を使用：適切なフラックスコアを持つ高品位のはんだ線を適切に保管することで、接合部品質に大きな差が生じる。リフロープロセスでは、賞味期限内のはんだペーストを使用し、適切に冷蔵保管する。
高品質のPCBから始める：PCB自体の表面処理とパッド品質は、はんだ付けの成功に重要な役割を果たす。パッドの仕上げが良好で表面コーティングが均一なPCBは、はんだをより確実に受け入れる。
PCBgogoは厳格な品質管理と一貫した表面処理で知られており、実装業者に不良のないはんだ付けの強固な基盤を提供する。高品質の基板から始めることで、実装中にコールドジョイントを引き起こす変数を減らせる。
自動組立におけるコールドジョイント
コールドジョイントの議論は手はんだに焦点が当たることが多いが、自動組立環境でも同様に頻繁に発生する。表面実装部品の主力工法であるリフローはんだ付けでは、コールドジョイントは通常、不適切な温度プロファイル、不十分な予熱、不十分なピーク温度、または低品質のはんだペーストに起因する。基板が必要なピーク温度に均一に達しない場合、他の領域が正常でも特定の領域でコールドジョイントが発生する可能性がある。
スルーホール部品に使用されるウェーブはんだ付けでは、ウェーブ温度が低すぎる、コンベア速度が速すぎる、フラックスの活性が不十分な場合にコールドジョイントが発生する可能性がある。リフロー炉とウェーブマシンの定期的なプロファイリングとはんだ材料の厳格な受入検査は、生産における高い初回合格率を維持するために不可欠である。
まとめ
コールドジョイントは、PCB実装において最も一般的で予防可能な不良の一つである。ベンチでの趣味のプロジェクトであれ、大規模生産ラインの管理であれ、コールドジョイントの原因、視覚的兆候、修正方法を理解することは基礎知識である。適切な技術、適切にメンテナンスされた機器、品質のはんだ材料、信頼性の高いPCB——これら4つが一貫した不良のないはんだ付けの柱である。
基板品質を偶然に任せられないプロジェクトでは、信頼性のあるPCBメーカーと協業することが大きな違いを生む。PCBgogoは厳格な品質管理プロセスに支えられたプロフェッショナルグレードのPCBを提供し、エンジニアや実装業者に基板自体がはんだ付け問題の原因にならないという確信を与える。
FAQ
コールドジョイントはどのように見えるか？
通常、光沢のある滑らかな外観ではなく、くすんだざらざらした霜が降りたような外観を示します。良好な接合部は明るくわずかに凹状です。
コールドジョイントの最も一般的な原因は？
主な原因は不十分な熱、冷却中の動き、汚染された表面、低品質または不十分なはんだです。
コールドジョイントは一時的に動作することがあるか？
はい、ありますが信頼性は低いです。初期テストは通過しても、振動、温度変化、負荷ストレスにより後日故障する可能性があります。
コールドジョイントを迅速に修理する方法は？
はんだが完全に溶けて適切に流動するまで接合部を再加熱します。必要に応じて少量の新鮮なはんだとフラックスを追加します。
今後のプロジェクトでコールドジョイントを防ぐには？
適切なはんだ付け温度の使用、表面の清浄化、冷却中の部品の固定、高品質のPCB基板とはんだ材料の使用が効果的です。
