現代の電子機器は小型化・高速化・高性能化が進んでいるが、その進歩の多くは1つの部品実装技術の革新に支えられている。それがBGAチップである。ノートPCのプロセッサから5G基地局のメモリモジュールまで、Ball Grid Array（ボールグリッドアレイ）パッケージは、切手サイズのフットプリントに数千もの接続を収めることを可能にする技術である。本稿では、BGAチップとは何か、その構造、従来のパッケージより優れている理由、PCB設計上の課題、そしてBGAを使用する設計に適した製造パートナーの選び方について解説する。

BGAチップ（BGAパッケージ）とは？

BGA（Ball Grid Array）チップは、従来のパッケージのような金属ピンやリードの代わりに、パッケージ下面に格子状に配置された微小なはんだボールを介してPCBに接続する表面実装ICパッケージである。接続部がパッケージの周縁部だけでなく下面全体に分散しているため、同じ基板面積でより多くの入出力（I/O）接続を実現できる。

この高い接続密度、短い電気経路、優れた放熱性能により、BGAパッケージはスマートフォンやノートPCから車載制御ユニット、通信インフラに至るまで、プロセッサ、GPU、メモリチップ、FPGA、ネットワークシリコンの標準的なパッケージとして採用されている。

BGAチップの内部構造

BGAパッケージは外観はシンプルだが、実際には信号整合性、放熱、機械的ストレスを同時に管理するために設計された多層構造の精密部品である。主な構成要素は以下の通りである。

• シリコンダイ——パッケージの中核となる能動半導体で、チップの機能を実行するトランジスタと回路を搭載。

• 内部配線層——微細な金線または銅線（ワイヤボンディング）、または高性能チップでは直接接続のマイクロバンプ（フリップチップ）により、ダイと基板を接続。

• 基板（サブストレート）——パッケージ内部の小型多層回路基板で、ダイの高密度接続をより広いはんだボールの格子にファンアウトするとともに、電源プレーンとグラウンドプレーンを内蔵。

• はんだボールアレイ——パッケージ下面に格子状に配置された球状のはんだ接点で、PCBとの電気的・機械的接続を形成。ボールピッチ（中心間距離）は通常1.0mmから0.4mm以下まで。

• 封止材——保護用のエポキシ樹脂（フリップチップ設計ではアンダーフィルエポキシも）で、ダイと接続部を湿気、汚染、機械的ストレスから保護。

これらの層が連携することで、BGAチップはコインよりも小さなパッケージに数百〜数千もの接続を提供できる。

BGAパッケージの主な種類

すべてのBGAチップが同じように作られているわけではない。基板材料と内部構造は、アプリケーションの性能、放熱、コスト要件に応じて異なる。

さらに、基板スペースが極めて限られるスマートフォンやウェアラブル向けのファインピッチBGA（FBGA）、そしてメモリパッケージをロジックパッケージの上に直接積層するパッケージオンパッケージ（PoP）もある。

BGAチップの利点

• 高い接続密度：パッケージ周縁部だけでなく下面全体を使用することで、コンパクトなフットプリントに数百〜数千のI/O接続を実現。

• 短くクリーンな信号経路：はんだボールは従来のリードよりもチップとPCB間の経路がはるかに短く、寄生インダクタンスと寄生容量を低減し、高速性能が向上。

• 優れた熱管理：ダイで発生した熱は基板とはんだボールを通ってPCBの銅プレーンに直接伝わり、基板自体が冷却システムの一部として機能。

• リフロー時の自己位置調整：溶融はんだの表面張力により、わずかに位置がずれたBGAチップがPCBパッドと自動的に位置合わせされ、実装歩留まりが向上。

• 基板面積の効率的活用：スマートフォン、ウェアラブルなど、1平方ミリメートル単位が重要なデバイスに不可欠。

BGAチップの一般的な課題

BGAパッケージは大きな性能上の利点をもたらす一方で、設計・製造チームが計画すべきいくつかの工学的課題も存在する。

• 隠れたはんだ接合部：接続部がパッケージ本体の下にあるため、標準的な目視や光学検査では確認できない。

• 熱的・機械的ストレス：パッケージとPCBの熱膨張差（CTEミスマッチ）により、加熱・冷却サイクルの繰り返しではんだ接合部に疲労が生じる可能性がある。

• 複雑なPCB配線：高密度BGAフットプリントの下から信号を配線するには、マイクロビア、ビアインパッド、追加の基板層など、HDI技術が必要となることが多い。

• リワークの困難さ：不良BGAチップのリボールや交換には、専用設備、精密な温度制御、熟練した技術者が必要。

これらの課題こそ、BGAの実績、X線検査能力、厳格なプロセス管理を備えた実装パートナーを選ぶことが、チップ自体と同じくらい重要である理由である。

BGA vs QFP vs LGA：比較

適切なICパッケージの選択は、PCBレイアウトの複雑さ、信号性能、熱特性、製造コストに影響を与える。以下にBGAと他の一般的なパッケージタイプを比較する。

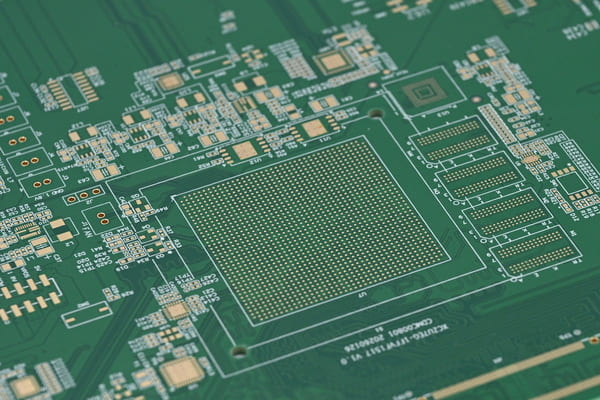

BGAチップのPCBレイアウトとパッド設計

BGA設計を成功させるには、実装ラインに基板が到着するずっと前から準備が必要である。信頼性に大きな影響を与えるレイアウト上の判断事項をいくつか挙げる。

• NSMD vs SMDパッド：ソルダーマスク定義（NSMD）パッドは、マスク開口部が銅パッドよりわずかに大きいため、はんだがパッドの側面を包み込んで強い機械的結合を形成できるため、一般的に推奨される。

• エスケープルーティング：広いピッチのBGAでは通常「ドッグボーン」ファンアウトを使用し、各パッドから近くのビアに短い配線を引き出す。ファインピッチBGAでは、パッケージ下に配線を収めるためにビアインパッド技術が必要になることが多い。

• スタックアップと層数：高密度BGA設計では、信号をクリーンにファンアウトするために追加の層と制御インピーダンス配線が必要になることが多い。

• サーマルビアと銅プレーン：パッケージ下にサーマルビアを配置し、内部銅プレーンに接続することで、ダイからの熱を効率的に逃がす。

これらの判断は製造可能性に直接影響するため、レイアウトを確定する前にDFM（Design for Manufacturing）チェックを実行し、パッド、ビア、クリアランスの問題を製造開始前に発見することを推奨する。

BGAの実装と検査工程

BGAチップの実装はリード付き部品の配置よりもはるかに許容度が低い。そのため、各工程で高度な自動化と検証に依存している。

• ソルダーペースト印刷——精密ステンシルを介してペーストを塗布。アパーチャサイズとペースト量はBGAのボールピッチに合わせて調整される。

• 自動配置——光学アライメント機能を備えたピックアンドプレース装置が、チップをパッド上に正確に配置。

• リフローはんだ付け——基板は制御された熱プロファイルを通過し、はんだボールが溶融・自己位置調整し、周辺部品を損傷することなく強固な接合部を形成。

• X線検査（AXI）——BGA接合部はパッケージ下に隠れているため、自動X線検査でボイド、ブリッジ、はんだ不足、未接続を確認。カメラでは見えない欠陥を検出する。

これらの工程のいずれかを省略または簡略化することは、BGAベースの製品におけるフィールド故障の最も一般的な原因の1つであり、実装パートナーの選定は設計自体と同じくらい重要である。

BGAチップの応用例

1. 民生機器——スマートフォン、タブレット、ノートPC、ウェアラブルは、ファインピッチBGAパッケージを使用して、高性能プロセッサとメモリを薄型コンパクトな筐体に収めている。

2. コンピューティングおよびネットワーキング——CPU、GPU、FPGA、ルータ、スイッチは、高速データ通信に必要な高いI/O数と信号整合性を実現するためにBGAパッケージを採用している。

3. 車載エレクトロニクス——ECU、ADASモジュール、インフォテインメントシステムは、省スペース性と振動・温度変動下での信頼性からBGAチップを採用。

4. 医療機器——コンパクトで信頼性の高いBGAパッケージは、ポータブル診断・モニタリング機器を支えている。

5. 産業および航空宇宙システム——セラミックBGAおよび強化BGAバリアントは、高温・高信頼性環境で使用される。

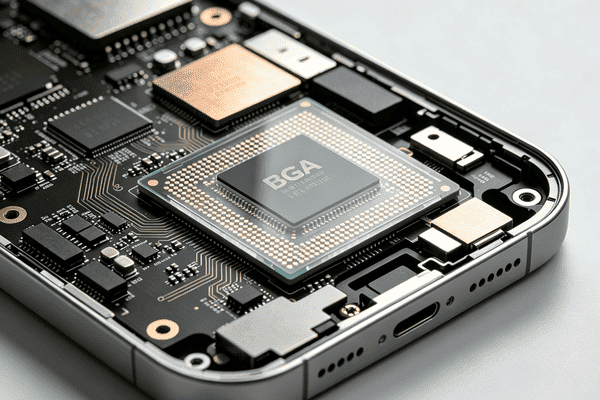

スマートフォン・スマートデバイスにおけるBGAの応用

スマートフォンやスマートデバイスでは、BGAパッケージがアプリケーションプロセッサ、メモリ、RFトランシーバ、センサハブなどの中核部品に使用されている。PoP（Package-on-Package）技術により、メモリをロジックの上に直接積層することで、基板面積をさらに節約している。

BGA設計を確実に製造する

適切に設計されたBGAレイアウトでも、製造と実装が適切なプロセス管理で処理されなければ生産で失敗する可能性がある。PCBgogoでは、BGAおよびその他のファインピッチ部品に特化したPCB製造とターンキー実装サービスを提供している。

• マイクロビアとビアインパッドを備えたHDI製造——高密度BGAファンアウトに対応。

• 精密SMTステンシル印刷と自動ピックアンドプレース——正確なBGA配置を実現。

• BGAのボールピッチと熱要件に合わせた制御型マルチゾーンリフロープロファイル。

• 全BGA接合部の自動X線検査（AXI）——ボイド、ブリッジ、オープンを出荷前に検出。

• 無料DFMチェック——BGAレイアウトのパッド、ビア、クリアランスの問題を製造開始前に特定。

単一基板の試作から量産まで、PCBgogoのエンジニアリングチームは、BGAベースの回路図から信頼性の高いテスト済み基板への移行を、試行錯誤なしで支援する。

BGA設計を始めますか？ガーバーデータとBOMをアップロードするだけで、PCB製造・実装の即時見積もりを取得。無料DFMチェックと全BGA接合部のX線検査付き。PCBgogo.jpで即時見積もり

FAQ

BGAとは何の略ですか？

BGAはBall Grid Array（ボールグリッドアレイ）の略であり、パッケージ下面のはんだボールの格子状配置を指す。

BGAとLGAの違いは何ですか？

BGAチップははんだボールが事前に取り付けられており、基板にリフローはんだ付けされる。LGA（Land Grid Array）チップはボールではなく平面コンタクトパッドを持ち、多くの場合、直接はんだ付けされる代わりにソケットに機械的に固定される。これは多くのデスクトップCPUで一般的である。

BGAチップは手半田できますか？

簡易な低ピン数BGAであれば温風リワークステーションで技術的に可能だが、生産用途では推奨されない。隠れたはんだ接合部には、自動配置装置とリフロー装置のみが確実に提供できる精密な位置合わせと温度制御が必要である。

BGAの検査にX線が必要な理由は？

はんだ接合部がパッケージ本体の下にあるため、標準的な目視や光学検査では完全に隠れている。X線イメージングにより、パッケージを通して内部を観察し、ボイド、ブリッジ、はんだ不足、未接続をチェックできる。

BGAのリボールとは？

リボールは、BGAチップから古く酸化したはんだボールを除去し、ステンシルと制御加熱を使用して新しいボールに交換するリワーク工程である。高価または入手困難な部品を救済するために行われる。

どのボールピッチで設計すべきですか？

標準的なBGAピッチは約1.0mm〜1.27mmであり、ファインピッチBGAは0.4mm以下まで可能である。より細かいピッチはより小さなフットプリントでより多くのI/Oを可能にするが、より厳しいPCB製造公差とビアインパッドなどの高度な配線技術が必要となる。

まとめ

BGAチップは高密度・高性能エレクトロニクスの基盤となっている。しかし、そのメリットを信頼性の高い製品に反映させるには、PCB設計、製造、実装のすべてが真の精度で処理される必要がある。パッド形状やエスケープルーティングからリフロープロファイルやX線検査まで、すべての工程が重要である。

BGA部品を含む設計に取り組んでいる場合は、PCBgogoが高速PCB製造、精密SMT実装、無料DFMチェック、全X線検査を提供し、試作から量産まで基板が設計通りの性能を発揮できるよう支援する。
