重要定義医療機器PCBとは、診断システムや埋め込み型デバイスなどのヘルスケア用途向けに、IPC Class 2またはClass 3の信頼性基準で製造されるプリント基板です。リジッド、フレキシブル、リジッドフレックス、HDI構造を採用し、FDA規制デバイスをサポートする前に、完全な材料トレーサビリティを備えたISO 13485品質システムの下で製造される必要があります。

ペースメーカーが10年間途切れることなく動作し続ける理由は何だと思いますか？魔法ではなく、ノートPCよりもはるかに高い基準で設計されたプリント基板によるものです。

本記事では、医療機器PCBが使用される場所、使用される材料、設計方法、そしてすべてを支える規格について解説します。

医療機器PCBの用途

医療機器PCBは、診断、治療、モニタリングの3つの主要な設定で使用されています。異なる医療機器はPCBに異なる要求を課し、適切な構造を要求にマッチングさせることが設計の出発点です。

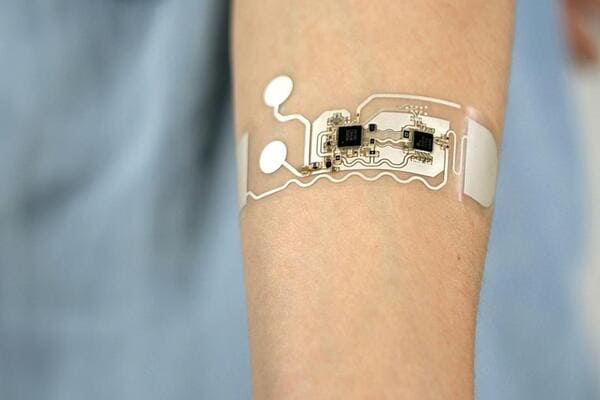

• ウェアラブル：持続血糖値モニター、ヘルスバンド、ECGパッチなど、皮膚に密着して使用されるデバイス。快適性と長時間のバッテリー駆動が精度と同様に重要。フレックスおよびHDI構造が一般的。

• 患者モニター：バイタルサインを追跡するベッドサイドおよびウェアラブルモニター。高い信頼性と安定した信号整合性がサイズよりも重要。リジッド多層基板が標準。

• 人工呼吸器：ダウンタイムが許されない生命維持装置。Class 3の信頼性基準で継続的に動作する必要があり、多層リジッド構造が標準。

• インプラントおよび補聴器：体内に埋め込むか直接身に着けるデバイス。サイズ制約と生体適合性が他のすべての要素に優先。リジッドフレックスおよびHDI基板が小型化を実現。

• 手術用照明および画像診断システム：長時間の手術を通じて信頼性のある動作が必要な高電力機器。アルミニウムまたは銅コア構造など、より強力な熱管理を備えた材料が必要。

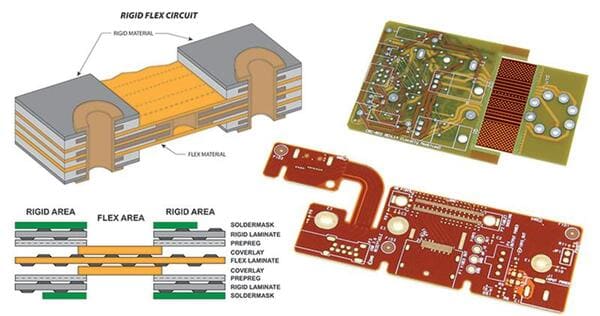

医療用PCBの材料：HDI・リジッド・フレックス・リジッドフレックス

医療用PCBは4つの主要な構造で構築され、適切な選択はデバイスが患者に対してどの位置にあるかによって決まります。

• リジッドPCB：固体のFR-4またはポリイミド基板を使用し、形状を永続的に保持。ベンチトップモニター、輸液ポンプコントローラー、カートベースの診断機器に標準的。

• フレキシブルPCB：薄いポリイミドフィルム上に構築され、曲げたり折りたたんだりできる。患者の体の動きに合わせる必要があるウェアラブルヘルスバンドや血糖値モニターの標準的な選択肢。

• リジッドフレックスPCB：リジッド実装部とフレキシブル相互接続を組み合わせ、別々の基板間にあったケーブルコネクタを排除。コネクタ削減は故障箇所の減少につながり、ペースメーカーや人工内耳で採用。




• HDI PCB：レーザードリルによるマイクロビアを使用し、より少ないスペースにより多くの配線を収容。最新のウェアラブルやポータブル診断ユニットに見られる高密度センサーアレイと小型プロセッサをサポート。

医療PCBの設計を左右する要素

医療グレードPCBの適切な仕様選択は、デバイスが患者に対してどの位置にあるかと、滅菌方法によって決まります。

• 患者接触と柔軟性：体内に装着または埋め込まれるデバイスは、割れずに動くPCBが必要。フレキシブルおよびリジッドフレックス構造が対応し、ベンチトップモニター内の基板は曲げる必要がありません。

• 放熱設計：手術用照明や画像スキャナーなどの高電力用途は、標準的な基板では効率的に放出できない熱を発生。標準FR-4よりも強力な熱伝達特性を持つ材料が必要。

• フットプリント制約：補聴器、センサーなどの超小型デバイスは性能を維持しながら小型化できるPCBが必要。HDI構造と微細回路技術が小型化を実現。

• 滅菌と生体適合性：インプラントや補綴物は繰り返しの滅菌サイクルと直接的な組織接触に直面し、熱や化学物質に弱い材料は使用不可。ポリイミド基板は熱安定性と耐薬品性に優れている。

• 機械的耐久性：繰り返しの取り扱い、落下、屈曲に耐える必要があるデバイスは、フレックス基板単体よりも高い耐久性を備えたリジッドフレックス設計が適切。

医療PCB製造を規定する品質規格

医療用PCBは、単一の認証ではなく、IPC規格とFDA設計管理要件が重なり合った枠組みの下で製造されます。

• IPC-6012（Rev F）：Class 1、2、3にわたるリジッド基板の認定および性能仕様を規定。

• IPC-6011A：Class 3を「ダウンタイムが直接的な安全リスクを生じる高信頼性電子機器」と定義。医療機器を明示的に含む。

• IPC-A-600：パッド浮きやめっきボイドなどの欠陥に対する視覚的受入基準を定義。受入品質管理でチェックされる。

• ISO 13485:2016：多くの医療用PCBメーカーが保持する品質管理認証。FDA認可そのものではないが、サプライヤーの文書化および是正措置プロセスがデバイスの設計履歴ファイルに期待される内容と整合していることを示す。

医療PCB設計の課題とトレンド

現在の医療PCB設計における最大の課題は、Class 3が要求する検査の厳格さを損なうことなく、より少ないスペースにより多くの機能を収めることです。

小型化により、より多くの設計がHDIおよびリジッドフレックス構造へと移行しています。これらはインプラントやウェアラブルが必要とする小さなフットプリントに高密度の部品を収容できます。同時に、遠隔患者モニタリングの需要により、ボタン電池で数月間動作する低消費電力フレキシブルPCBへの要求が高まっています。また、最近の部品不足を受けてサプライチェーンのトレーサビリティも重視され、サプライヤーの保証のみに依存するのではなく、より厳格なロットレベルの文書化が進んでいます。

まとめ

医療機器PCBの真の品質は、銅配線レイアウトだけでなく、コンプライアンスと材料規格の厳格な管理によって決まります。これにはIPC Class 3の検査要件、ISO 13485認証の品質マネジメントシステム、高温オートクレーブ滅菌や化学消毒などの滅菌プロセスおよび長期生体適合性要件に対応するために慎重に選定されたベース材料と表面仕上げが含まれます。これらの要素が、複雑な医療環境におけるPCBの信頼性を定義します。

PCBgogoでは、厳格な医療業界基準に従い、エンジニアリングレビュー、材料選定、プロセス管理、最終検査に至るまで、生産のあらゆる段階で品質管理を統合しています。安定した製造能力と厳格な試験システムにより、材料ばらつき、プロセス変動、実装偏差によるリスクを低減し、医療機器の長期信頼性と使用寿命を向上させます。

信頼できる製造パートナーをお探しなら、PCBgogoでは設計サポートから量産までワンストップの医療PCBソリューションを提供し、性能、コンプライアンス、信頼性のバランスのとれたフォーカスを確保します。

FAQ

Class 2とClass 3の医療用PCBの違いは？

Class 2は民生用および産業用電子機器を対象とし、延長された寿命が期待されるが破局的故障リスクはありません。Class 3はIPC-6011Aに基づきほとんどの医療機器に要求され、ダウンタイムが患者の安全を直接危険にさらす可能性があるため、より厳格な検査と受入基準が適用されます。

医療機器PCBにISO 13485認証の製造は必要？

FDA認可は完成デバイスに適用され、ベア基板には直接適用されません。ただし、ほとんどの機器メーカーはPCBサプライヤーにISO 13485認証を要求します。これにより、サプライヤーの品質システムがデバイスの設計履歴ファイルで期待される文書化と整合します。

フレキシブルPCBはインプラント医療機器に使用できますか？

はい。フレキシブルおよびリジッドフレックスPCBはペースメーカーのようなインプラントで一般的です。コネクタ数を削減し、体内のコンパクトで不規則なスペースに適合します。長期の生体適合性には追加の封止が必要です。

医療用PCBコネクタに最適な表面処理は？

ENIGは平坦で安定した表面を持つため、一般的な医療用PCBパッドの標準的な仕上げです。ハードゴールドめっきは機械的な繰り返し嵌合に耐えるため、コネクタや接点に適しています。

医療グレードPCBの製造にはどのくらい時間がかかりますか？

リードタイムは層数、HDIやリジッドフレックス構造の要否によって異なります。医療グレードの検査は標準的な民生用基板よりも時間がかかるため、メーカーに直接確認することをお勧めします。
