電子機器の小型化と電力需要の増大に伴い、熱管理はPCB設計における最重要課題の一つとなっている。標準的なFR-4基板では効率的な放熱が困難なケースが増え、より高性能な代替案としてアルミ基板が注目されている。卓越した熱伝導性、機械的耐久性、コスト効率の高さから、アルミ基板はLED照明、パワーエレクトロニクス、車載システムなどで標準的なソリューションとなっている。本ガイドでは、アルミコア基板技術について——その動作原理から使用すべきケースまで——詳しく解説する。

アルミ基板とは？

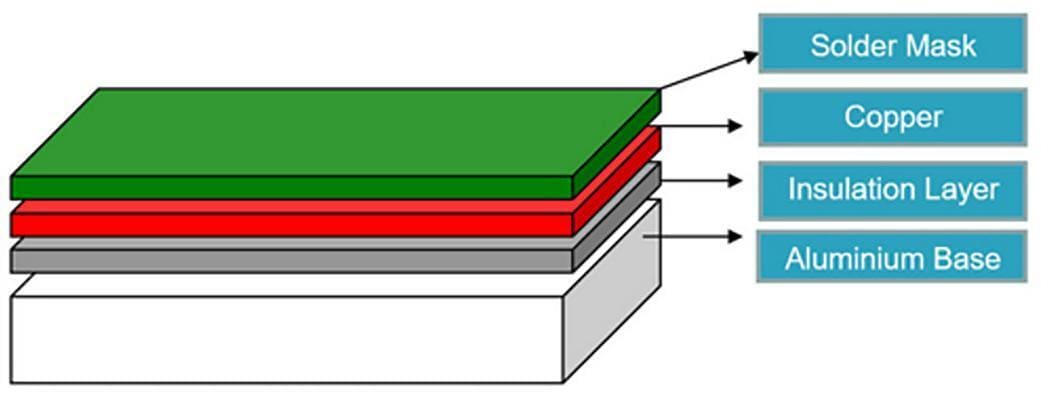

アルミ基板——メタルコア基板（MCPCB）またはアルミコア基板とも呼ばれる——は、従来のガラス繊維（FR-4）の代わりにアルミニウム基板をベース材料として使用するプリント回路基板の一種である。基板は通常、以下の3つの主要層で構成される。

回路層：銅箔層（通常1oz〜4oz）で、電気信号を伝送し部品を接続する。

誘電体層：熱伝導性は高いが電気的絶縁性を持つ層で、銅回路とアルミベースを接着すると同時に効率的な熱伝達を可能にする。

アルミベース層：構造的サポートを提供し、主要な熱拡散板として機能する金属基板で、部品から熱を引き出し基板全体に分散させる。

アルミ基板の熱伝導率は、標準バージョンで1〜3 W/m·K、高性能バリアントでは8 W/m·K以上に達する。比較としてFR-4の熱伝導率は約0.3 W/m·Kであり、そのアドバンテージは明らかである。

アルミコア基板技術の主な利点

従来基板に代えてアルミコア基板を選択することで、いくつかの工学的メリットが得られる。

• 優れた放熱性：アルミニウムはガラス繊維よりもはるかに効果的に熱を伝導・拡散する。これにより部品の接合部温度が低下し、信頼性が向上し製品寿命が延びる。

• 機械的強度：アルミベースは剛性と寸法安定性に優れ、熱サイクル下での反りに強い。繰り返し加熱・冷却される組立体に重要である。

• 軽量：金属でありながら、銅や鋼よりも大幅に軽く、車載電子機器など軽量化が求められる用途に適している。

• 環境性：アルミニウムは無毒でリサイクル性が高く、RoHS指令や電子機器製造の持続可能性目標に適合する。

• コスト効率：銅ベースMCPCBと比較して、アルミニウムは優れた価格対性能比を提供し、大量生産にも適している。

丸型アルミ基板LEDの用途：成長市場

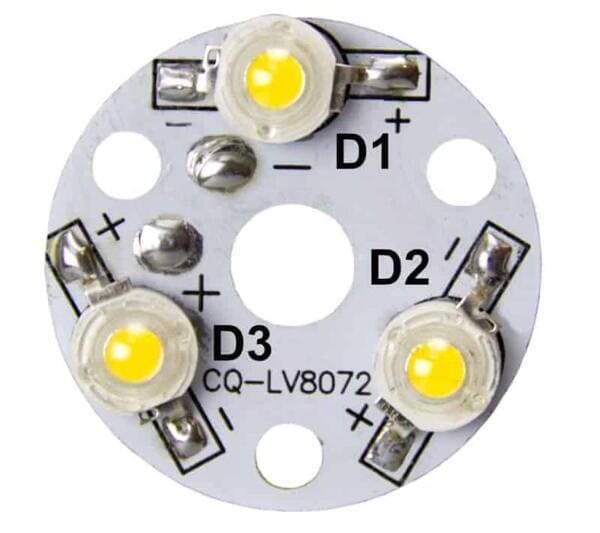

アルミ基板技術の最も広範な用途の一つがLED照明である。ダウンライト、スポットライト、街路灯、植物育成ライトなどで一般的な丸型アルミ基板LEDは、高出力LEDパッケージをサポートするために特別に設計されている。これらの円形基板はLEDアレイの直後に取り付けられ、光束減退や早期故障の原因となる前に熱を引き出す。

なぜ丸型か？LEDモジュールは円形のダイパターンに合わせて設計されることが多く、各エミッタ直下の銅被覆を最大化する。標準的な直径はコンパクトスポットモジュール用の20mmから、高天井産業用器具の100mm以上まで幅広い。丸型フォーマットはヒートシンク統合も簡素化する。

LEDメーカーにとって、アルミ基板は単なる熱対策ではなく、信頼性の高い長寿命灯具の基盤である。適切に設計されたアルミコア基板は、ほとんどの市販LEDで光束劣化の閾値とされる85°C未満に接合部温度を維持するのに役立つ。

LED照明以外の一般的な用途

LED照明が最も顕著な用途であるが、アルミ基板は幅広い産業で使用されている。

• 電源とコンバータ：スイッチング電源、モータドライブ、DC-DCコンバータは、MOSFETや整流ダイオードの発熱を処理するアルミ基板の恩恵を受ける。

• 車載電子機器：エンジン制御ユニット、LEDヘッドライト、EVバッテリー管理システムは、エンジンルーム内の温度と振動に耐えるためアルミ基板を採用している。

• オーディオアンプ：高出力トランジスタに大電流を流すハイファイアンプ段は、アルミ基板で信号経路をクリーンに保ちデバイスを冷却する。

• 産業用モーターコントローラ：可変周波数ドライブやサーボアンプは大量の熱を放散する。アルミ基板は大型外部ヒートシンクへの依存を低減する。

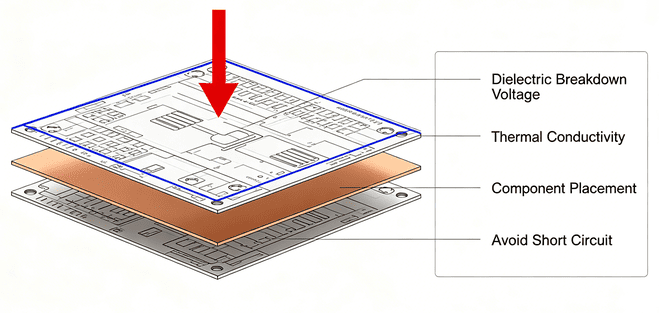

アルミ基板の設計上の考慮点

アルミコア基板の設計には標準的なPCB慣行の一部を適応させる必要がある。アルミベースは導電性を持つため、誘電体層は信頼性の高い電気的絶縁を確保するよう慎重に仕様を決定する。誘電体に欠陥があるとアルミへの地絡短絡が発生する可能性がある。設計仕様で誘電体の絶縁破壊電圧を必ず確認し適切な材料を選択する。

FR-4基板で層間の熱伝導に使用されるサーマルビアは単層アルミ基板では挙動が異なる。アルミベース自体が熱拡散板であるため設計の優先順位は誘電体層の熱抵抗最小化に移る。誘電体層が薄いほど熱伝導性は向上するが電気的絶縁余裕は低下する——このバランスを見つけることがアルミ基板設計の核心である。

部品配置も重要である。熱的支配的な部品は可能な限りアルミ基板の中央に配置し端部は熱拡散が不十分になるため避ける。温度に敏感なパッシブ部品を高出力デバイスの直近に配置する場合は十分な銅ベタ分離を確保する。

アルミ基板 vs 他メタルコア選択肢

大半の熱管理用途ではアルミが最適なバランスを提供する。銅は優れた熱伝導性を持つがコストと重量の面で航空宇宙や高出力RF設計以外では採用が限られる。鋼は熱的アドバンテージがほとんどなく主流PCB製造では使われていない。アルミコア基板技術は実用的コストで信頼性の高い放熱を実現する支配的な選択肢である。

アルミ基板メーカーの選び方

適切に設計されたアルミ基板の性能は製造プロセスに大きく依存する。熱伝導率、誘電体接着強度、銅箔密着力は長期信頼性と安定動作を確保する重要な要素である。

信頼できるPCBメーカーとして長年の経験を持つPCBgogoは、メタルコア基板製造の全工程において厳格な品質管理を維持している。材料選定から積層、最終検査に至るまで一貫した品質管理を実施している。LED照明システム、パワーエレクトロニクス、産業用制御機器を開発中の方は、プロジェクト要件に最適なアルミ基板ソリューションの選択をサポートする。

   即時見積もり

まとめ

アルミ基板は、現代の電源および照明電子機器における基盤技術として確固たる地位を築いている。商業空間を照らす丸型アルミ基板LEDモジュールから車載制御システムの熱を管理するアルミコア基板まで、この基板タイプは従来のFR-4では解決できない課題——高出力電子機器を長年にわたって確実に冷却し続けること——を解決する。

新しいLEDドライバ、大電流パワーコンバータ、車載制御モジュールを設計する際、アルミ基板の採用は製品の寿命を左右する工学的判断である。経験豊富なメーカーと協業し熱要件を明確に定義し用途に適した誘電体を選択することで、設計はより良いパフォーマンスを発揮する。製造に向けて準備ができたら、PCBgogoで見積もりを依頼しアルミ基板の仕様を検証することを推奨する。

FAQ

アルミ基板は多層化できるか？

ほとんどのアルミ基板は単層または2層です。真の多層アルミ基板は技術的に可能ですが、銅層とアルミの接着プロセスが複雑で高コストなため製造は稀です。高密度設計で熱管理も必要な場合は、FR-4層をアルミ放熱板に接着したハイブリッドスタックアップがより実用的なアプローチです。

アルミ基板の最高動作温度は？

誘電体材料に依存します。標準的なアルミ基板の誘電体は130〜150°Cの連続動作温度に定格されています。ポリイミドベースの誘電体を使用した高温バリアントは200°C以上の持続温度に耐えられ、車載や産業環境に適しています。

アルミ基板のはんだ付けはFR-4と異なるか？

アルミ基板の銅回路層は他の中華銅張板と同じようにはんだ付けできます。ただしアルミベースが急速に熱を伝導するため、特に基板端部ではリフロープロファイルに影響を与える可能性があります。標準的なSMTリフロープロセスは適切なプリヒートプロファイルで問題なく動作します。
