重要ポイントFC-BGAは、半導体チップとシステム側のプリント基板をつなぐ半導体パッケージの形式です。チップ側はフリップチップ接続、基板側は格子状のはんだボールで接続します。

AIアクセラレーターの紹介で「FC-BGA基板」という言葉を見かけても、マザーボードなどの一般的なプリント基板との役割の違いは分かりにくいものです。FC-BGAは、チップの端子をパッケージ外部へ引き出すためのパッケージ基板を含む構造です。

ここでは、チップからシステム基板までの接続順をたどり、FC-BGA基板と一般的なプリント基板の役割を比較します。AIアクセラレーターは構造を理解するための用途例として扱い、特定製品の内部仕様やメーカー固有の設計値には踏み込みません。

FC-BGA基板とは？AIアクセラレーターを例に役割を整理

FC-BGAは「Flip Chip-Ball Grid Array」の略です。「FC」はチップを基板へ接続する方式、「BGA」は基板の外部端子を格子状に配置したパッケージ形式を指します。FC-BGAパッケージ基板は、微細なチップ端子と、システム側のプリント基板に接続する端子との間を電気的につなぎます。

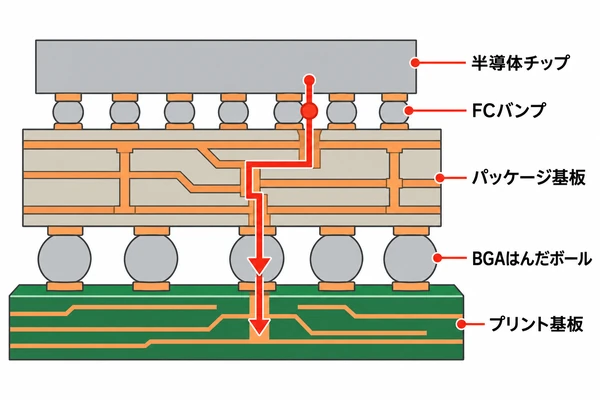

基本的な接続関係は、半導体チップ（ダイ）→フリップチップバンプ→FC-BGAパッケージ基板→BGAはんだボール→システム側プリント基板です。チップ側の細かな端子をパッケージ基板の配線で受け、外側のはんだボールを介してマザーボードなどへ接続します。

パッケージ基板の製品例には、コア層の上にビルドアップ配線層を重ねる構造があります。ただし層数や材料、微細配線の寸法は製品ごとに異なります。ひとつの製品資料にある数値を、FC-BGA全体に共通する仕様として扱うことはできません。

FC-BGA基板と一般的なプリント基板は何が違う？

両者はどちらも電気回路を形成する基板ですが、システム内で置かれる場所と接続する相手が異なります。FC-BGA基板はチップ直下のパッケージ内にあり、一般的なプリント基板はパッケージ化された半導体やコネクターなどを搭載します。

これは基板の性能を上下で比べるものではありません。一般的なプリント基板にも高密度配線やビルドアップ構造を使うものがあります。役割を分けるポイントは、FC-BGA基板がチップとパッケージ端子をつなぎ、マザーボード等がパッケージ部品を含むシステム内の回路をつなぐことです。

パッケージ基板材料の分類やガラスコア基板との違いを知りたい場合は、「半導体パッケージに使われるガラス基板と有機基板の違い」も参考になります。

AIアクセラレーター向けFC-BGAで注目される構造

AIアクセラレーターは、GPUやNPUなどの高性能半導体を使うシステムの一例です。高性能チップでは、多数の端子を限られた領域で接続する必要があり、パッケージ基板には端子を引き出す配線や層間接続が求められます。公開されている半導体パッケージ基板の用途例にも、AIプロセッサーやグラフィックプロセッサーが含まれています。

一部の公開事例では、AIアクセラレーター向けとして高密度配線や大面積設計が紹介されています。これは個別事例の設計上の特徴であり、すべてのAIアクセラレーターが同じ外形、層数、材料を採用するという意味ではありません。

また、チップレットや2.5D構造は、複数のチップやインターポーザーを組み合わせる先端パッケージの選択肢です。FC-BGAのすべてに必須の構造ではなく、製品のアーキテクチャによって採用有無が変わります。AIアクセラレーターの製品名だけから、内部のパッケージ構造や基板仕様を推定しないようにしましょう。

高速信号や電源の接続、放熱は、チップ・パッケージ・システム基板・冷却機構の条件を合わせて評価する設計課題です。FC-BGA基板だけの特徴として単純化せず、対象製品の公開仕様や設計条件に沿って確認する必要があります。高速チャネルの材料比較の考え方は、「224G PAM4高速基板の材料選定」で整理しています。

半導体パッケージ基板とシステム側のプリント基板は、近い領域で使われますが、役割と製造仕様は同じではありません。基板技術に関する情報を確認する際は、PCBgogo公式サイトをご覧ください。本記事はFC-BGA基板の製造対応や見積もり可否を示すものではありません。
