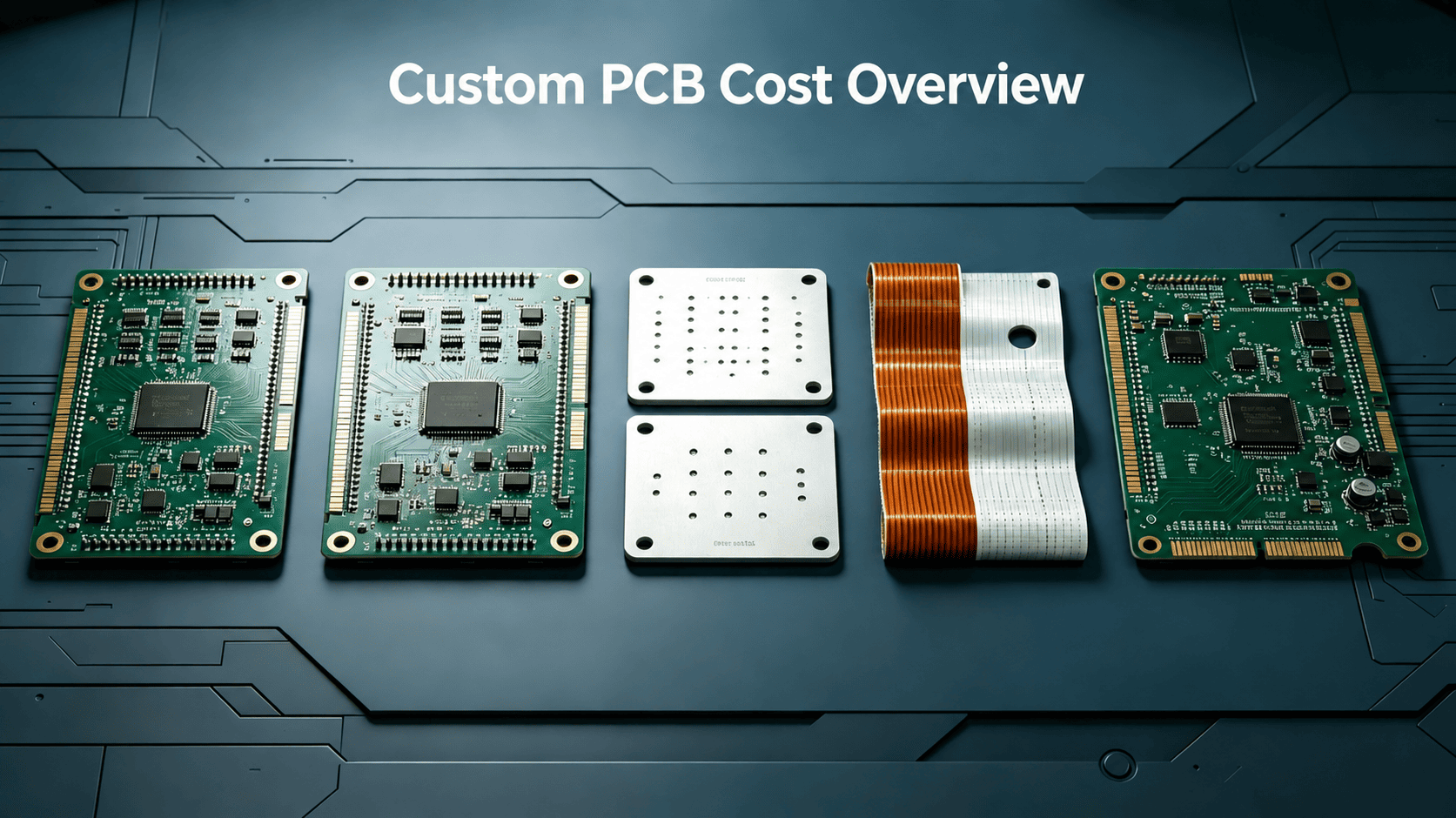

カスタムPCBのコストは、シンプルな試作基板の1ドル未満から、高度な多層産業用基板の数千ドルまで幅広く変動する。最終的な価格は単一の要因ではなく、設計判断、材料選択、生産要件の組み合わせによって決まる。

試作の検証であれ量産準備であれ、これらのコスト要因を理解することで、より正確に予算計画を立て、不要な支出を避けられる。

PCBコストに影響する5つの主要要素

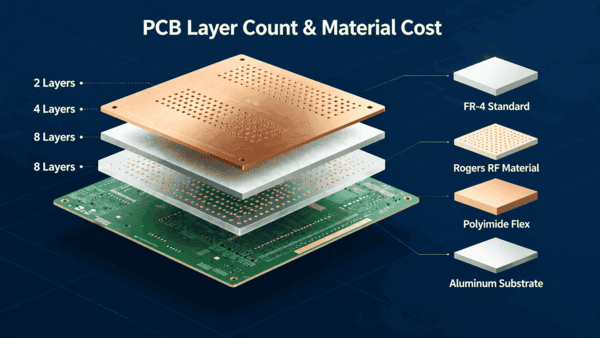

1. 層数（Layer Count）

層数が増えるほど、材料費、積層サイクル数、加工工程が増加する。2層から4層への変更で製造コストは約2倍に、4層から8層では約3倍になる可能性がある。設計の早い段階で層数の必要性を常に検討すること——多くの4層設計は、入念な配線計画により2層に収められる場合がある。

2. 基板サイズと材料

基板が大きいほど原材料を多く使い、1枚の生産パネルあたりの取れるユニット数が減る。標準的なFR-4はほとんどの用途で最もコスト効率の良い基材である。Rogers（高周波用）、ポリイミド（フレキ用）、アルミ（高出力LED用）などの特殊材料は3?20倍のコストがかかるため、性能上必要な場合にのみ使用すべきである。

3. 表面処理（Surface Finish）

表面処理はコストと信頼性の両方に影響する。

· HASL（Hot Air Solder Leveling）：最も経済的で、一般的な設計に適している。

· ENIG：コストは高いが、ファインピッチ部品、エッジコネクタ、長期信頼性が求められる用途に適している。

コスト重視のプロジェクトでは、設計に特定のはんだ付け要件や精度要件がない限り、HASLで十分な場合が多い。

関連記事：【HASL vs ENIG: Which PCB Surface Finish Should You Choose in 2026?（HASL vs ENIGの比較記事）へのリンク】

4. ビア技術（Via Technology）

標準的なスルーホールビアが最も経済的である。ブラインドビア、埋め込みビア、マイクロビア、ビアインパッドなどの高度なビア構造は、製造の複雑さとコストを増大させる。部品密度が本当に必要とする場合を除き、ビアインパッドやHDI機能は避けるべきである。

5. 納期（Lead Time）

生産速度はコストに直接影響する。標準納期は一般的に手頃な価格だが、短納期での製造は価格を大幅に引き上げる可能性がある。プロジェクトのスケジュールに柔軟性があれば、標準的な生産期間を選ぶことが最もコスト効率の良い方法である。

3営業日）を指定すると割増料金が発生します。日程に余裕がある場合は標準納期を選択することでコストを抑えられます。

PCBアセンブリ（実装）のコスト

PCB実装コスト（PCBA）には、部品調達、はんだペースト印刷、ピックアンドプレース、リフローはんだ付け、検査が含まれる。ほとんどのプロジェクトでは、実装コストはベアボード製造よりも高くなる。

PCB実装コストで最も変動が大きいのはcomponentsである——部品費はPCBA総費用の50?70%を占める。スルーホール部品はSMD部品よりも実装コストが高い。THT部品を最小限に抑えることが、コスト効率の良いPCB実装を実現する最も効果的な方法の一つである。

コスト効率の高いPCB実装のためのポイント

製造価格だけに注目するよりも、設計と調達の早い段階での判断によって実際の節約が生まれる。

• 回路レイアウトを早期に最適化する：クリーンなレイアウトは配線の複雑さを減らし、不要なビアを最小限に抑え、追加層やHDI構造の必要性を回避できる。

• 層数を可能な限り減らす：4層基板としてスタートした設計の多くは、入念な配線により2層に簡略化できる。これだけで製造コストと実装コストの両方を大幅に削減できる。

• 標準的な材料と表面処理を使用する：ほとんどの用途では、FR-4材料とHASL表面処理の組み合わせが、信頼性とコスト効率のベースラインとなる。

• 標準的な部品と製造仕様に従う：一般的な部品パッケージ（0402や0603など）と標準フットプリントを使用することで、特別処理費用を回避し、調達効率が向上する。

• DFM（Design for Manufacturing）の原則を適用する：DFMに適した設計は、はんだ付け不良、位置ずれ、歩留まり低下などの生産問題を低減する。ここでの小さな改善が、後工程での高額な手直しを防ぐ。

• BOMの複雑さを減らす：使用するユニーク部品の点数を減らすことで、調達プロセスが簡素化され、サプライヤーからの価格交渉も有利になる。

• 可能な限り片面実装にする：片面実装によりリフローサイクルが減り、一般的に人件費と加工費が低減する。

PCBgogoでカスタムPCBコストを即時計算

PCB製造コストをすばやく見積もりたい場合、PCBgogoのようなプラットフォームは、生産前にオプションを比較できる即時オンライン見積もりツールを提供している。

以下の簡単なステップでカスタムPCBコストを計算できる。

• Step 1：PCB材料タイプ（例：FR-4、Rogers、アルミ）を選択し、ベース基板のカテゴリを定義する。

• Step 2：基板寸法（長さ×幅）と数量を入力する。これらは見積もり生成に必要である。

• Step 3：層数、厚さ、銅箔重量、最小穴径など、設計要件に基づいて製造仕様を設定する。

• Step 4：表面処理やサービスオプション（例：HASL、ENIG、ソルダーマスク色、PCB実装）を選択し、CALCULATEをクリックして最終見積もりを取得する。

これにより、生産に着手する前に、さまざまな設計選択が価格にどう影響するかを理解しやすくなる。

まとめ

カスタムPCBのコストは、層数、材料、表面処理、部品選定、発注タイミングなど、数十の小さな判断の積み重ねである。最良の結果を出すエンジニアとは、必ずしも最も安いメーカーを見つける人ではなく、設計の段階から製造性を考慮し、BOMを標準化し、現実的な納期を計画する人である。上記の戦略を適用すれば、信頼性を損なうことなく、PCBと実装の総費用を現実的に30?60%削減できる。

FAQ：カスタムPCBコストと実装

PCBを最も安く製造する方法は？

最も低コストな選択肢は、通常2層FR-4基板にHASL仕上げ、標準部品、高度なビアなしの構成である。設計をシンプルに保ち、特殊材料を避けることもコスト削減に役立つ。

なぜ大量生産になるとPCBコストが下がるのか？

段取り費用（ツーリング、ステンシル、機械設定など）がより多くのユニットに分散されるためである。生産が自動化されれば、1ユニットあたりのコストは大幅に低下する。

PCB実装コストに最も影響する要素は？

BOM（部品費）が最大の要因であり、総費用の50?70%を占めることが多い。複雑または希少な部品は調達コストと取り扱い費用も増加させる。

ENIGは必ず必要か？

いいえ。ENIGが必要なのはファインピッチ部品、高信頼性用途、エッジコネクタのみである。一般的な設計ではHASLで十分であり、よりコスト効率も良い。

品質を損なわずにPCBコストを削減する方法は？

設計の最適化に集中すること：層数を減らし、標準材料を使用し、BOMを簡素化し、DFMガイドラインに従う。これらの変更は通常、性能を犠牲にせずにコストを削減する。
