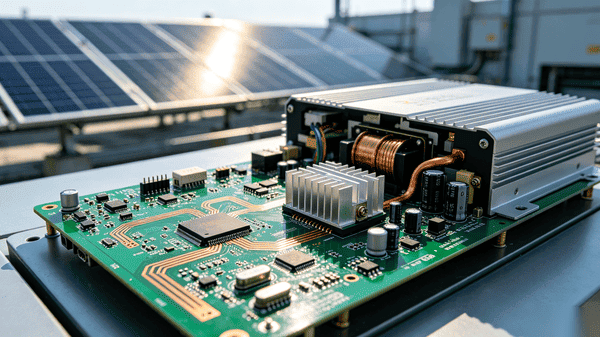

重要定義再生可能エネルギーPCBとは、太陽光、風力、蓄電システムにおいて、電力変換、電圧調整、システム監視のために設計されたプリント回路基板です。10～20年の耐用年数にわたる温度サイクル、振動、湿度を含む長期的な屋外暴露に耐えるよう構築されています。これらの基板は通常、大電流処理のための厚銅配線、放熱のためのサーマルビア、高信頼性基板材料を使用し、過酷な再生可能エネルギー環境で安定した性能を確保します。

再生可能エネルギー用途のPCBは、民生電子機器とは根本的に異なる要求を満たす必要がある。本ガイドでは、これらの基板に求められる具体的な仕様、設計上の考慮点、製造上の課題とその解決策を解説する。

再生可能エネルギーPCB設計が異なる理由

再生可能エネルギーシステムのPCBは、20年にわたる屋外暴露、極端な温度変動、継続的な高電流負荷に耐える必要がある。民生電子機器の5〜7年とは根本的に設計思想が異なる。

太陽光インバータでは、PCBはDC-AC変換中に発生する熱を管理しながら、MPPTアルゴリズムを実行する高速スイッチング回路をサポートしなければならない。風力タービンでは、PCBは絶え間ない振動に耐え、ナセル内の温度変動に対応する必要がある。

蓄電システムでは、BMS基板はセル電圧を正確に監視し、バランシング電流を処理し、過充電・過放電・短絡から保護する——すべて単一の高信頼性基板上で実現する。これらの環境はそれぞれ異なるPCB要件を生み出すが、共通の課題も存在する。

再生可能エネルギーPCBの主要要件

以下のテーブルは再生可能エネルギーPCBに求められる主要要件を示しています。

これらの要件は相互に関連している。例えば高電流容量に対応する厚銅配線は、熱管理を改善する一方で、エッチング精度や層間接着に製造上の課題をもたらす。設計段階でのトレードオフの理解が重要である。

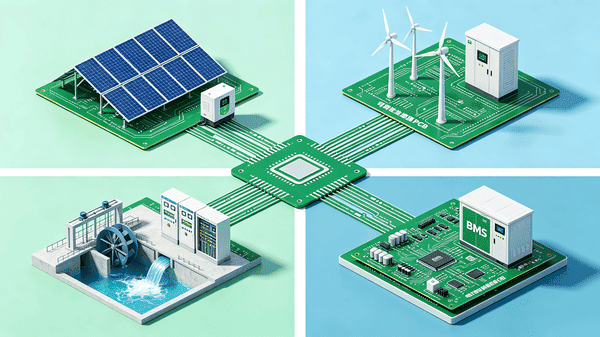

再生可能エネルギーPCBの一般的な用途

再生可能エネルギーPCBは以下の主要分野で使用されている。

• 太陽光インバータ：MPPTコントローラ、DC-ACインバータ、系統連系インターフェース。高電圧（600〜1500V）と高効率（97%超）が要求される。

• 風力タービンコントローラ：ピッチ制御、ヨー制御、電力変換、状態監視。振動と広い温度範囲への耐性が不可欠。

• 蓄電システム（BESS）：BMS基板、セルモニタリング、バランシング回路。セルあたりの電圧精度と高信頼性が重要。

• EV充電インフラ：AC-DC変換、通信制御、安全監視。高出力密度とEMC準拠が必要。

• スマートグリッド機器：遠隔監視、需要応答、系統安定化。通信信頼性と長期耐久性が求められる。

製造上の課題と解決策

再生可能エネルギー向けPCBの製造では、耐久性と電流処理能力をコストと同時に両立させるという課題があり、いくつかの業界トレンドがそれに応えている。

環境ストレステスト

屋外の太陽光発電や風力発電設備に使用される基板は、生産前に加速熱サイクル試験や湿度試験を経ることが増えている。パネルの耐用年数10年目に現場で故障するより、設計段階で弱点を発見する方がはるかにコストが低いためである。

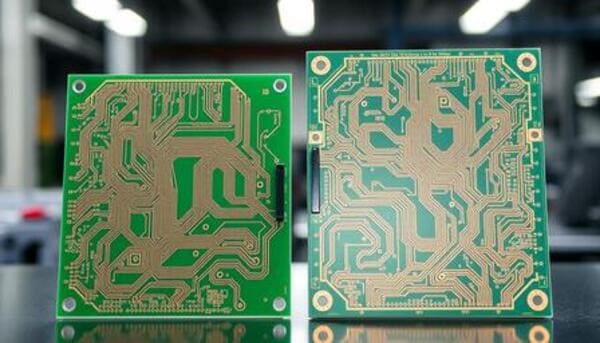

厚銅・厚基材への移行

システムの高出力化に伴い、標準重量の基板では過熱する電流負荷に対応するため、厚銅PCBと厚い基材へのシフトが進んでいる。

リジッドフレックスとHDIの採用

 コンパクトなインバーターやポータブルバッテリーパックでは、限られた筐体に増加する部品数を収めるため、リジッドフレックス構造や高密度配線技術を採用する設計が増えている。

スマートグリッド統合

グリッドインフラにリアルタイム監視と通信機能が追加されるにつれ、再生可能エネルギー用基板には制御インピーダンス配線と高周波設計が求められるようになっている。分散コンポーネント間の正確なデータ転送を維持するためである。

持続可能な材料とプロセス

業界の環境ポジショニングを考慮し、より多くのメーカーがRoHS準拠材料と低環境負荷の生産プロセスへ移行しつつある。同時に、これらの基板に求められる耐久性を犠牲にしないバランスが重要である。

再生可能エネルギープロジェクトがPCBgogoを選ぶ理由

再生可能エネルギーPCBプロジェクトの成功は、高電流、強力な熱、10年以上の信頼性運用という複数の課題を1枚の基板で解決することを意味する。設計が紙の上で完璧に見えても、製造プロセスが主要パラメータと公差を安定して維持できなければ、実際の使用で失敗する可能性がある。

PCBgogoは10年以上のPCB製造経験を持ち、厚銅基板、多層基板、HDI基板に注力している。強固な工程管理と品質システムにより、異なる生産バッチ間で一貫した性能を確保する。各プロジェクトの開始時に、エンジニアリングチームが電力要件、熱設計、長期信頼性目標をレビューし、実際のアプリケーション要件に適合した製造計画を構築する。再生可能エネルギーPCBプロジェクトに取り組んでいるなら、お気軽にご連絡いただきたい。

まとめ

再生可能エネルギーPCBは、単に信号を配線する以上の役割を果たす。10年以上にわたる熱、電流、環境ストレスに耐えながら、太陽光、風力、水力システムを確実に稼働させ続ける必要がある。設計段階で電流処理、熱管理、材料選定を適切に行うことが、フィールドで10年後に基板がまだ性能を発揮しているかどうかを決定する。

FAQ

再生可能エネルギー用途に適したPCBの特徴は？

高電流処理のための厚銅配線、熱管理のためのサーマルビアとヒートシンク、10〜20年の屋外温度サイクル・湿度・UVに耐える材料またはコーティングが必要です。

太陽光インバータPCBに高い変換効率が求められる理由は？

変換損失の1%がシステムの利用可能エネルギーの直接的な減少となるため、最新のインバータPCBは95%以上の効率を目標としています。

風力と水力ではPCBの使い方はどう違うか？

風力タービンPCBはブレードピッチ制御と可変速回転エネルギーの安定AC電力変換を主に担当します。水力PCBは連続水流からの電圧安定化と系統同期に重点を置きます。

再生可能エネルギーPCBに特別な認証は必要か？

ほとんどのメーカーはISO 9001:2015（品質管理）とIPC-A-610（作業基準）に従って製造し、長期寿命要件からIPC-6012 Class 2が一般的に適用されます。

厚銅PCB構造は再生可能エネルギーシステムにどう役立つか？

厚銅PCBは標準1oz以上の銅層を使用し、過度の抵抗発熱なしに高電流負荷を処理できるため、ソーラートラッカーや風力タービン電力変換器などの高出力用途に適しています。
