重要定義SMT(Surface Mount Technology、表面実装技術)は、部品をプリント基板の表面に直接はんだ付けするPCB実装方法です。SMT部品(SMDとも呼ばれる)は、はんだペースト上に配置され、リフロー炉で加熱されて接合されます。SMTはスルーホール方式と比較して、小型基板、高密度実装、高速自動化生産を可能にします。
古いラジオと最新のスマートフォンを分解してみれば、その違いは明らかです。一方は穴に通した導線を手ではんだ付けしたものであり、もう一方は基板表面に flush に配置された高密度な部品グリッドで、機械で実装されています。この違いこそがSMTです。
本ガイドでは、SMTとは何か、使用される部品、実装プロセス、そしてスルーホール実装との違いについて解説します。
表面実装技術(SMT)とは
表面実装技術は、部品のリード線を穴に挿入するのではなく、基板表面のパッドに直接実装およびはんだ付けするPCBアセンブリ方式です。1980年代以降、主流の製造方法としてスルーホール実装に取って代わり、現在では民生、産業、車載電子機器におけるPCBアセンブリの大部分を占めています。
基本メカニズムは単純です。はんだペーストが部品をパッド上に保持し、熱でそのペーストを溶かして永久的な電気的および機械的接合を形成します。穴あけやリード線の曲げが不要なため、より小さな部品をより狭い間隔で実装できます。典型的なSMT抵抗器(0402パッケージ)はわずか1.0mm x 0.5mmで、6mm以上のスルーホール抵抗器と比較して格段に小型です。

SMTとSMDの違い
SMTは実装プロセスであり、SMDはそのプロセス用に作られた部品です。しばしば同じ意味で使われますが、異なるものを指します。SMTははんだペースト印刷、機械配置、リフローはんだ付けを含む製造方法を指し、SMDはチップ抵抗やQFNパッケージなど、フラットな接点を持つ実際の部品を指します。
| 用語 | 正式名称 | 説明 |
|---|---|---|
| SMT | Surface Mount Technology | 部品を基板に実装するプロセス |
| SMD | Surface Mount Device | 表面実装用に設計された部品自体 |
| PCB | Printed Circuit Board | SMDが実装される基板 |
この区別は、データシートを読む際や部品を発注する際に重要です。サプライヤーは部品を「SMD」と表示し、製造ラインを「SMT実装」と表現します。

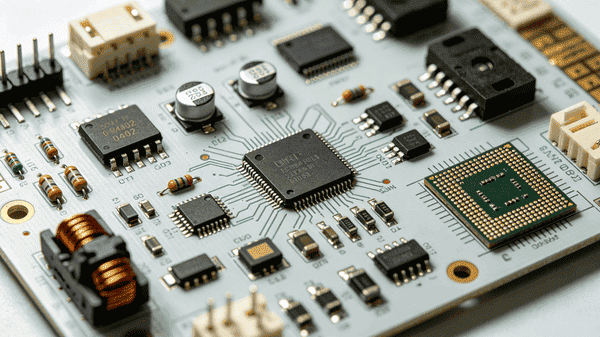

SMT部品とは
SMT部品とは、スルーホールリード線の代わりにフラットな金属接点を持ち、PCB表面に直接はんだ付けされるように作られた電子部品です。主なカテゴリは以下の通りです。
チップ抵抗・コンデンサ:0402(1.0mm x 0.5mm)や0603(1.6mm x 0.8mm)などの標準パッケージでサイズ化されており、数量ベースで最も一般的なSMT部品です。
集積回路(IC):QFN(Quad Flat No-lead)、QFP(Quad Flat Package)、BGA(Ball Grid Array)などのパッケージで、ピン数は数本から数百本まであります。
ダイオード・トランジスタ:通常はSOT(Small Outline Transistor)パッケージに収められ、最小限のフットプリントを実現します。
コネクタ・インダクタ:スルーホールコネクタのピンではなく、表面実装用のタブまたはパッドを備えています。
これらの部品は長いリード線を持たないため、精密な配置と制御されたはんだ付けが必要であり、試作段階以降は自動化装置に依存します。
SMT実装工程(ステップバイステップ)
SMT実装は、製品に関係なく一貫した順序で行われます。各段階は、ペースト位置ずれからはんだ接合不良まで、特定の故障モードを制御するために存在します。
はんだペースト印刷:ステンレススチールのステンシルをPCBに位置合わせし、微細なはんだ粒子とフラックスの混合物であるはんだペーストを塗布します。ペーストが多すぎるとピン間のブリッジを引き起こし、少なすぎると弱いはんだ接合や未接続の原因になります。
はんだペースト検査(SPI):多くの生産ラインでは3D光学システムを使用して、印刷直後にペーストの高さ、面積、体積をチェックし、部品実装前に塗布エラーを検出します。
ピックアンドプレース実装:自動化された機械が真空ノズルとカメラ誘導による位置合わせを使用して、各SMDをペースト上に配置します。精度は約0.01mm、速度は毎時数千個の部品に達します。
リフローはんだ付け:部品が実装された基板は、段階的な温度プロファイルを持つリフロー炉を通過します。鉛フリーはんだでは通常約245℃でピークに達し、ペーストを溶かして基板が冷えるにつれて最終的な接合を形成します。
検査と試験:自動光学検査(AOI)で部品欠落、位置ずれ、ブリッジをスキャンし、X線検査でBGAなどのパッケージ下の隠れた接合部をチェックします。その後、電気試験で実装された基板が設計通りに機能することを確認します。
各段階で何をチェックしているかを理解することで、プロセスをブラックボックス扱いせず、各工程で文書化を行うメーカーを評価しやすくなります。
SMTとスルーホール技術の比較

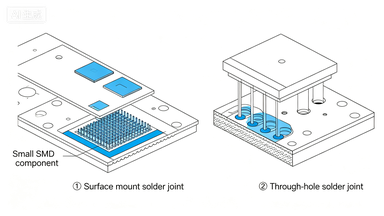

スルーホール技術は部品リード線を穴に挿入して反対側ではんだ付けするのに対し、SMTは部品を表面パッドに直接実装します。両方の方法は現在でも使用されており、しばしば同じ基板上で混在します。
| 要素 | SMT | スルーホール |
|---|---|---|
| 部品サイズ | 小型、高密度 | 大型、スペース必要 |
| 実装速度 | 高速、完全自動化可能 | 低速、複雑部品は手動 |
| 機械的強度 | 接合部あたり低い | 高い、コネクタ・重量部品に有利 |
| 主な用途 | 民生電子機器、高密度基板 | 電源コネクタ、機械的ストレス部品 |
| リワーク | 微細ピッチ部品は困難 | 容易 |
多くの最新基板は両方を使用しています。この混合構成(タイプII実装とも呼ばれる)では、高密度化のためにSMT部品を、エッジコネクタなど機械的に頑丈な接続が必要な部分にはスルーホール部品を配置します。

SMTはんだ付けの一般的な欠陥と防止策
適切に管理されたSMTラインでも、ペースト量、実装精度、リフロー温度が仕様から外れると欠陥が発生します。一般的な故障モードを理解することで、検査時の発見が容易になります。
| 欠陥 | 原因 | 防止策 |
|---|---|---|
| 墓石現象 | 不均一な加熱で小型部品の一端が浮き上がる | パッドの熱容量を均一に、リフロー昇温速度を制御 |
| はんだブリッジ | 過剰なペーストまたは微細ピッチ | ペースト量削減、ステンシル開口設計確認 |
| コールドジョイント | リフロー温度が低すぎる、昇温が速すぎる | 使用するペースト合金に適したリフロープロファイルに従う |
| 濡れ不良 | パッド汚染またはペースト期限切れ | 新鮮なペースト使用、パッド仕上げが仕様内であることを確認 |
IPC-A-610(電子アセンブリの受入基準に関する業界標準)では、はんだ接合部は3つの製品クラスにわたって欠陥の深刻度で分類され、メーカーに許容できる接合部とリワークが必要な接合部の共通基準を提供しています。
これらの問題を一貫して捉えるにはプロセスの規律が重要です。すべての基板でSPIとAOIを実行し、スポットチェックのみに頼らないメーカーは、基板が顧客に届いて初めて表面化するような欠陥を削減できます。PCBgogoでは、SPI、AOI、X線検査を標準プロセスに組み込んだSMT実装ラインを稼働しており、最終QCだけでなく各段階で基板をチェックしています。
最新の電子機器におけるSMTの重要性
SMTは、現代の電子機器が小型で、高速生産可能でありながら、同時に高密度な機能を実現できる理由です。SMTがなければ、スマートフォンやウェアラブルデバイス内部の部品密度は、あのサイズの基板に収まりません。
サイズ面のメリットに加えて性能面のメリットもあります。SMT部品間の相互接続が短いことで、寄生インダクタンスと容量が低減され、トレース長の最小化が信号整合性に直接影響する高速設計やRF設計にとって重要です。
FAQ
SMTとは何の略ですか?
SMTはSurface Mount Technology(表面実装技術)の略で、部品を穴に挿入する代わりに基板表面に直接はんだ付けするPCB実装方法です。
SMTとSMDは同じですか?
いいえ。SMTは実装プロセスであり、SMD(Surface Mount Device)はそのプロセスで実装される個々の部品を指します。
SMTとTHTの違いは?
SMTは部品を表面パッドに直接実装するのに対し、THT(スルーホール技術)は部品リード線を穴に挿入して反対側ではんだ付けします。SMTはより小型で高密度な基板を可能にし、THTは物理的ストレスを受ける部品に対して強力な機械的接続を提供します。
SMTリフローはんだ付けの温度は?
鉛フリーリフローはんだ付けは通常約245℃でピークに達し、プリヒート、ソーク、ピーク温度に達した後の冷却という段階的なプロファイルに従い、部品への熱損傷を防ぎます。
SMTとスルーホール部品は同じ基板上で使用できますか?
はい。これは混合実装と呼ばれ、ほとんどの部品にはSMTの高密度性を活かしつつ、スルーホールコネクタや強力な機械的接合が必要な部品を併用する基板で一般的です。
まとめ
SMTは、より小さな部品、より高い密度、より高速な自動化生産を可能にするため、現代の回路基板を構築する標準的な方法としてスルーホール実装に取って代わりました。はんだペースト印刷からリフロー、検査に至るまでのプロセスを理解することで、基板を正しく指定し、高品質な実装パートナーを見極めやすくなります。
