重要定義    車載PCBとは、-40℃～150℃の温度範囲、継続的な振動、高湿度などの過酷な環境下で信頼性をもって動作するように設計されたプリント基板です。ABS、エアバッグ、エンジンコントロールユニット（ECU）、ADASモジュールなどの重要な車載システムに使用されています。これらの基板はIATF 16949、AEC-Q100、IPC-6012DAなどの自動車グレード規格に基づいて検証され、単一の故障が車両性能や乗員保護に影響を及ぼす可能性がある過酷な環境下での長期耐久性と安全性を確保しています。

現代の自動車のボンネットを開けると、もはやエンジンが最も複雑な部品ではありません。その称号は、ブレーキからインフォテインメント画面まであらゆる機能を制御する数十もの回路基板に属しています。

本ガイドでは、車載PCBが標準基板と異なる点、信頼性を左右する設計要素、メーカーが準拠すべき規格、車両内での搭載箇所、そして自動車グレード電子機器に固有の製造課題について解説します。

車載PCBが通常基板と異なる理由

車載PCBは、民生電子機器がほとんど遭遇することのない複合的なストレス要因に直面しており、それぞれが基板の設計と製造方法を大きく左右します。

• 極端な温度範囲：エンジンブロック付近に搭載される基板は、マイナス40℃から150℃までの動作温度にさらされることがあり、標準的な民生用PCBの定格範囲をはるかに超えています。

• 継続的な振動と機械的ストレス：走行中の継続的な振動と機械的ショックは、長年の動作によりはんだ接合部に疲労を生じさせ、部品を緩める可能性があります。標準的な実装技術ではこれに耐えるようには設計されていません。

• 安全クリティカルな故障の影響：ABS、エアバッグ展開、エンジン制御を司る基板は、静かに故障することが許されません。単一の欠陥が乗員の安全に直接影響を及ぼす可能性があるためです。

• 長い製品寿命への期待：自動車は10年以上の信頼性動作が求められます。つまり、車載PCBは3〜5年の交換サイクルで設計されるスマートフォンやノートPCの基板よりもはるかに長い設計寿命が必要です。

これらの要件こそが、車載PCB設計が回路レイアウトではなく材料選定から始まる理由です。

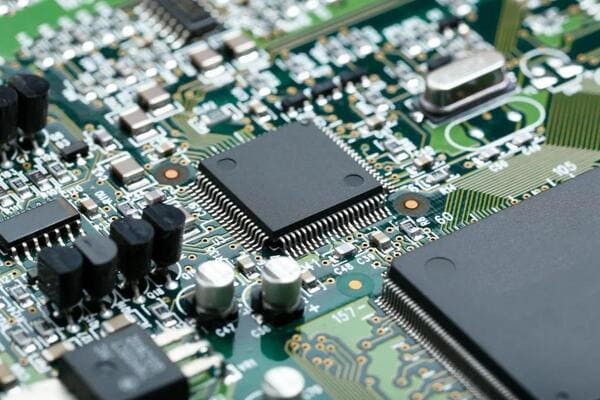

車載PCBの材料と設計要素

過酷な車載環境に耐える基板を構築するには、設計プロセスの初期段階で行う材料選定とレイアウト上の判断が決定的に重要です。

• 高Tg基材の選定：ガラス転移温度170℃以上の標準FR-4は要求の低い用途に使用できます。一方、260℃まで対応可能なポリイミド基板は、より極端な熱にさらされるエンジン制御ユニットやパワートレインシステムで一般的に採用されています。

• 熱管理：サーマルビア、銅プレーン、ヒートシンクによって高電力回路から熱を逃がします。これは電流密度が1平方mmあたり10Aに達する可能性のある領域で特に重要です。

• 耐振動設計：フレキシブルPCBセクション、コンフォーマルコーティング、重量部品周辺の追加実装ポイントにより、走行振動を吸収し、長年の動作によるはんだ接合部の疲労を防ぎます。

• 制御インピーダンス設計：ADASやレーダーシステムは一貫したインピーダンス（通常±10%以内の許容差）を必要とします。これにより、長い配線トレース上での高速信号の劣化を防ぎます。

• EMI対策：部品配置と配線経路を慎重に設計することで、高周波回路を電源ラインから分離し、インフォテインメントシステムとエンジンの点火回路などの間での電磁干渉を低減します。

車載PCBの業界規格

車載電子機器は、単一の包括的認証ではなく、品質システム、部品信頼性、基板レベル性能をカバーする複数の規格によって管理されています。

• IATF 16949：自動車製造に特化した品質マネジメントシステム規格で、以前のISO/TS 16949から発展しました。生産のあらゆる段階におけるトレーサビリティとプロセス規律を対象としています。

• AEC-Q100：集積回路向けの故障メカニズムに基づくストレステスト認定で、部品が自動車グレードの温度、湿度、電気的ストレスに耐えられることを確認するために使用されます。

• IPC-6012DA：基本IPC-6012リジッドPCB性能仕様の自動車用追補で、より厳格な穴位置公差や、より厳しい熱・湿度試験などの要件を追加しています。

• ISO 26262：道路車両向けの機能安全規格で、ハードウェアまたはソフトウェアの故障が乗員の安全に直接影響を及ぼす可能性のある安全クリティカルシステムに適用されます。

車載PCBの用途

車載PCBは現代の自動車が依存するほぼすべてのシステムに搭載されており、アプリケーションごとに基板への要求は異なります。

• エンジンコントロールユニット（ECU）：燃料噴射、点火タイミング、排出ガス制御を管理するこれらの基板は、車両内でも最も高温のゾーンで動作するため、ポリイミドや他の高温基材への設計が一般的です。

• 安全システム（ABS、エアバッグ）：車両内で最も高い信頼性が要求されます。これらの基板は、呼び出された最初で唯一のタイミングで正しく機能しなければなりません。

• ADAS / レーダーシステム：運転支援機能は、高速信号の整合性と精密なインピーダンス制御に依存しており、レーダーおよびカメラデータをリアルタイムで正確に処理します。

• EVバッテリー管理システム（BMS）：電気自動車のバッテリーパックは、個々のセル電圧と温度を監視し、セル間の充電バランスを調整するPCBに依存しています。従来の内燃機関車両の電子機器をはるかに超える高電流負荷を処理します。

• インフォテインメントとコネクティビティ：ダッシュボードディスプレイ、ナビゲーション、通信モジュールは比較的安全上の重要度が低いため、標準的な高Tg FR-4など、よりコスト重視の材料選択が可能です。

各要件をすべて満たす基板を量産レベルで製造することが、実際の製造課題の核心です。

車載プロジェクトがPCBgogoを選ぶ理由

車載PCBの調達においては、試作数枚だけでなく、何千枚ものユニットにわたって厳しい公差を維持できるメーカーとの協業が不可欠です。量産時にすり抜けた不良が、実際の車両に搭載された後でははるかに高額な問題となるためです。

PCBgogowww.pcbgogo.jpでは、車載アプリケーションがPCBに求める熱サイクル、振動、電流要求に対応する高Tg、厚銅、多層基板を製造しています。生産ロット全体で一貫した品質を維持するプロセス管理と、プロジェクトのスケジュールを維持する安定したターンアラウンドを提供します。すべてのプロジェクトは、エンジニアリングチームがお客様の材料、層構成、信頼性要件をレビューし、設計に最適な製造アプローチを構築することから始まります。車載PCBプロジェクトの調達をご検討の際は、お気軽にPCBgogoまでお問い合わせください。

まとめ

車載PCBは、10年以上にわたる熱、振動、湿度に耐えながら、故障が許されないシステムを制御する必要があります。そのため、材料選定と規格準拠は回路設計そのものと同様に重要です。適切な基材、設計マージン、製造パートナーを各アプリケーションにマッチングすることが、認定試験に合格する基板と、実際のフィールドで性能を発揮し続ける基板とを分ける鍵となります。

FAQ

自動車用PCBはどの温度範囲に対応する必要がありますか？

車載PCBは一般的にマイナス40℃から125℃の温度範囲で定格されています。エンジン近くに搭載される基板では、150℃までの温度スパイクに対応する必要がある場合もあります。

IATF 16949とAEC-Q100の違いは何ですか？

IATF 16949はメーカーの生産プロセス全体を対象とする品質マネジメントシステム規格であり、AEC-Q100は個々の部品が自動車グレードの環境条件に耐えられることを確認する部品レベルのストレステスト認定です。

EVバッテリー管理PCBに通常の車載基板より厚い銅が必要な理由は？

電気自動車のバッテリー管理システムは、従来の内燃機関車両の電子機器よりも大幅に高い電流負荷を処理するため、基板上での抵抗加熱や電圧降下を避けるために厚い銅配線が必要です。

すべての車載PCBにポリイミド基板が必要ですか？

いいえ。ポリイミドはエンジン制御ユニットのような高温ゾーンに限定されます。インフォテインメントシステムなど要求の低いアプリケーションでは、標準的な高Tg FR-4を使用して、その場所の実際の熱要求とコストのバランスを取るのが一般的です。

ISO 26262は車載PCB設計にどのように影響しますか？

ISO 26262は安全クリティカルシステムに適用され、開発全体を通じて文書化されたリスク分析、設計検証、テストを要求します。ABSやエアバッグなどのシステムに使用される基板は、非安全クリティカル基板よりも厳格な設計・検証プロセスが必要です。
