GPU基板とは?構造・機能・設計ポイントを解説
0 0 Jul 23.2026, 16:03:10

重要定義GPU基板(GPU PCB)とは、GPU、メモリモジュール、電源回路を搭載し、それらの間で超高速信号をルーティングする多層プリント基板です。コンシューマー向けは6〜14層、AIサーバークラスでは20〜40層以上、超低損失積層板、任意層HDI構造が必要で、マルチテラビット相互接続と700W超の電力負荷に対応します。

グラフィックスカードからヒートシンクを取り外すと、その下にあるチップは、それが載っている基板に比べてほとんど付随的に見えます。しかし実際には、その基板はGPU自身が評価される以上のエンジニアリング作業を担っています。

本ガイドでは、GPU基板が実際に行っている役割、設計と製造の方法、コンシューマー向けとAIサーバー向け基板の違い、そしてゲーミングカード用の基板とラックに詰められたアクセラレータ用の基板を分ける要素について解説します。

GPU基板の主要コンポーネント

最新のGPU基板には、いくつかの機能ブロックが統合されており、それぞれが安定性、性能、通信を担当しています。

GPUコア(グラフィックスプロセッサ)

GPUダイは中央の演算エンジンであり、レンダリング、AI推論、行列演算などの並列ワークロードを実行します。安定した電力供給とPCBが提供する高速メモリアクセスに大きく依存しています。

VRAM(ビデオメモリ)

GDDR6またはGDDR6Xメモリチップはテクスチャ、フレームバッファ、コンピュートデータを格納します。トレース長と信号遅延を最小化するためGPUの近くに配置され、メモリルーティングはPCB設計で最もインピーダンスに敏感な部分の一つです。

VRM(電圧レギュレータモジュール)

VRMは12V入力電源をGPUとメモリが必要とする複数の低電圧レールに変換します。MOSFET、インダクタ(チョーク)、コンデンサで構成され、適切に設計されたVRMは電圧リップルを低減し持続的な負荷下での安定性を向上させます。設計が不十分だとピーク電力消費時にスロットリングやシステムクラッシュが発生する可能性があります。

クロック&コントロールIC

これらのチップはタイミング、電圧監視、システム制御を管理し、GPUコア、メモリ、PCIeインターフェース間の同期を確保します。

PCIeインターフェース

PCIeエッジコネクタはGPUとホストCPU間のデータ通信を提供します。高速レーンには厳格なインピーダンス制御と最小限の信号損失が必要です。

補助電源コネクタ

最新のGPUは8ピン、12ピン、または12VHPWRコネクタを使用してPCIeスロットの制限を超える追加電力を供給します。

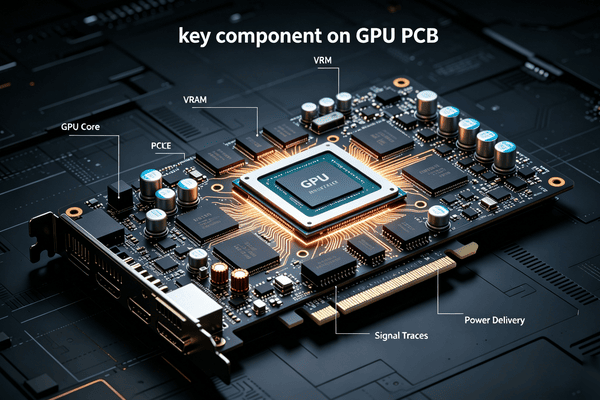

GPU基板の主要コンポーネント

GPU基板の実際の役割

GPU基板は単なる実装面ではなく、グラフィックスカードを動作させ続けるために4つの明確な機能を果たしています。

  • 物理的実装基盤:GPUダイ、メモリチップ、電圧レギュレータ回路、ディスプレイコネクタ、制御チップなど全ての重要部品が配置され電気的に接続される物理的面を提供します。

  • 信号伝送と通信:銅トレースがGPUと他の全コンポーネント間でデータを伝送し、ギガヘルツ級のクロック速度に追従する高速通信を実現します。

  • 電力配分と供給:基板上のVRMが入力電力を安定した電圧レールに変換。不適切な設計は高負荷時の不安定性や性能低下として現れます。

  • 構造的サポート:FR-4基材は強度、コスト、電気的性能のバランスで標準的な基材として使用されています。

GPU基板設計の重要な考慮点

GPU基板の設計は単なる部品配線ではなく、信号整合性、熱的挙動、製造性を含む多変量最適化問題です。

  1. スタックアップ設計:層数は配線密度と電力要件で決定。エントリー4〜6層、メインストリーム8〜14層、AIアクセラレータ20〜40層以上。追加層は信号ルーティング、GNDリターンパス、電源配分をサポート。

  2. インピーダンス制御:PCIe、GDDR、NVLinkなどの高速信号には50Ωシングルエンドまたは100Ω差動の制御インピーダンストレースが必須。

  3. パワーインテグリティ設計:GPUの負荷はマイクロ秒で数百Aに跳ね上がる。マルチフェーズVRM、デカップリングコンデンサ配置、広い銅ベタ領域が重要。

  4. 熱考慮レイアウト:VRMやメモリモジュールも大きな熱負荷を生成。VRMを気流経路に分散配置し、高温ゾーン下にサーマルビアを配置。

  5. 材料選定:高速AIシステムでは低損失または超低損失積層板、安定したDk、低Dfが必要。AIサーバーPCBではFR-4から完全移行することも。

  6. 製造性(DFM):ビアアスペクト比、層間位置合わせ、銅バランスの問題でシミュレーション通りの設計が製造時に失敗する可能性あり。20層以上のHDI基板では特に重要です。

AIサーバーPCBが根本的に異なる理由

AIサーバー基板はゲーミングPCBをスケールアップしたものではなく、まったく異なる制約が導入されます。

  1. 信号密度:マルチテラビット相互接続にははるかに多くのルーティング層と厳密な結合制御が必要。

  2. 電力規模:アクセラレータあたり700W以上、極端な電流処理能力と冗長電源プレーンが必要。

  3. 材料コスト:超低損失積層板は標準FR-4の数倍のコストになり、基板コストの大部分を占める。

  4. 信頼性要件:サーバーボードはフル負荷で継続的に動作。限られた気流と高い周囲温度のラック環境を想定。

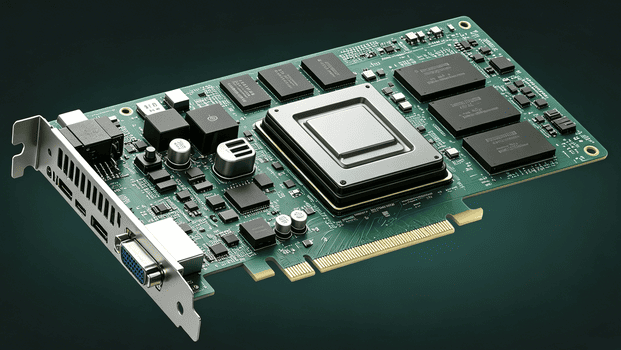

GPU基板

性能グレード別GPU基板の違い

GPU基板の設計は主に層数、VRM複雑度、材料要件でスケールし、各グレードで要求が高まります。

グレード 層数 電源設計 主要特性
エントリーGPU AMD RX 6400 約4層 3+1フェーズ コスト重視、VRM冷却最小限
メインストリームGPU NVIDIA RTX 3060 Ti 約8層 約7+1フェーズ 性能とコストのバランス
エンスージアストGPU ASUS RTX 3090 約10層 約18-20フェーズ 高電流VRM、補強冷却構造
AIコンピュート基板 NVIDIA H100 約22層 サーバーグレードVRM 高密度配線、700W+対応
AIスケールアウト GB300/NVSwitch 約22-40層 分散型高電力 任意層HDI、超低損失材料

コンシューマー基板からAIサーバー基板への移行は段階的ではなく、まったく異なる製造上の課題です。調達戦略を各グレードに適合させる必要があります。

PCBgogoを選ぶ理由

GPU基板、特にAIアクセラレータ向け基板の調達では、20層以上の層間位置合わせを維持でき、超低損失積層板を剥離なしで処理でき、700Wチップを安定稼働させるクリーンなBGA実装ができるメーカーとの協業が必要です。

PCBgogoでは高層数多層基板およびHDI基板を製造し、厳格なインピーダンス公差とBGA実装品質を維持するプロセス制御を備えています。GPUまたはAIサーバーPCBプロジェクトの調達はお気軽にPCBgogoまでお問い合わせください。

まとめ

GPU基板はチップが定格性能を発揮できるかを決定する信号、電力、熱の基盤です。GPUがコンシューマーからAIアクセラレータ領域に拡大するにつれ、層数、材料、製造精度も拡大。製造パートナーを各グレードに適合させることが設計と同様に重要です。

FAQ

GPU PCBとAIサーバーPCBの違いは?

コンシューマーGPU PCBは4〜14層で標準積層板。AIサーバーPCBは20〜40層以上で超低損失材料、マルチテラビット相互接続、はるかに高い電力負荷に対応します。

AIサーバーPCBにゲーミングGPUより多くの層が必要な理由は?

AIアクセラレータ基板はNVLinkなどの超高速相互接続を複数のGPUとスイッチ間でルーティング。各追加層が信号整合性維持に必要なプレーンを提供します。

VRMとは?GPU基板でなぜ重要?

電圧レギュレータモジュールは入力をGPU動作に必要な安定電圧に変換。不十分だと電圧リップルで性能低下やクラッシュを引き起こします。

AIサーバーPCBのコストが高い理由は?

超低損失積層板はFR-4の6〜20倍。各追加層に積層、穴あけ、めっきコストが加算されます。

層数が多いほどGPU性能は向上する?

直接関係なし。層数は信号ルーティングと電力供給をサポートするが、性能はチップ自体に依存。PCBはチップが定格速度に到達するための基盤です。
