現代の電子機器は小型化、高速化、高性能化が進んでいる。課題は、電力密度が高まるほど発熱も増加することである。設計段階で熱管理を見落とすと、問題なく動作するはずのPCBでも信頼性低下、効率低下、早期の部品故障が発生する可能性がある。

熱は電子機器故障の最も一般的な原因の一つである。効果的なPCB熱管理は、安定した動作温度の維持、部品寿命の延長、システム全体の信頼性向上に貢献する。本ガイドでは、PCB内での熱の発生メカニズム、PCBレイアウトが放熱に与える影響、エンジニアが電子機器を安全に動作させるために用いる熱管理戦略について解説する。

PCB熱管理とは？

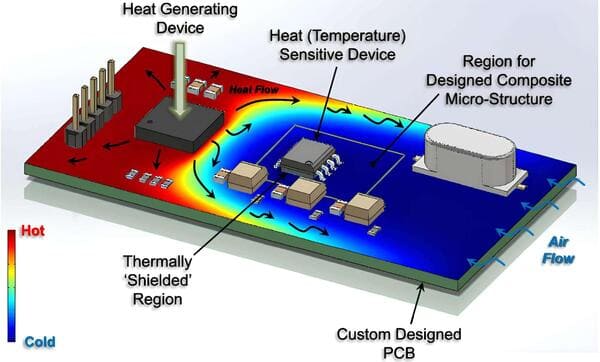

PCB熱管理とは、プリント回路基板上の電子部品が発生する熱を制御、伝達、放散するための手法の総称である。

すべてのアクティブ部品は電気エネルギーの一部を熱に変換する。パワーMOSFET、電圧レギュレータ、プロセッサ、LED、パワーモジュールは最も主要な発熱源である。この熱が部品から効率的に除去されないと、接合部温度が上昇し、性能が低下する。

PCB設計における熱管理の目標は、熱を高温部品からより大きな伝導構造へ、そして最終的に周辺環境へ移動させる低抵抗経路を作ることである。

効果的な熱管理は通常、以下の組み合わせで構成される。

• 戦略的な部品配置

• 銅プレーンと銅ベ

• サーマルビア

• 材料選定

• ヒートシンク

• エアフロー最適化

PCB設計において熱管理が重要な理由

熱は電子機器のほぼすべての性能面に影響を与える。わずかな温度上昇でも部品の寿命が大幅に低下する可能性がある。以下の表は温度と信頼性の一般的な関係を示している。

不適切な熱管理は以下の問題を引き起こす可能性がある。

• 部品寿命の低下

• PCB反り

• はんだ接合部の疲労

• シグナルインテグリティの問題

• 予期しないシステムシャットダウン

• 電力効率の低下

熱問題は徐々に進行することが多いため、製品が生産に入った後の診断は困難である。PCB設計段階で対処することがはるかにコスト効果が高い。

熱が重要な理由を理解したところで、設計者が最初に注力すべき点はどこかという問いに移る。

PCBレイアウトが放熱に与える影響

最も効果的な熱管理手法の一つがPCBレイアウトである。標準的な材料でも、適切に設計されたレイアウトは放熱を大幅に改善できる。

部品配置

高電力部品をまとめて配置してはいけない。複数の発熱源を狭い領域に集中させると、冷却が困難な熱スポットが発生する。

代わりに以下の配置を推奨する：

• 主要な発熱デバイスを基板全体に分散させる

• 可能な限り電源部品を基板端部に配置する

• 温度に敏感な部品を発熱源から離す

銅ベタ設計

銅は優れた熱伝導体である。大きな銅領域はPCB表面全体に熱を分散させ、局所的な温度上昇を低減する。

設計者はサーマルパッドを専用の銅ベタに接続し、これを受動的な熱拡散板として機能させることが多い。

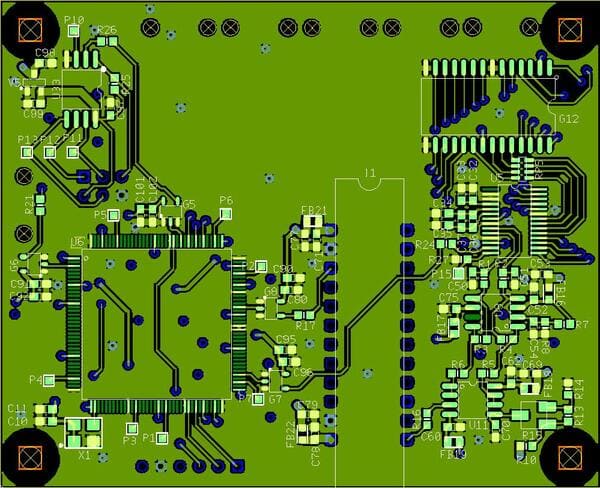

電流経路の最適化

大電流配線は抵抗損失により発熱する。配線幅を広くすることで抵抗が低減し、動作温度が低下する。

電流が増加するにつれて、銅幅はますます重要な熱設計パラメータとなる。

エアフロー考慮

自然対流および強制空冷は冷却性能に大きく影響する。筐体設計時には以下を考慮すべきである。

• ファンの配置

• 換気開口部

• ヒートシンクの向き

• エアフローの方向

エアフローが制限されている場合、最善のPCB熱管理戦略でも効果が低下する。

レイアウト最適化だけでも大きな改善が得られるが、材料選定も同様に重要な役割を果たす。

PCB材料と熱性能

PCB材料ごとに熱伝導率は異なる。適切な基板を選択することで熱性能を大幅に向上できる。

FR4はコストと汎用性のバランスから最も一般的なPCB材料である。ただし、高出力用途ではより高度な熱対策が必要となることが多い。

ここで厚銅設計が特に価値を持つ。

厚銅PCBによる熱管理

厚銅PCBは、ほとんどの基板で標準的な1oz銅よりも厚い銅箔を使用する。一般的な厚銅設計では2oz-20oz以上の銅厚が使用される。

追加の銅には以下の熱的メリットがある。

• 放熱性の向上

• 配線抵抗の低減

• 通電容量の向上

• ホットスポット形成の低減

厚銅PCBは以下の用途で一般的に使用される。

• 電気自動車システム

• 産業用モーターコントローラ

• 太陽光パワーインバータ

• 電源装置

• バッテリー管理システム

多くの高出力用途では、厚銅PCBによる熱管理は、大型ヒートシンクを追加するよりもシンプルで信頼性の高いソリューションを提供する。

銅厚による放熱改善に加え、層間の熱伝達も同様に重要である。

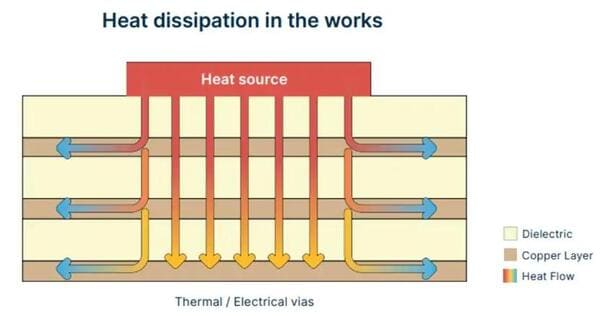

サーマルビアと銅プレーン

サーマルビアはPCB積層内に垂直方向の熱伝達経路を形成する。サーマルビアとは、発熱部品の下部または近傍に配置されためっきスルーホールである。熱は銅めっきを通って内部または裏面の銅層へ移動する。

適切なサーマルビア設計には以下が含まれる。

• 単一の大型ビアではなく複数のビアを使用

• サーマルパッド直下に配置

• 大型銅プレーンへの接続

• 均一なビア間隔

一般的な手法として、MOSFETや電圧レギュレータなどのパワーデバイス下部にサーマルビアアレイを配置する。銅プレーンは熱エネルギーをより広い領域に分散させることで放熱をさらに改善する。サーマルビアと銅プレーンの組み合わせは、PCB設計で利用可能な最も効果的なパッシブ冷却方法の一つである。

もちろん、熱管理の成功は個々のテクニックだけでなく、体系的な設計プロセスを必要とする。

PCB熱管理のよくある誤り

多くの過熱問題は、いくつかの一般的な設計ミスに起因する。

• 発熱源の密集：複数のパワーデバイスを近接配置すると集中ホットスポットが発生する。

• 銅領域の不足：小さな銅領域は放熱を制限し、局所温度を上昇させる。

• エアフローの無視：適切に設計されたPCBでも、筐体のエアフローが不十分だと過熱する。

• サーマルビア配置の不適切：発熱源から離れたビアは熱的効果が限定的である。

• 熱抵抗の過小評価：電気的性能に注力するあまり熱伝達経路を見落とす。

これらの誤りを回避するだけで、高価な冷却ハードウェアを追加するよりも大きな効果が得られることが多い。リスクをさらに低減するため、多くの設計チームは試作前にシミュレーションツールを使用している。

PCB設計の熱シミュレーションツール

熱シミュレーションにより、設計プロセスの早期に潜在的な過熱問題を特定できる。以下は一般的なツールの比較である。

シミュレーションは物理テストを完全に置き換えることはできないが、開発リスクを大幅に低減し、設計サイクルを短縮する。熱解析が完了したら、設計者は用途に最適な冷却戦略を選択できる。

用途に適した熱戦略の選び方

高出力?大電流設計では、厚銅PCBが熱性能と製造性のバランスに優れることが多い。設計の準備ができたら、標準PCB製造、厚銅PCB製造、オンライン見積もりツールに対応するメーカーを選ぶことで、設計検証から量産への移行がスムーズになる。PCBgogoは試作?量産PCBサービスに対応しており、高度な熱管理機能を必要とする設計にも対応する。

FAQ

PCBの熱管理を改善する最善の方法は？

適切な部品配置、大きな銅領域、サーマルビア、適切なエアフローを組み合わせることが最も効果的です。単一の手法ですべての熱問題を解決できるわけではありません。

サーマルビアは何本使用すべきか？

本数は消費電力と基板スペースに依存します。ほとんどのパワーデバイスは単一ビアよりもサーマルビアアレイの方が効果的です。

厚銅PCBは常に放熱に優れているのか？

常にとは限りません。厚銅は放熱と通電容量を向上させますが、レイアウト、エアフロー、材料選定などの要素も重要です。

PCB材料で最も熱伝導率が高いのは？

銅コアPCBが一般的なPCB材料の中で最も高い熱伝導率を提供します。アルミコアPCBも熱用途で広く使用されています。

熱シミュレーションは物理テストを代替できるか？

いいえ。熱シミュレーションは性能予測に役立ちますが、実環境での検証には物理テストが依然として必要です。

まとめ

効果的なPCB熱管理は、適切なレイアウト設計、適切な材料選定、サーマルビアと銅構造の活用、シミュレーションとテストによる検証を組み合わせることで実現する。設計プロセスの早期に放熱に対処することで、信頼性が向上し、製品寿命が延長され、コストのかかる再設計を削減できる。

次回の試作や量産プロジェクトでは、厚銅PCB製造や一般的な熱管理要件に対応する製造パートナーを選択することで、優れたエンジニアリング設計を成功裏に製品化できる。
