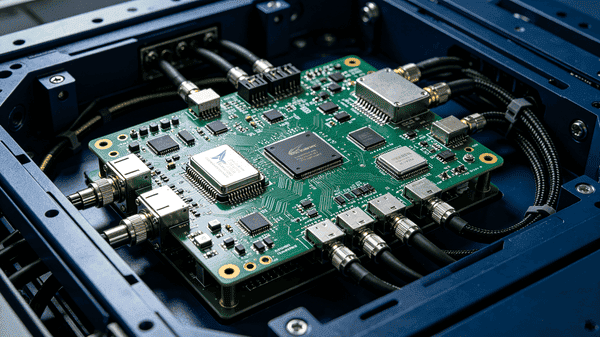

航空宇宙ハードウェアには、失敗してもう一度やり直すチャンスはない。アビオニクスベイ、衛星バス、UAVフライトコントローラに搭載される基板は、振動、熱的極限、そして長年の使用寿命にわたって、不良ビアや層間剥離の余地なく動作し続ける必要がある。そのため、適切な航空宇宙PCB製造サービスパートナーを選ぶことは、設計エンジニアや調達エンジニアがプログラム上で行う最も効果的な判断の1つである。
本稿では、航空宇宙グレードのPCBを実際に異なるものにする点、設計を確定する前に確認すべき規格、そしてPCBgogoが試作から量産まで高信頼性基板を構築するエンジニアリングチームをどのようにサポートするかを解説する。
航空宇宙PCBが異なるレベルの製造を必要とする理由
商用グレードのPCBは動作するように作られる。航空宇宙PCBは、通常の民生基板を数ヶ月で劣化させる条件下でも動作し続けるように作られる。プラットフォームによっては、基板は約-55°Cから+125°Cの温度範囲で確実に動作し、継続的な振動と機械的衝撃に耐え、湿度と高度による圧力変化に抵抗し、製品サイクルではなく数十年単位の使用寿命にわたって信号整合性を維持する必要がある。
その信頼性ハードルは、製造プロセスのほぼすべての判断を変える。設計段階で選択されるラミネートと銅箔の重さから、パネル全体でのメッキ厚の制御の厳密さ、出荷前の各基板の電気テストの徹底度まで。これらをオプションのアップグレードではなくデフォルトとして扱うメーカーは、見積もりがどんなに競争力があっても航空宇宙向けの仕事には適していない。
サプライヤー選定前に確認すべき規格と要件
航空宇宙プログラムには実際の安全性とミッション上の結果が伴うため、調達エンジニアは通常、一般的な「品質PCBを提供します」という主張ではなく、特定の規格とプロセス要件のセットに対してサプライヤーを認定する。
| 要件 | 航空宇宙PCBで重要な理由 |
|---|---|
| AS9100 / ISO 9001 QMS | 構成管理、初回物品検査、是正処置をカバーする文書化された品質プロセスを確立 |
| IPC Class 3 | 高信頼性基板の受入基準。環状リング、メッキ厚、清浄度に商用Class 2より厳格な要件 |
| 材料トレーサビリティ | 完成PCBを銅箔、ラミネート、マスクなどのロットにリンクするロットレベルの記録 |
| 環境・熱試験 | 熱サイクル、振動、高度/圧力変化に耐えることを確認 |
| 制御インピーダンス | アビオニクス、レーダー、衛星通信などのRFおよび高速デジタル信号伝送を維持 |
| 輸出管理と文書管理 | ITAR/EAR感受性プロジェクトをサポートし、技術文書とアクセス権限を管理 |
サプライヤーを評価する際は、フライトハードウェア設計を委託する前に、最新の認証証明書、プロセス文書、サンプルテストレポートを要求することが妥当であり、期待される。これらの文書を迅速かつ明確に提供できるメーカーは、そのプロセスが実際にどれほど規律正しいかについて重要なことを伝えている。

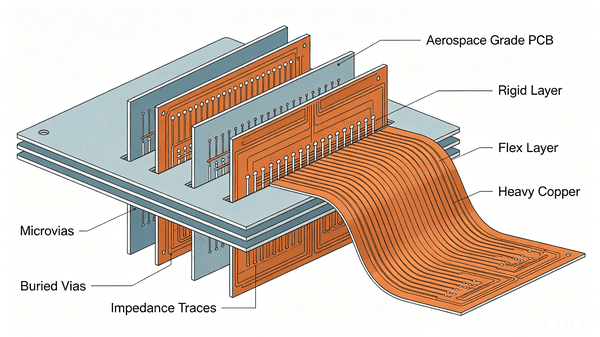

航空宇宙基板に必要な材料と技術能力
認証に加えて、航空宇宙グレードの基板の物理的製造はミッションプロファイルに一致する必要がある。一般的な要件は以下の通りである。
高Tgおよびポリイミドラミネート——高温でも機械的・電気的特性を維持。
ヘビー銅（2oz以上）——密集した筐体内での電力分配と熱管理に使用。
多層およびリジッドフレックス構造——密集したアビオニクスやペイロードベイでの重量と容積を節約。
RF、レーダー、高速デジタルインターフェース向けの制御インピーダンスとスタックアップ設計。
ブラインドビア、埋め込みビア、マイクロビア——現代のアビオニクスや衛星電子機器が要求する配線密度に対応。
コンフォーマルコーティング対応仕上げおよび表面処理——過酷な湿気や腐食環境に適応。
製造段階でこれらの詳細を正しく行うことが、受入検査を通過する基板と、実際のミッションプロファイルに耐える基板を分ける。
PCBgogoが高信頼性航空宇宙・防衛関連プロジェクトをサポートする方法
PCBgogoは自社のPCB製造施設を所有・運営しており、文書化されたISO 9001:2015品質マネジメントシステムに裏付けられ、UL、IATF 16949、ISO 14001、ISO 45001、RoHS/REACH準拠を含む追加認証を取得している。監査可能なQMS、環境管理、安全マネジメント認証の組み合わせは、エンジニアリングチームに一貫性のために構築された製造基盤を提供する。
航空宇宙およびその他の高信頼性用途を目指すチームのために、PCBgogoの能力は以下の通りである。
迅速な試作から小〜中量生産まで対応。設計を単一の検証基板から生産ロットに移行する際にサプライヤーを切り替える必要がない。
多層、ヘビー銅、リジッドフレックス、制御インピーダンスPCB製造。

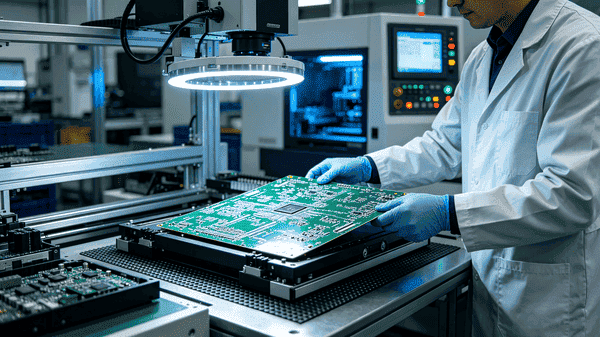

出荷前の全基板100%電気テスト。欠陥ユニットが実装に到達するリスクを低減。
ENIG、イマージョンシルバー、鉛フリーHASLなど、さまざまな環境・信頼性要件に対応する表面仕上げ。
見積もり時の設計-for-製造可能性（DFM）問題のフラグにより、フィールド問題になる前に対処。
PCBgogoは、航空宇宙および防衛プログラムにはAS9100、ITAR、Nadcap認定などの追加のプログラム固有要件が伴うことが多いこと、そしてすべてのバイヤーがサプライヤーを確定する前に、特定のアプリケーションに対する現在の認証範囲を独立して検証すべきであることを明確にしている。
見積もりから飛行対応基板へ：PCBgogoとの連携手順
設計ファイル（ガーバー、ODB++、またはネイティブCAD）をアップロードして即時オンライン見積もりを取得するか、図面を直接エンジニアに送信して複雑なスタックアップの手動レビューを依頼。
生産開始前にインピーダンス、層スタック、銅箔重に関する設計-for-製造可能性（DFM）フィードバックを取得。
すべての段階で同一の文書化されたプロセス管理により、試作からパイロットラン、生産量へと移行。
すべてのPCBは出荷前に100%電気テストを実施。信頼性のあるアフターサービスにより長期的な製品品質と顧客の信頼を確保。
FAQ
PCBgogoはIPC Class 3で製造できますか？
はい。プロジェクトごとに対応可能である。Class 3の受入基準とスタックアップを見積もり時に共有していただければ、生産開始前にエンジニアが製造可能性を確認する。
航空宇宙試作品の最小注文数量は？
PCBgogoは1枚からの注文を受け付けており、量産にコミットする前に単一の検証基板を製造できる。
航空宇宙グレードのPCBの製造にはどのくらい時間がかかりますか？
迅速試作は通常数日で出荷される。複雑な多層、ヘビー銅、または制御インピーダンス基板は、層数や仕上げに応じてより長い時間がかかる。PCBgogoは24時間迅速サービスオプションも提供しており、エンジニアが厳しい開発スケジュールに対応できるよう支援する。正確なリードタイムは見積もりプロセス中に確認される。
PCBgogoは制御インピーダンスやRF設計に対応できますか？
はい。目標インピーダンスとスタックアップ要件を共有していただければ、生産前にエンジニアが製造を確認する。
次の航空宇宙PCBプロジェクトの調達準備ができたら、PCBgogoのエンジニアリングチームがスタックアップ、材料、テスト要件をサプライヤー確定前に協議する。見積もりをリクエストするにはPCBgogoにアクセスするか、エンジニアリングサポートチームに連絡してプロジェクトの特定の信頼性と認証要件について相談されたい。
