分散型インテリジェンスへの移行は、産業界が電子機器を設計する方法を根本から変えつつある。この変革の中心にあるのがエッジコンピューティングPCB——遠隔のクラウドサーバに依存せずにリアルタイム?低遅延処理を可能にする物理的なハードウェア層である。

本ガイドでは、エッジコンピューティングPCBについてエンジニアと購買チームが知るべきすべて——設計が通常と何が違うのか、どのアプリケーションが需要を牽引しているのか、適切な製造アプローチの選び方——を解説する。

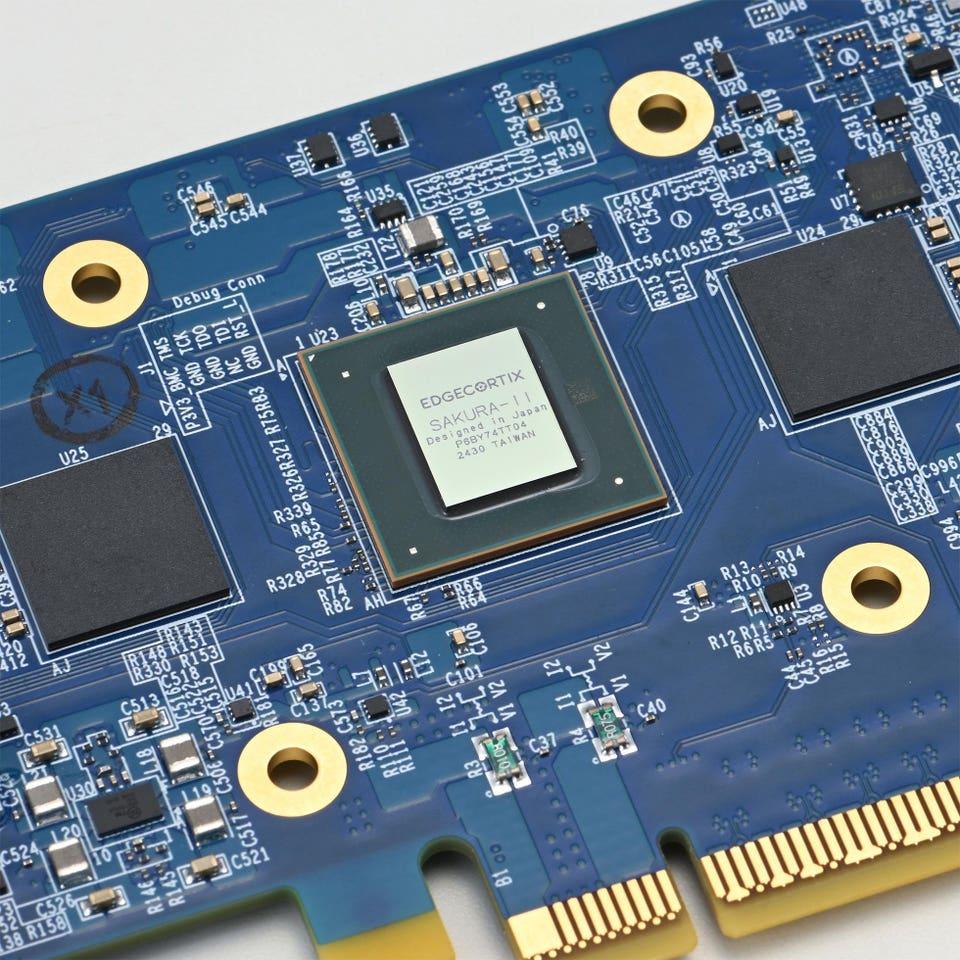

エッジコンピューティングPCBとは？

エッジコンピューティング基板は、AI推論、センサフュージョン、リアルタイム制御などの計算負荷の高い処理を、データ発生現場またはその近傍で実行するように設計されたプリント回路基板である。空調管理されたデータセンターのサーバ基板とは異なり、エッジコンピューティングPCBは過酷でスペース制約があり、熱的に厳しい環境で動作することが多い。

世界のエッジコンピューティング市場は2030年までに2,000億ドルを超えると予測されており、IoTエンドポイント、自律システム、レイテンシ重視のAIアプリケーションの爆発的増加がその原動力である。この成長により、PCB設計者は従来のコンピューティングプラットフォームよりもはるかに小さなフォームファクターで、高性能と堅牢な信頼性を兼ね備えた基板を提供するよう大きな圧力を受けている。

エッジコンピューティングPCBの設計が異なる理由

標準的なサーバPCBはスループットと熱的余裕に最適化されており、大型フットプリントとアクティブ冷却インフラを備えている。エッジコンピューティングPCBはこれとはまったく異なる制約に直面する。

• コンパクトなフォームファクタ：エッジノードは車両キャビン、産業用筐体、屋外機器ハウジングに収まる必要がある。強力なSoC、AIアクセラレータ、メモリ、接続機能を最小限の基板面積に収めるにはHDI技術がほぼ必須である。

• アクティブ冷却なしの熱管理：多くのエッジデプロイメントではファンや液体冷却に依存できない。PCB設計者は熱伝導性基板、銅ベタ、埋め込みサーマルビア、慎重に計画された部品配置を用いて接合部温度を受動的に管理しなければならない。

• 高速信号でのシグナルインテグリティ：最新のエッジAIコンピュータは25Gbpsを超えるセンサデータストリームを処理する。正確なインピーダンス制御、高度なスタックアップ設計、低損失誘電体材料、高速差動ペアの慎重な配線が必要である。

• 環境堅牢性：産業用エッジコンピューティングでは基板は振動、-40°C?+85°Cの温度変動、湿度、粉塵、EMIにさらされる。材料選定と表面処理の選択は長期信頼性を直接左右する。

• 電力効率：バッテリ駆動またはエネルギーハーベスト型のエッジノードには厳格な電力予算がある。PCBは効率的な電力供給ネットワーク、動的電圧スケーリング、低リーク部品選定をサポートする必要がある。

エッジコンピューティングPCBの主要設計考慮事項

HDI技術と小型化

高密度相互接続プリント基板はマイクロビア（最小0.05mm）、千鳥/積層ブラインド/埋め込みビア、順次積層を用いて従来不可能な配線密度を実現する。ハイエンドSoC、LPDDR5、PCIe、複数センサを統合するエッジAIコンピュータではHDIが唯一の実行可能な選択肢となる。

材料選定

基板材料は基板の寿命全体の熱的?電気的?機械的性能を決定する。

• 標準FR4（Isola 370HR、IT-180A）— 穏やかな環境の非クリティカル信号層に適する。

• 高周波ラミネート（Rogers RO4000、Taconic RF-30）— RFフロントエンドと高速シリアルリンクに不可欠。

• 高速ラミネート（Panasonic MEGTRON-6、Isola I-Tera MT40）— PCIe Gen4/5、25G+ Ethernet速度でSIを維持。

• 熱伝導性基板— パッシブ冷却筐体内で接合部温度を最大30%低減。

• ハロゲンフリー材料— RoHS準拠に必須、自動車?産業用で採用拡大。

インピーダンス制御とスタックアップ設計

高速信号には±10%以下のインピーダンス公差が要求される。適切なスタックアップは電源プレーン、GNDプレーン、信号層を分離しクロストークを最小化。10Gbps超では差動ペア配線、長さ整合、ビアスタブ管理が重要である。

電源供給ネットワーク（PDN）

エッジ基板はSoC、FPGA、メモリ、RF部品に複数電圧レールを同時供給する。PDNは周波数範囲のインピーダンスをモデル化し、デカップリングコンデンサは電源ピン近傍に配置。高電流部は厚銅（2-4oz）を使用。

コンフォーマルコーティングと保護

屋外?自動車?産業用では実装後にコンフォーマルコーティングを施し湿気?薬品?汚染から保護。ポッティングコンパウンドはさらに過酷な環境向けに高保護を提供。

エッジコンピューティングPCBのアプリケーション：自動運転車両と産業システム

エッジコンピューティングPCBはクラウド処理が遅すぎる?信頼性に欠ける環境でのリアルタイム意思決定を支援する。最も一般的なアプリケーションは自動運転車両と産業システムである。

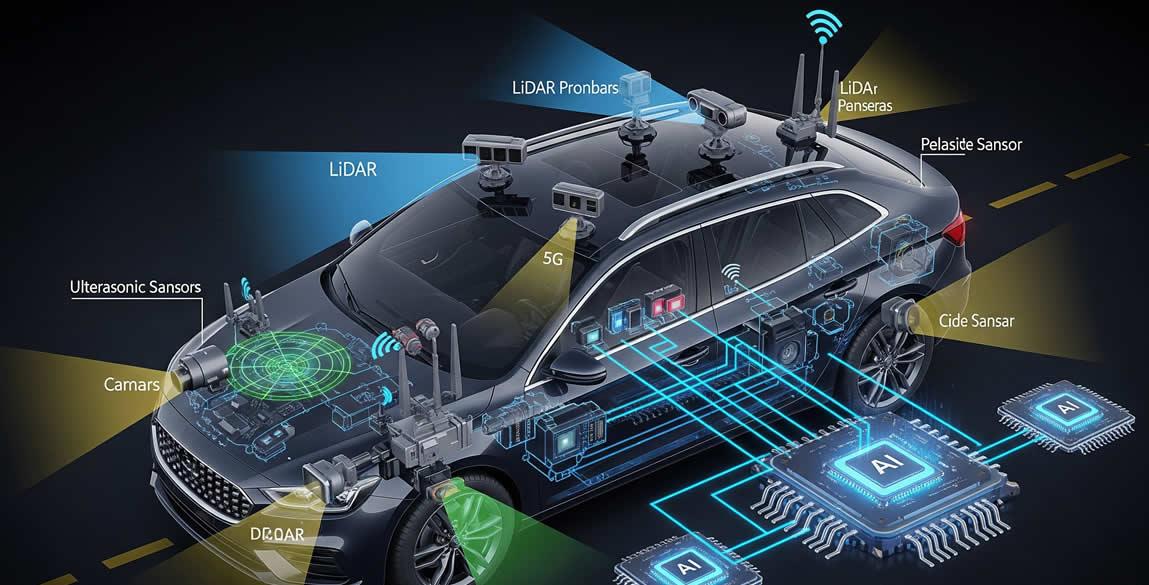

自動運転車両

自動運転車両ではエッジコンピューティングにより大規模センサデータを車両内部で直接処理する。

• センサーフュージョン：ライダー?レーダー?カメラのデータ統合とリアルタイム走行モデル構築。

• ADAS機能：レーンキーピング、ACC、緊急ブレーキなどをミリ秒レベルで応答。

• V2X通信：5G/DSRCを介した交通インフラ?周辺車両との通信。

• HDマッピングとSLAM：正確な位置特定と経路計画。

車載グレードPCBはAEC-Q認証、-40?+125°Cの温度範囲、EMIシールド、振動下での長期信頼性が必要。

産業用システム

産業環境ではエッジコンピューティングPCBが連続稼働下でのリアルタイム制御とAI自動化を実現する。

• マシンビジョン：生産ラインでの欠陥検出と品質検査。

• 予知保全：センサデータによる設備故障の早期検出。

• リアルタイムプロセス制御：クローズドループフィードバックシステム。

• ロボット/コボット制御：動作計画と安全監視。

産業用PCBはEMI耐性?熱管理?長期安定性に重点が置かれ、IPC Class 3基準と高振動設計が要求される。

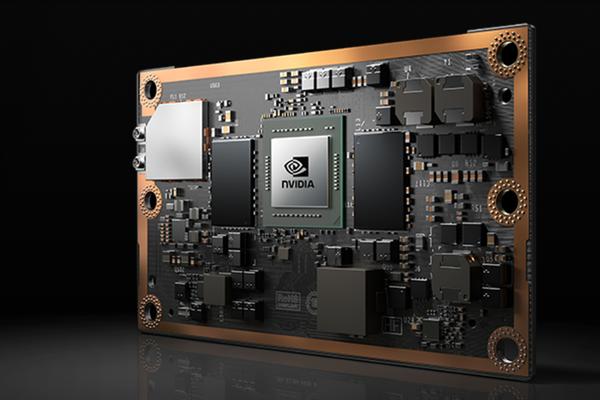

エッジAIコンピュータのハードウェア構成

本格的なエッジAIコンピュータPCBは通常以下の機能を統合する。

現代のエッジAIハードウェアの集積密度はこれらの機能を1枚の基板に共存させることを意味し、HDI PCBと高度なスタックアップ設計が必須となっている。

エッジコンピューティングPCBのコスト最適化戦略

高性能だからといってコストが制御不能になる必要はない。

• 層数の最適化：メーカーと早期協議で配線改善やビアインパッド技術により層数を統合しコスト削減。

• 材料を性能要件に合わせる：必要な箇所のみ高性能材料を使用するハイブリッドスタックアップ。

• DFMを最初から適用：問題が製造に到達する前に捕捉。設計段階の修正は桁違いに安い。

• テストを重要パラメータに絞る：AOI、X線検査、FCTはSI?PDN?熱性能に集中。

• 部品調達を積極管理：代替品設計とメーカーとの安全在庫維持でリスク低減。

エッジコンピューティングPCBメーカーの選び方

すべてのPCBメーカーがエッジコンピューティング基板の複雑性に対応できるわけではない。

• HDI製造能力：マイクロビア形成（レーザードリル）、順次積層、ビアインパッドめっき。

• 高周波/高速ラミネートの実績：Rogers、Isola、Panasonic MEGTRONでの実証プロセス。

• インピーダンス制御精度：±5%以下、テストクーポンとTDR検証。

• 認証：IATF 16949、IPC-6012 Class 3、RoHS、ISO 9001。

• フルスタックサービス：PCB製造から部品調達、実装、テスト、コーティングまで一貫。

信頼性のあるフルスタックPCB製造サービスとして、PCBgogoは上記すべてのコア能力を備え、高精度エッジコンピューティングPCBのカスタマイズと量産に対応する。

エッジコンピューティングPCB技術の将来動向

• 組込みコンピューティング：アクティブダイとパッシブ部品をPCB基板に直接埋め込み、寄生低減と高密度化を実現。

• AI最適化シリコンの普及：NPU/AIアクセラレータのTOPS/W向上に対応可能なPCBプラットフォームが必要に。

• エッジ?クラウド連携アーキテクチャ：車載?路側MEC?クラウドの多層構造へ移行。階層ごとに異なる要件。

• 5G統合：5Gモデム統合に伴うRF/ベースバンド部の協調設計と干渉管理。

• サステナビリティ：ハロゲンフリー?RoHS材料の採用拡大。

まとめ

エッジコンピューティングPCBは分散インテリジェンス時代のハードウェア基盤である。小型化?熱管理?SI?環境堅牢性の要求はこれまでの電子機器世代と異なる。

成功にはプログラム初期からのPCB設計者?材料エンジニア?製造パートナーの緊密連携が必要。HDI技術?材料選定?DFM?SCMの適切な組み合わせが要求の厳しい現場で動作する基板を実現する。

FAQ

エッジコンピューティングPCBとは何ですか？

エッジコンピューティングPCBはAI推論やセンサフュージョンなどの計算負荷の高い処理をデータ発生現場で実行するよう設計されたPCBです。クラウドサーバに依存せずリアルタイム低遅延処理を可能にします。

エッジコンピューティングPCB設計で最も重要な考慮点は？

HDI小型化、パッシブ冷却の熱管理、25Gbps超のSI、-40?+85°Cの環境堅牢性、厳格な電力効率の5つが主要考慮点です。

エッジAIコンピュータにはどのような部品が搭載されますか？

GPU/NPU、マルチコアARM/x86 SoC、LPDDR5/DDR5メモリ、PCIe NVMe SSD、5G/LTEモデム、Wi-Fi 6E、MIPI CSI-2/CAN FD、マルチレールPMICなどが1枚に集積されます。

エッジコンピューティングPCBのコストを抑えるには？

層数最適化、材料のハイブリッド構成、早期DFM適用、テスト範囲適正化、部品調達の複数ソース化が効果的です。

エッジコンピューティングPCBメーカー選定の注意点は？

HDI製造能力、高周波材料実績、±5%以下のインピーダンス精度、IATF 16949/IPC-6012認証、フルスタックサービスが重要基準です。
